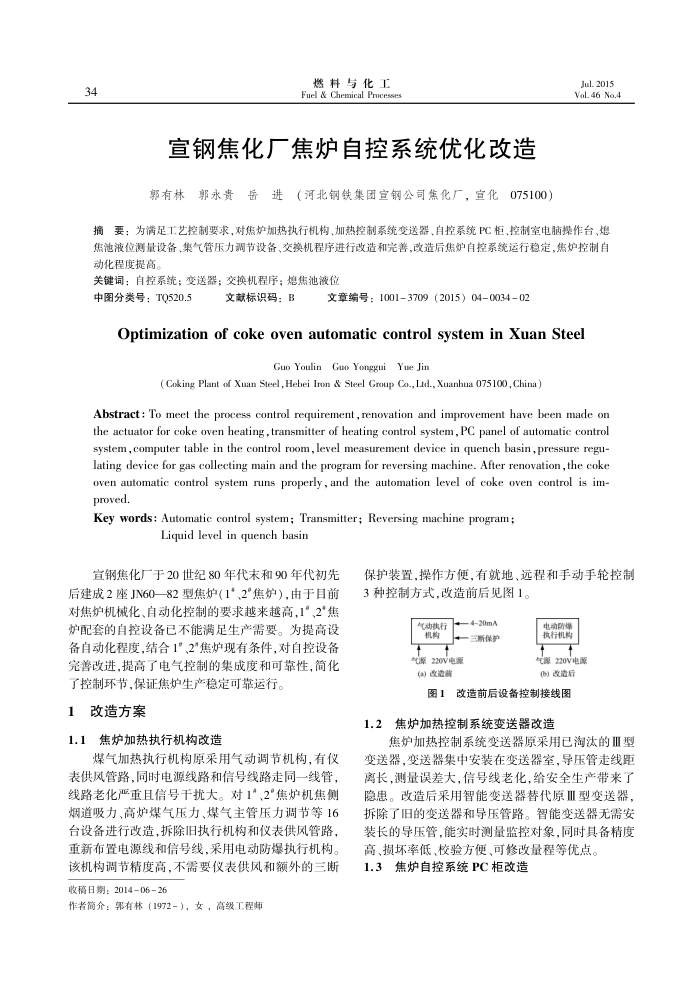

34
燃料与化工 Fuel & Chemical Processes
宣钢焦化厂焦炉自控系统优化改造郭有林郭永贵岳进（河北钢铁集团宣钢公司焦化厂，宣化075100）
Jul. 2015 Vol. 46 No.4
摘要：为满足工艺控制要求，对焦炉加热执行机构、加热控制系统变送器、自控系统PC柜、控制室电脑操作台、燃焦池液位测量设备、集气管压力调节设备、交换机程序进行改造和完善，改造后焦炉自控系统运行稳定，焦炉控制自动化程度提高。
关键词：自控系统；变送器；交换机程序；熄焦池液位
中图分类号：TQ520.5
文献标识码：B
文章编号：10013709（2015）04-003402
OptimizationofcokeovenautomaticcontrolsysteminXuanSteel
Guo Youlin Guo Yonggui Yue Jin
( Coking Plant of Xuan Steel, Hebei Iron & Steel Group Co., Lid., Xuanhua 075100, China)
Abstract: To meet the process control requirement,renovation and improvement have been made on the actuator for coke oven heating,transmitter of heating control system,PC panel of automatic control system, computer table in the control room, level measurement device in quench basin, pressure regu-lating device for gas collecting main and the program for reversing machine. After renovation,the coke oven automatic control system runs properly, and the automation level of coke oven control is im-proved.
Key words: Automatie control system; Transmitter; Reversing machine program;
Liquid level in quench basin
宣钢焦化厂于20世纪80年代末和90年代初先后建成2座JN6082型焦炉（1*、2°焦炉），由于目前对焦炉机械化、自动化控制的要求越来越高，1°、2"焦炉配套的自控设备已不能满足生产需要。为提高设备自动化程度，结合1”、2"焦炉现有条件，对自控设备完善改进，提高了电气控制的集成度和可靠性，简化了控制环节，保证焦炉生产稳定可靠运行。
改造方案 1
焦炉加热执行机构改造
1.1
煤气加热执行机构原采用气动调节机构，有仪
表供风管路，同司时电源线路和信号线路走同一线管，线路老化严重且信号干扰大。对1"、2"焦炉机焦侧烟道吸力、高炉煤气压力、煤气主管压力调节等16 台设备进行改造，拆除旧执行机构和仪表供风管路，重新布置电源线和信号线，采用电动防爆执行机构。该机构调节精度高，不需要仪表供风和额外的三断收稿日期：2014-06-26
作者简介：郭有林（1972-），女，高级工程师
保护装置，操作方便，有就地、远程和手动手轮控制 3种控制方式，改造前后见图1。
+—4-20mA
e
机构(3)改造前
三新保护
电动防媒执行机购
气源220V电源(3)改造后
图1改造前后设备控制接线图
焦炉加热控制系统变送器改造
1.2
焦炉加热控制系统变送器原采用已淘汰的Ⅲ型变送器，变送器集中安装在变送器室，导压管走线距离长，测量误差大，信号线老化，给安全生产带来了隐患。改造后采用智能变送器替代原Ⅲ型变送器，拆除了旧的变送器和导压管路。智能变送器无需安装长的导压管，能实时测量监控对象，同时具备精度
高、损坏率低、校验方便、可修改量程等优点， 1.3焦炉自控系统PC柜改造
