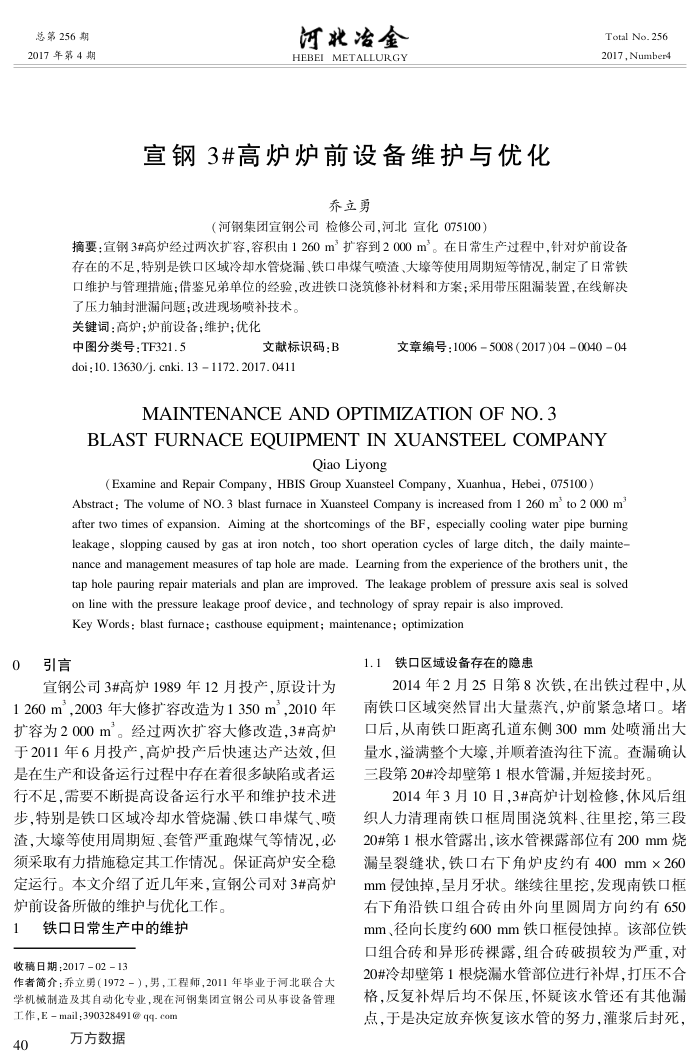

总第256期 2017年第4期
河北冶金 HEBEIMETALLURGY
宣钢3#高炉炉前设备维护与优化
乔立勇
（河钢集团宣钢公司检修公司，河北宣化075100）
Total No. 256 2017,Number4
摘要：宣钢3#高炉经过两次扩容，容积由1260m扩容到2000m。在日常生产过程中，针对炉前设备存在的不足，特别是铁口区域冷却水管烧漏、铁口串煤气喷渣、大璟等使用周期短等情况，制定了常铁口维护与管理措施；借鉴兄弟单位的经验，改进铁口浇筑修补材料和方案；采用带压阻漏装置，在线解决
了压力轴封泄漏问题；改进现场喷补技术。关键词：高炉；炉前设备；维护；优化
中图分类号：TF321.5
文献标识码：B
doi : 10. 13630/j. cnki. 13 1172. 2017. 0411
文章编号：10065008（2017)04004004
MAINTENANCEANDOPTIMIZATIONOFNO.3
BLASTFURNACEEOUIPMENTINXUANSTEELCOMIPANY
QiaoLiyong
(Examine and Repair Company, HBIS Group Xuansteel Company, Xuanhua, Hebei, 075100)
Abstract: The volume of NO. 3 blast fumace in Xuansteel Company is increased from 1 260 m° to 2 000 m after two times of expansion. Aiming at the shortcomings of the BF, especially cooling water pipe burning leakage, slopping caused by gas at iron notch, too short operation cycles of large ditch, the daily mainte-nance and management measures of tap hole are made. Learning from the experience of the brothers unit, the tap hole pauring repair materials and plan are improved. The leakage problem of pressure axis seal is solved
on line with the pressure leakage proof device, and technology of spray repair is also improved. Key Words: blast furnace; casthouse equipment; maintenance; optimization
0
引言
宣钢公司3#高炉1989年12月投产，原设计为
1260m，2003年大修扩容改造为1350m，2010年扩容为2000m。经过两次扩容大修改造，3#高炉于2011年6月投产，高炉投产后快速达产达效，但是在生产和设备运行过程中存在者很多缺陷或者运行不足，需要不断提高设备运行水平和维护技术进步，特别是铁口区域冷却水管烧蒲、铁口串煤气、喷渣，大壕等使用周期短、套管严重跑煤气等情况，必须采取有力措施稳定其工作情况。保证高炉安全稳定运行。本文介绍了近几年来，宣钢公司对3#高炉炉前设备所做的维护与优化工作。
铁口日常生产中的维护
1
收稿日期；2017-02-13
作者简介：乔立男（1972－），男，工程师，2011年毕业于河北联合大学机械制造及其自动化专业，现在河钢集团宣钢公司从事设备管理工作,E mail;390328491@ qq. com
40
万方数据
1.1铁口区域设备存在的隐患
2014年2月25日第8次铁，在出铁过程中，从南铁口区域突然冒出大量蒸汽，炉前紧急堵口。堵口后，从南铁口距离孔道东侧300mm处喷涌出大量水，溢满整个大壕，并顺着渣沟往下流。查漏确认三段第20冷却壁第1根水管漏，并短接封死。
2014年3月10日，3#高炉计划检修，休风后组织人力清理南铁口框周围浇筑料、往里挖，第三段 20#第1根水管露出，该水管裸露部位有200mm烧漏呈裂缝状，铁口右下角炉皮约有400mm×260 mm侵蚀掉，呈月牙状。继续往里挖，发现南铁口框右下角沿铁口组合砖由外向里圆周方向约有650 mm、径向长度约600mm铁口框侵蚀掉。该部位铁口组合砖和异形砖裸露，组合砖破损较为严重，对 20#冷却壁第1根烧漏水管部位进行补焊，打压不合格，反复补焊后均不保压，怀疑该水管还有其他漏点，于是决定放弃恢复该水管的努力，灌浆后封死，
