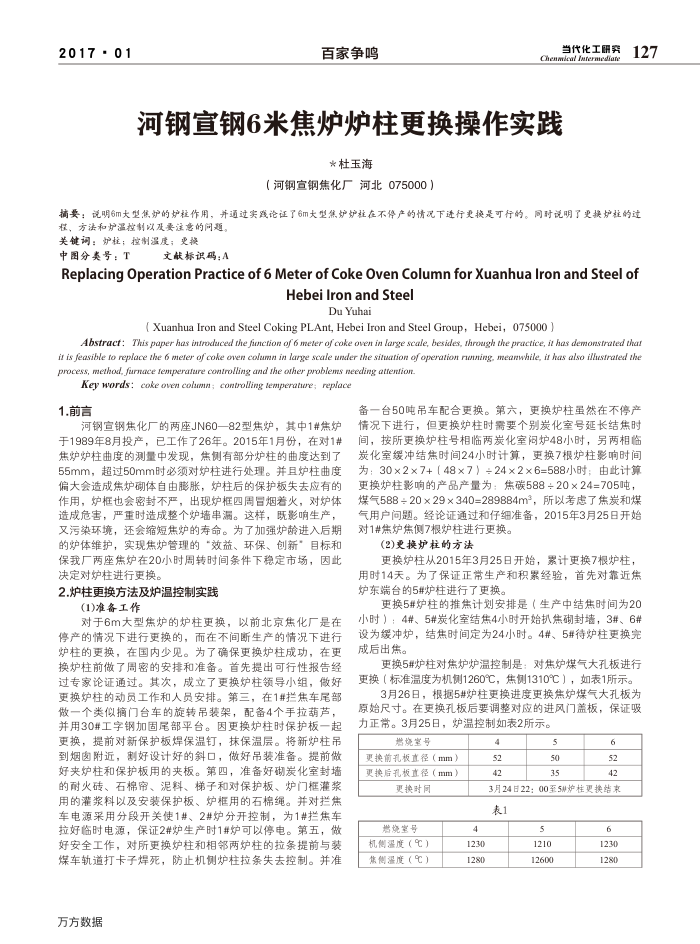

河钢宣钢6米焦炉炉柱更换操作实践
*杜玉海
（河钢宣钢焦化厂河北075000）
127
摘要：说明6m大型焦炉的炉程作用，并通过实践论证了6m大型焦炉炉往在不停产的情况下进行更换是可行的。同对说明了更换炉往的过
柱，方法和炉温控制以及要注意的问题。关键词：炉柱；控制温度；更接
中图分类号：T
文献标识码：A
ReplacingOperationPracticeof6MeterofCokeOvenColumnforXuanhualronandSteelof
HebeilronandSteel
DuYuhai
(Xuanhua Iron andSteel Coking PLAnt, Hebei Iron and Steel Group，Hebei，o7500o)
Abstract:This paper has introduced rhe firnction of 6 meter of coke oven in lange scale, besides, through the practice, it has demonstrated thar it is feasible fo replace the 6 mefer of coke oven colamn in large scale under the situation of operation running, meanwhile, ir has also ilhestrared zhe process, method,fiarnace femperafare conzrolling and rhe orher problems needing attention.
Key words: coke oven colamn; controlling lemperatiore; replace
1.前言
河钢宣钢焦化厂的两座JN60一82型焦炉，其中1#焦炉于1989年8月投产，已工作了26年。2015年1月份，在对1# 焦炉炉柱曲度的测量中发现，焦侧有部分炉柱的曲度达到了 55mm，超过50mm时必须对炉柱进行处理。并且炉柱曲度偏大会造成焦炉砌体自由膨胀，炉柱后的保护板失去应有的作用，炉框也会密封不严，出现炉框四周冒烟着火，对炉体造成危害，严重时造成整个炉墙串漏。这样，既影响生产，又污染环境，还会缩短焦炉的寿命。为了加强炉龄进入后期的炉体维护，实现焦炉管理的“效益、环保、创新”目标和保我厂两座焦炉在20小时周转时间条件下稳定市场，因此决定对炉柱进行更换。
2.炉柱更换方法及炉温控制实践
(1)准备工作
对于6m大型焦炉的炉柱更换，以前北京焦化厂是在停产的情况下进行更换的，而在不间断生产的情况下进行炉柱的更换，在国内少见。为了确保更换炉柱成功，在更换炉柱前做了周密的安排和准备。首先提出可行性报告经过专家论证通过。其次，成立了更换炉柱领导小组，做好更换炉柱的动员工作和人员安排。第三，在1#拦焦车尾部做一个类似摘门台车的旋转吊装架，配备4个手拉葫芦，并用30工字钢加固尾部平台。因更换炉柱时保护板一起更换，提前对新保护板焊保温钉，抹保温层。将新炉柱吊到烟窗附近，割好设计好的斜口，做好吊装准备。提前做好夹炉柱和保护板用的夹板。第四，准备好砌炭化室封增的耐火砖、石棉帘、泥料、梯子和对保护板、炉门框灌浆用的灌浆料以及安装保护板、炉框用的石棉绳。并对拦焦车电源采用分段开关使1#、2#炉分开控制，为1#拦焦车拉好临时电源，保证2#炉生产时1#炉可以停电。第五，做好安全工作，对所更换炉柱和相邻两炉柱的拉条提前与装煤车轨道打卡子焊死，防止机侧炉柱拉条失去控制。并准
方方数据
备一台50吨吊车配合更换。第六，更换炉柱虽然在不停产情况下进行，但更换炉柱时需要个别炭化室号延长结焦时间，按所更换炉柱号相临两炭化室间炉48小时，另两相临炭化室缓冲结焦时间24小时计算，更换7根炉柱影响时间为：30×2×7+（48×7→24×2×6=588小时；由此计算更换炉柱影响的产品产量为：焦碳588+20×24=705吨，煤气588+20×29×340=289884m3，所以考虑了焦炭和煤气用户问题。经论证通过和仔细准备，2015年3月25日开始对1#焦炉焦侧7根炉柱进行更换。
(2)更换炉柱的方法
更换炉柱从2015年3月25日开始，累计更换7根炉柱，用时14天。为了保证正常生产和积累经验，首先对靠近焦炉东端台的5#炉柱进行了更换。
更换5#炉柱的推焦计划安排是（生产中结焦时间为20 小时）：4#、5#炭化室结焦4小时开始扒焦砌封墙，3#、6# 设为缓冲炉，结焦时间定为24小时。4#、5#待炉柱更换完成后出焦。
更换5#炉柱对焦炉炉温控制是：对焦炉煤气大孔板进行更换（标准温度为机侧1260℃，焦侧1310℃），如表1所示。
3月26日，根据5#炉柱更换进度更换焦炉煤气大孔板为原始尺寸。在更换孔板后要调整对应的进风门盖板，保证吸力正常。3月25日，炉温控制如表2所示。
燃烧室号
更换前孔板直径（mm）更换后孔板直径（mm）
更换时间燃烧室号
机侧强度（°）焦侧强度（°）
4 1230 1280
4 52 42
5 50 35
6 52 42
3月24日22：00至5#炉柱更换结束表1
5 1210 12600
6 1230 1280
