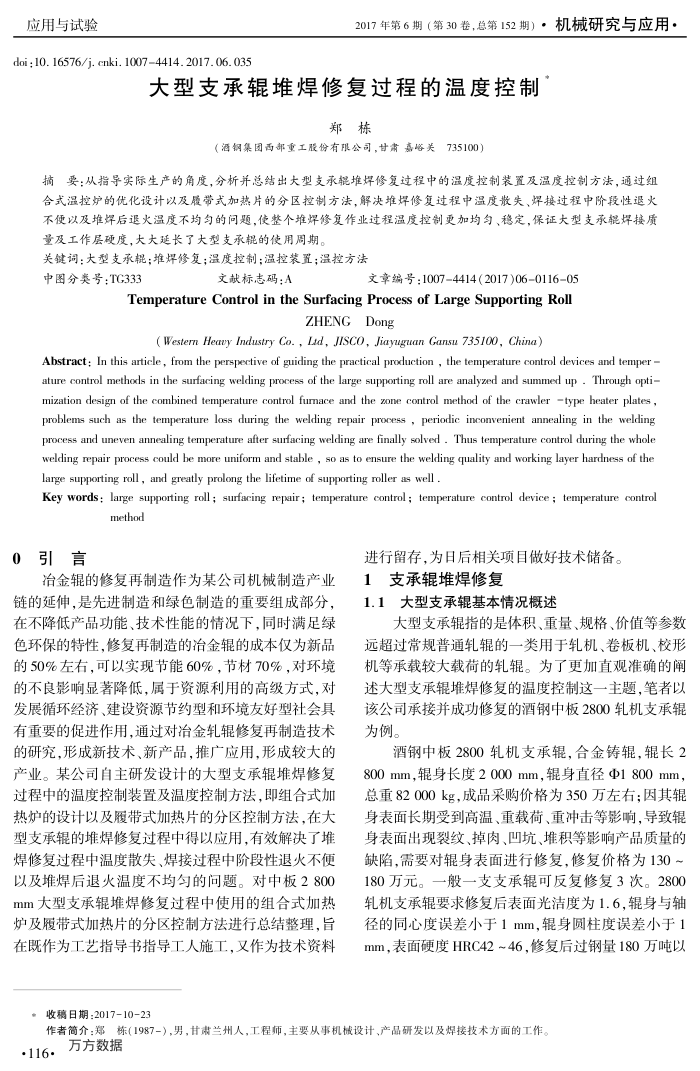

应用与试验
doi ;10.16576/j. cnki.10074414.2017. 06. 035
2017年第6期（第30卷，总第152期），机械研究与应用·
大型支承辊堆焊修复过程的温度控制
郑栋
（酒钢集团西部重工股份有限公司，甘肃嘉略关735100）
摘要：从指导实际生产的角度，分析并总结出大型支承能堆焊修复过程中的温度控制装置及温度控制方法，通过组合式温控炉的优化设计以及履带式加热片的分区控制方法，解决堆焊修复过程中温度散失、焊接过程中阶段性退火不使以及堆焊后退火温度不均匀的问题，使整个堆焊修复作业过程温度控制更加均匀、稳定，保证大型支承能焊接质量及工作层硬度，大大延长了大型支承辊的使用周期
关键词：大型支承辊；堆焊修复；温度控制；温控装置；温控方法
中图分类号：TG333
文献标志码：A
文享编号：10074414（2017)06011605
Temperature Control in the Surfacing Process of Large Supporting Roll
ZHENGDong
( Western Heauy Industry Co. , Ld, JISCO, Jiayuguan Gansu 735100, China)
Abstract: In this article, from the perspective of guiding the practical production , the temperature control devices and temper -ature control methods in the surfacing welding process of the large supporting roll are analyzed and summed up - Through opti-mization design of the combined temperature control fumace and the zone control method of the crawler type heater plates , problems such as the temperature loss during the welding repair process , periodic inconvenient annealing in the welding process and uneven annealing temperature after surfacing welding are finally solved . Thus temperature control during the whole welding repair process could be more uniform and stable , so as to ensure the welding quality and working layer hardness of the large supporting roll, and greatly prolong the lifetime of supporting roller as well .
Key words : large supporting roll ; surfacing repair; temperature eontrol ; temperature eontrol device ; temperature control
method
引言 0
冶金辊的修复再制造作为某公司机械制造产业链的延伸，是先进制造和绿色制造的重要组成部分，在不降低产品功能、技术性能的情况下，同时满足绿鱼环保的特性，修复再制造的冶金辑的成本仅为新品的50%左右，可以实现节能60%，节材70%，对环境的不良影响显著降低，属于资源利用的高级方式，对发展循环经济、建设资源节约型和环境友好型社会具有重要的促进作用，通过对治金轧辊修复再制造技术的研究，形成新技术、新产品，推广应用，形成较大的产业。某公司自主研发设计的大型支承辊堆焊修复过程中的温度控制装置及温度控制方法，即组合式加热炉的设计以及履带式加热片的分区控制方法，在大型支承的堆焊修复过程中得以应用，有效解决了堆焊修复过程中温度散失、焊接过程中阶段性退火不便以及堆焊后退火温度不均匀的问题。对中板2800 mm大型支承辑堆焊修复过程中使用的组合式加热炉及履带式加热片的分区控制方法进行总结整理，旨在既作为工艺指导书指导工人施工，又作为技术资料
●收稿日期：2017-10-23
进行留存，为日后相关项目做好技术储备。 1支承辊堆焊修复
1.1大型支承辊基本情况概述
大型支承辊指的是体积、重量、规格、价值等参数
远超过常规普通轧辊的一类用于轧机、卷板机、校形机等承载较大载荷的轧辊。为了更加直观准确的阐述大型支承辊堆焊修复的温度控制这一主题，笔者以该公司承接并成功修复的酒钢中板2800轧机支承辊为例。
酒钢中板2800轧机支承辊，合金铸辊，辊长2 800mm，辊身长度2000mm，辊身直径Φ1800mm，总重82000kg，成品采购价格为350万左右；因其辑辊身表面长期受到高温、重载荷、重冲击等影响，导致辑身表面出现裂纹、掉肉、凹坑、堆积等影响产品质量的缺陷，需要对辊身表面进行修复，修复价格为130~ 180万元。一般一支支承辊可反复修复3次。2800 轧机支承辑要求修复后表面光清度为1.6，辊身与雅径的同心度误差小于1mm，辊身圆柱度误差小于1 mm，表面硬度HRC42~46，修复后过钢量180万吨以
作者简介：郑栋(1987-），男，甘肃兰州人，工程师，主要从事机械设计、产品研发以及焊接技术方面的工作。
万方数据
·116.
