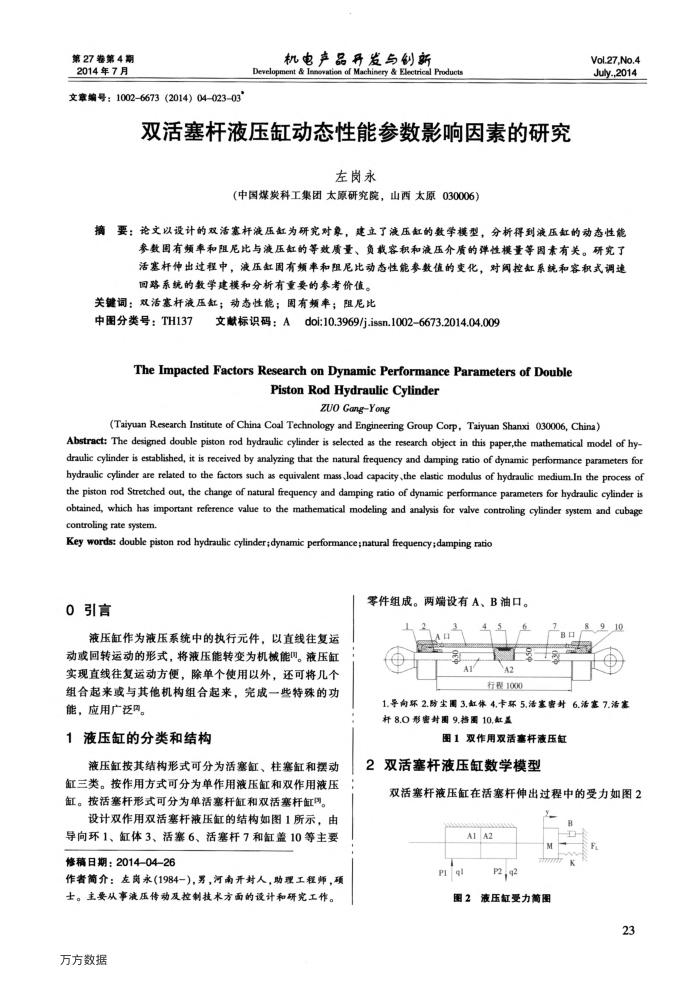

双活塞杆液压缸动态性能参数影响因素的研究
左岗永
（中国煤炭科工集团太原研究院，山西太原030006）
Vol.27,No.4 July.,2014
摘要：论文以设计的双活塞杆液压缸为研究对象，建立了液压缸的数学模型，分析得到液压缸的动态性能
参数固有频率和阻尼比与液压缸的等效质量、负载容积和液压介质的弹性模量等因素有关。研究了活塞杆伸出过程中，液压缸固有频率和阻尼比动态性能参数值的变化，对阅控缸系统和容积式调速回路系统的数学建模和分新有重要的参考价值。
关键词：双活塞杆液压缸；动态性能；固有频率；阻尼比
中图分类号：TH137
文献标识码：A
doi:10.3969/j.issn.10026673.2014.04.009
TheImpactedFactorsResearch on Dynamic PerformanceParameters of Double
Piston Rod Hydraulic Cylinder
ZUO Gang-Yong
(Taiyuan Research Institute of China Coal Technology and Engineering Group Corp, Taiyuan Shanxi 030006, China)
Abstract: The designed double piston rod hydraulic cylinder is selected as the research object in this paper,the mathematical model of hy-draulic cylinder is established, it is received by analyzing that the natural frequency and damping ratio of dynamic performance parameters for hydraulic cylinder are related to the factors such as equivalent mass,load capacity,the elastic modulus of hydraulic medium.ln the process of the piston rod Stretched out, the change of natural frequency and damping ratio of dymamic performance parameters for hydraulic cylinder is obtained, which has important reference value to the mathematical modeling and analysis for valve controling cylinder system and cubagc controling rate system.
Key words: double piston rod hydraulic cylinder;dynamic performance;natural frequency;damping ratio
0引言
液压缸作为液压系统中的执行元件，以直线往复运动或回转运动的形式，将液压能转变为机械能目。液压缸实现直线往复运动方便，除单个使用以外，还可将几个组合起来或与其他机构组合起来，完成一些特殊的功能，应用广泛冈。
1液压缸的分类和结构
液压缸按其结构形式可分为活塞缸、柱塞缸和摆动缸三类。按作用方式可分为单作用液压缸和双作用液压缸。按活塞杆形式可分为单活塞杆缸和双活塞杆缸闫。
设计双作用双活塞杆液压缸的结构如图1所示，由导向环1、缸体3、活塞6、活塞杆7和缸盖10等主要修稿日期：2014-04-26
作者简介：左岗永(1984一），男，河南开封人，助理工程师，硕士。主要从事液压传动及控制技术方面的设计和研究工作。
万方数据
零件组成。两端设有A、B油口。
12
日
3
A1
45
A2
6
行程1000
B口
8910
1.导向环2.防尘围3.缸休4.卡环5.活富害封6.活富7.活客杆8.0形密封图9.格围10.红益
图1双作用双活塞杆液压缸
双活塞杆液压缸数学模型
双活塞杆液压缸在活塞杆伸出过程中的受力如图2
A1A2
P1ql
P2,92
M
图2
液压缸受力简图
