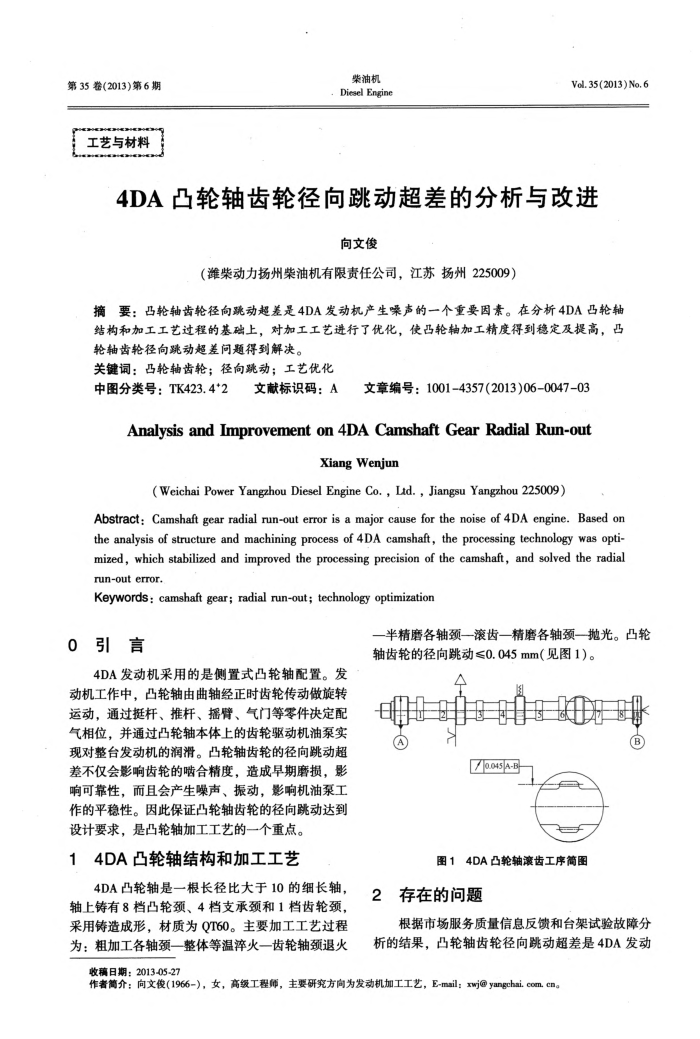

第35卷(2013)第6期工艺与材料
柴油机 Diesel Engine
Vol.35(2013) No.6
4DA凸轮轴齿轮径向跳动超差的分析与改进
向文俊
（潍柴动力扬州柴油机有限责任公司，江苏扬州225009）
摘要：凸轮轴齿轮径向跳动超差是4DA发动机产生噪声的一个重要因素。在分析4DA凸轮轴结构和加工工艺过程的基础上，对加工工艺进行了优化，使凸轮轴加工精度得到稳定及提高，凸轮轴齿轮径向跳动超差问题得到解决。
关键词：凸轮轴齿轮；径向跳动；工艺优化
中图分类号：TK423.4*2
文献标识码：A
文章编号：1001-4357(2013)06-0047-03
AnalysisandImprovementon4DACamshaftGearRadialRun-out
Xiang Wenjun
(Weichai Power Yangzhou Diesel Engine Co.,Lad..Jiangsu Yangzhou225009）
Abstract: Camshaft gear radial run-out error is a major cause for the noise of 4DA engine.Based on the analysis of structure and machining process of 4DA camshaft, the processing technology was opti-mized, which stabilized and improved the processing precision of the camshaft, and solved the radial run-out error.
Keywords: camshaft gear; radial run-out; technology optimization
0引言
4DA发动机采用的是侧置式凸轮轴配置。发动机工作中，凸轮轴由曲轴经正时齿轮传动做旋转运动，通过挺杆、推杆、摇臂、气门等零件决定配气相位，并通过凸轮轴本体上的齿轮驱动机油泵实现对整台发动机的润滑。凸轮轴齿轮的径向跳动超差不仅会影响齿轮的啮合精度，造成早期磨损，影响可靠性，而且会产生噪声、振动，影响机油泵工作的平稳性。因此保证凸轮轴齿轮的径向跳动达到
设计要求，是凸轮轴加工工艺的一个重点。 14DA凸轮轴结构和加工工艺
4DA凸轮轴是一根长径比大于10的细长轴，轴上铸有8档凸轮颈、4档支承颈和1档齿轮颈采用铸造成形，材质为OT60。主要加工工艺过程为：粗加工各轴颈一整体等温火一齿轮轴颈退火
一半精磨各轴颈一滚齿一精磨各轴颈一抛光。凸轮轴齿轮的径向跳动≤0.045mm（见图1）。
4
科
A
70.045A-E
图14DA凸轮轴滚齿工序简图
2存在的问题
?
根据市场服务质量信息反馈和台架试验故障分
析的结果，凸轮轴齿轮径向跳动超差是4DA发动
收稿日期：2013-05-27
作者简介：向文俊（1966-），女，高级工程师，主要研究方向为发动机加工工艺，E-mail；xwj@yangchai.com.cr
