中速柴油机缸套压入工具的改进设计
段宗江，邵徐斌，徐荣荣
（宁波中策动力机电集团有限公司，浙江宁波315032）
Vol. 35(2013) No.3
摘要：介绍了中速荣油机缸套压入机体用工具的改进设计和使用效果。改进后的专用工具具有操作方便、省力，工作效率高等优点。为中速柴油机缸套压入机体用工具的设计提供新的思路。关键词：中速柴油机：缸套：压入工具：改进
中图分类号：TK426
文献标识码：A
文章编号：1001-4357(2013)03-0052-02
Improvement and Design on the Installation Tool of Pressing
Cylinder Liner into Cylinder Block for Medium-speed Diesel Engine
Duan Zongjiang, Shao Xubin, Xu Rongrong
(Ningbo C. S. I. Power & Machinery Group Co., Ltd, Zhejiang Ningbo 315032)
Abstract: The improvement of the installation tool of pressing cylinder liner into cylinder block for medi-um-speed diesel engine and its application results are introduced. The special tool features easy opera-tion, labor saving, enhanced work efficiency compared with its predecessors, and some other advantages which provide new thread for designing this kind of installation tool.
Keywords : medium-speed diesel engine; cylinder liner; pressing tool; imrpovement 0引言
公司是中速柴油机专业生产厂家，在柴油机装配过程中，缸套压人机体工序是影响柴油机装配效率的因素之一。目前压缸套大都采用专用压人工具和专用压人设备。由于公司柴油机有很多机型，每种机型都要购置专用压人设备，除设备投资成本较高外，设备占地面积也很大，势必造成厂房资源浪费。采用专用压入工具是简便可行的有效方法。为此公司对新开发柴油机的缸套装配，均采用专用压人工具。经使用并改进后的专用压人工具，除提高了装配效率，还大大降低了劳动强度。
改进前的专用压入工具
改进前的专用压入工具如图1所示，采用螺杆旋转把扭矩转换为推力，使压板受到推力将缸套压入机体。
1-爆杆2-限位垫圈3-上板4气缸盖螺性 5-爆母6-支撑管7-压板8-机体9-缸套

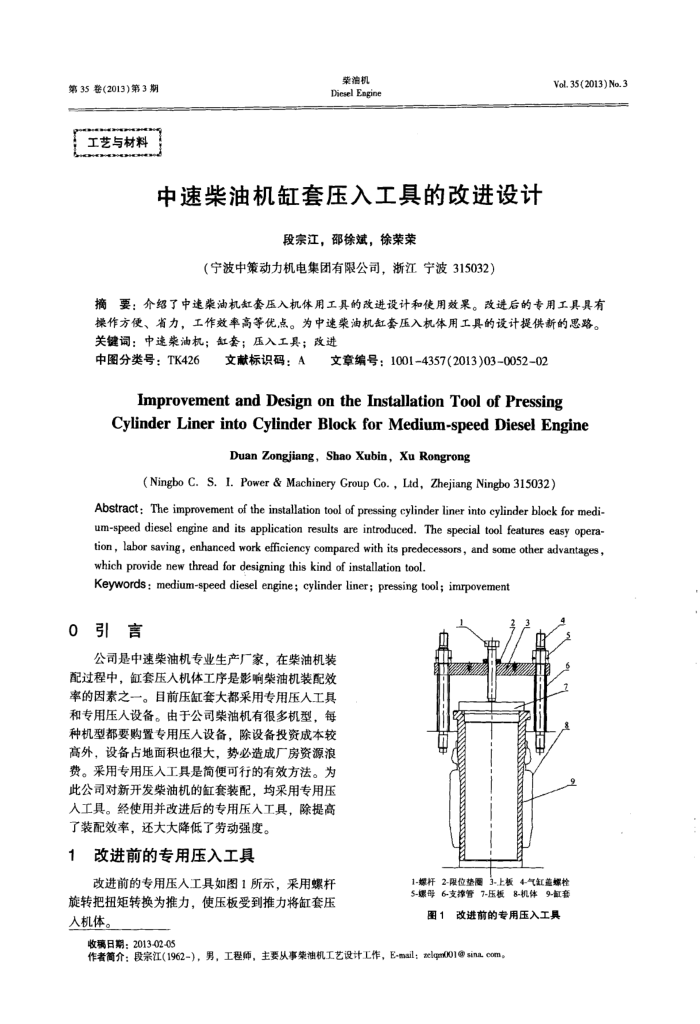

图1改进前的专用压入工具
收璃日期：2013-02-05
作者简介：段宗江（1962-），男，工程师，主要从事案油机工艺设计工作，E-mail；xelqm001@sina
