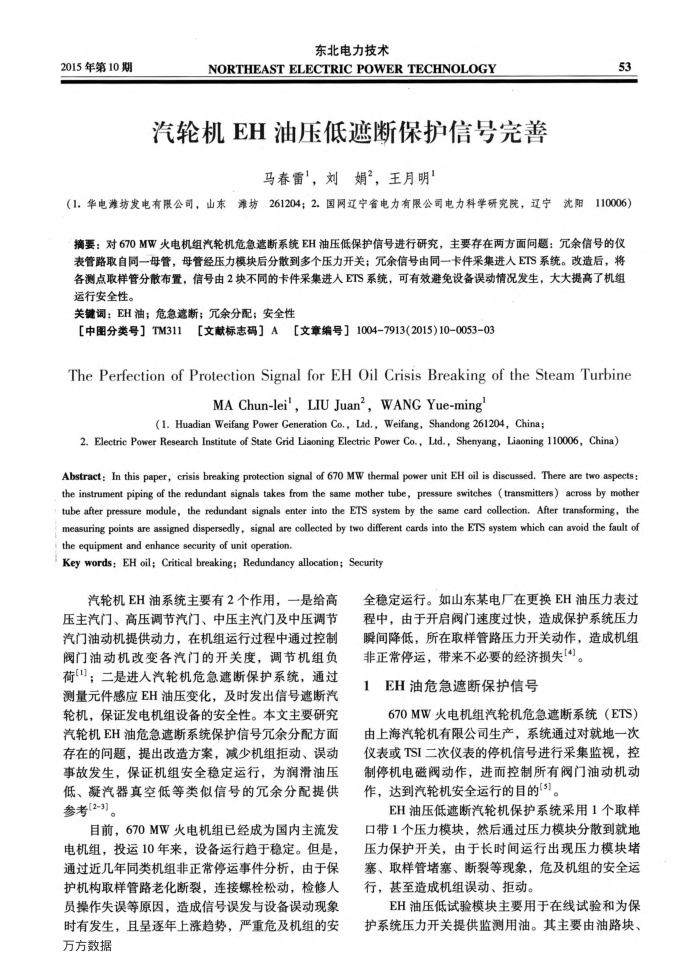

2015年第10期
东北电力技术
NORTHEASTELECTRICPOWERTECHNOLOGY
汽轮机EH油压低遮断保护信号完善
马春雷，刘娟，王月明
53
（1.华电潍坊发电有限公司，山东潍坊261204；2.国网辽宁省电力有限公司电力科学研究院，辽宁沈阳110006）摘要：对670MW火电机组汽轮机危急断系统EH油压低保护信号进行研究，主要存在两方面间题：余信号的仪表管路取自同一母管，母管经压力模块后分散到多个压力开关；元余信号由同一卡件采集进人ETS系统。改造后，将各测点取样管分散布置，信号由2块不同的卡件采集进人ETS系统，可有效避免设备误动情况发生，大大提高了机组运行安全性。
关键调：EH油；危急遮断；允余分配；安全性
［中图分类号】TM311［文标志码］A［文章编号］1004-7913(2015)10-0053-03
ThePerfectionof ProtectionSignalforEHOilCrisisBreakingoftheSteamTurbine
MA Chun-lei',LIU Juan’,WANG Yue-ming
(1. Huadian Weifang Power Generation Co., Lad., Weifang, Shandong 261204, China;
2. Electric Power Research Institute of State Grid Liaoning Electric Power Co., Lid., Shenyang, Liaoning 110006, China)
Abstract: In this paper, crisis breaking protection signal of 670 MW thermal power unit EH oil is discussed. There are two aspects: the instrument piping of the redundant signals takes from the same mother tube, pressure switches (transmitters) across by mother tube after pressure module, the redundant signals enter into the ETS system by the same card collection. After transforming, the measuring points are assigned dispersedly, signal are collected by two different cards into the ETS system which can avoid the fault of the equipment and enhance security of unit operation.
Key words: EH oil; Critical breaking; Redundancy allocation; Security
汽轮机EH油系统主要有2个作用，一是给高压主汽门、高压调节汽门、中压主汽门及中压调节汽门油动机提供动力，在机组运行过程中通过控制阀门油动机改变各汽门的开关度，调节机组负荷1；二是进人汽轮机危急遮断保护系统，通过测量元件感应EH油压变化，及时发出信号遮断汽轮机，保证发电机组设备的安全性。本文主要研究汽轮机EH油危急遮断系统保护信号余分配方面存在的问题，提出改造方案，减少机组拒动、误动事故发生，保证机组安全稳定运行，为润滑油压低、凝汽器真空低等类似信号的余分配提供参考[2-3]。
目前，670MW火电机组已经成为国内主流发电机组，投运10年来，设备运行趋于稳定。但是，通过近几年同类机组非正常停运事件分析，由于保护机构取样管路老化断裂，连接螺栓松动，检修人员操作失误等原因，造成信号误发与设备误动现象时有发生，且呈逐年上涨趋势，严重危及机组的安万方数据
全稳定运行。如山东某电厂在更换EH油压力表过程中，由于开启阀门速度过快，造成保护系统压力瞬间降低，所在取样管路压力开关动作，造成机组非正常停运，带来不必要的经济损失[4)。
EH油危急遮断保护信号
670MW火电机组汽轮机危急遮断系统（ETS）由上海汽轮机有限公司生产，系统通过对就地一次仪表或TSI二次仪表的停机信号进行采集监视，控制停机电磁阀动作，进而控制所有阀门油动机动作，达到汽轮机安全运行的目的(3)。
EH油压低遮断汽轮机保护系统采用1个取样口带1个压力模块，然后通过压力模块分散到就地压力保护开关，由于长时间运行出现压力模块堵塞、取样管堵塞、断裂等现象，危及机组的安全运行，甚至造成机组误动、拒动。
EH油压低试验模块主要用于在线试验和为保护系统压力开关提供监测用油。其主要由油路块、
