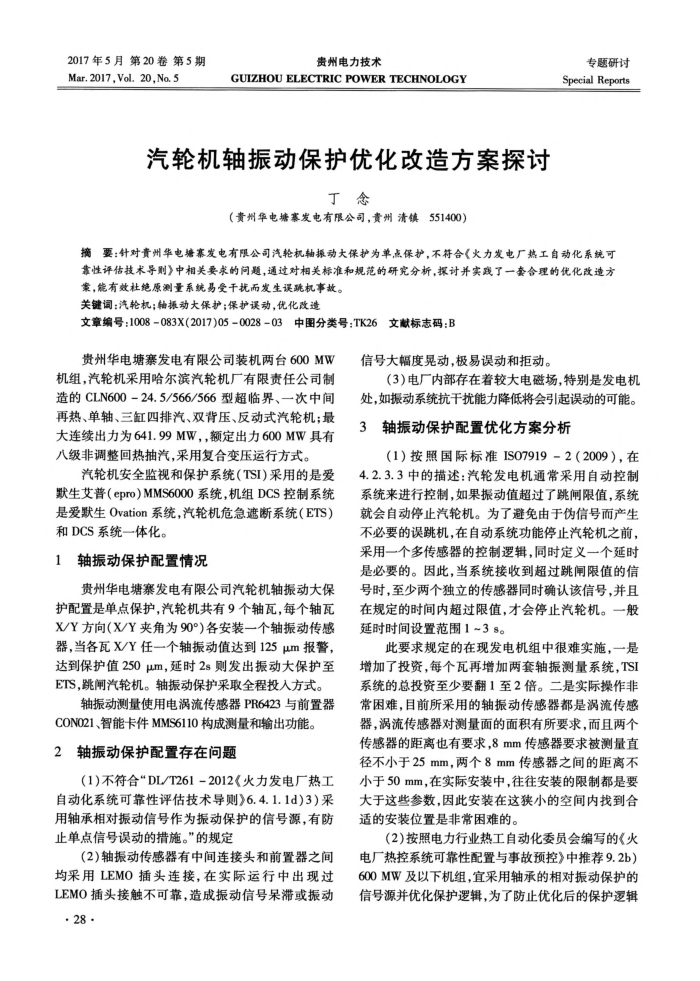

2017年5月第20卷第5期 Mar.2017,Vol.20,No.5
贵州电力技术
GUIZHOU ELECTRIC POWER TECHNOLOGY
汽轮机轴振动保护优化改造方案探讨
丁念
（责州华电据塞发电有限公司，责州清镇551400）
专题研讨 Special Reports
摘要：针对贵州华电糖赛发电有限公司汽轮机轴振动大保护为单点保护，不符合《火力发电厂热工自动化系统可靠性评估技术导则》中相关要求的间题，通过对相关标准和规范的研究分析，探讨并实戏了一套合理的优化改造方
案，能有效社绝原测量系统易受干扰而发生误跳机事故。关键词：汽轮机；轴振动大保护；保护误动，优化改造
文章编号：1008-083X(2017)05-0028-03中图分类号：TK26
文献标志码：B
贵州华电塘赛发电有限公司装机两台600MW 机组，汽轮机采用哈尔滨汽轮机厂有限责任公司制造的CLN600-24.5/566/566型超临界、一次中间再热、单轴、三缸四排汽、双背压、反动式汽轮机；最大连续出力为641.99MW，，额定出力600MW具有八级非调整回热抽汽，采用复合变压运行方式。
汽轮机安全监视和保护系统（TSI)采用的是爱默生艾普（epro）MMS6000系统，机组DCS控制系统是爱默生Ovation系统，汽轮机危急遮断系统（ETS）和DCS系统一体化。
1轴振动保护配置情况
贵州华电塘寨发电有限公司汽轮机轴振动大保护配置是单点保护，汽轮机共有9个轴瓦，每个轴瓦 X/Y方向（X/Y夹角为90°）各安装一个轴振动传感器，当各瓦X/Y任一个轴振动值达到125wm报警，达到保护值250um，延时2s则发出振动大保护至 ETS，跳闸汽轮机。轴振动保护采取全程投人方式。
轴振动测量使用电涡流传感器PR6423与前置器
CON021、智能卡件MMS6110构成测量和输出功能。 2轴振动保护配置存在问题
(1)不符合"DL/T261-2012《火力发电厂热工自动化系统可靠性评估技术导则》6.4.1.1d)3)采用轴承相对振动信号作为振动保护的信号源，有防止单点信号误动的措施。”的规定
（2）轴振动传感器有中间连接头和前置器之间均采用LEMO插头连接，在实际运行中出现过 LEMO插头接触不可靠，造成振动信号呆滞或振动· 28·
信号大幅度晃动，极易误动和拒动。
(3)电厂内部存在着较大电磁场，特别是发电机处，如振动系统抗干扰能力降低将会引起误动的可能。 3轴振动保护配置优化方案分析
（1）按照国际标准IS07919－2（2009），在 4.2.3.3中的描述：汽轮发电机通常采用自动控制系统来进行控制，如果振动值超过了跳闸限值，系统就会自动停止汽轮机。为了避免由于伪信号而产生不必要的误跳机，在自动系统功能停止汽轮机之前，采用一个多传感器的控制逻辑，同时定义一个延时是必要的。因此，当系统接收到超过跳闸限值的信号时，至少两个独立的传感器同时确认该信号，并且在规定的时间内超过限值，才会停止汽轮机。一般延时时间设置范围1~3s。
此要求规定的在现发电机组中很难实施，一是增加了投资，每个瓦再增加两套轴振测量系统，TSI 系统的总投资至少要翻1至2倍。二是实际操作非常困难，目前所采用的轴振动传感器都是涡流传感器，涡流传感器对测量面的面积有所要求，而且两个传感器的距离也有要求，8mm传感器要求被测量直径不小于25mm，两个8mm传感器之间的距离不小于50mm，在实际安装中，往往安装的限制都是要大手这些参数，因此安装在这狭小的空闻内找到合适的安装位置是非常困难的。
(2)按照电力行业热工自动化委员会编写的《火电厂热控系统可靠性配置与事故预控》中推荐9.2b） 600MW及以下机组，宜采用轴承的相对振动保护的信号源并优化保护逻辑，为了防止优化后的保护辑
