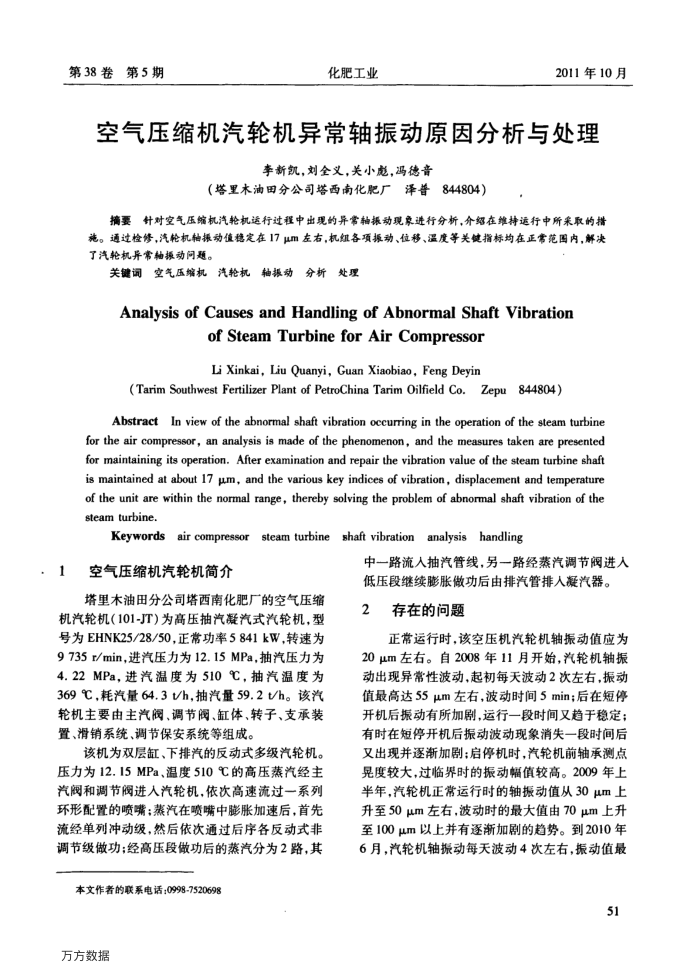

第38卷第5期
化肥工业
2011年10月
空气压缩机汽轮机异常轴振动原因分析与处理
李新凯，刘全义，关小彪，冯德音
（塔里木油田分公司塔西南化肥厂泽普844804）
摘要针对空气压缩机汽轮机运行过程中出现的异常轴振动现象进行分析，介绍在维持运行中所采取的措施。通过检修，汽轮机轴振动值稳定在17um左右，机各项振动、位移、温度等关键指标均在正常范图内，解决了汽轮机异常轴振动问题。
关键词空气压缩机汽轮机轴振动分析处理
Analysis of CausesandHandling of Abnormal Shaft Vibration
of SteamTurbineforAirCompressor Li Xinkai, Liu Quanyi, Guan Xiaobiao, Feng Deyin
(Tarim Southwest Fertilizer Plant of PetroChina Tarim Oilfield Co.Zepu 844804)
AbstractIn view of the abnormal shaft vibration occurring in the operation of the steam turbine for the air compressor, an analysis is made of the phenomenon, and the measures taken are presented for maintaining its operation. After examination and repair the vibration value of the steam turbine shaft is maintained at about 17 μm, and the various key indices of vibration, displacement and temperature of the unit are within the normal range, thereby solving the problem of abnormal shaft vibration of the steam turbine.
Keywordsair compressorsteam turbine shaft vibrationanalysis handling
空气压缩机汽轮机简介
塔里木油田分公司塔西南化肥厂的空气压缩机汽轮机（101-JT)为高压抽汽凝汽式汽轮机，型号为EHNK25/28/50，正常功率5841kW，转速为 9735r/min，进汽压力为12.15MPa，抽汽压力为 4.22MPa，进汽温度为510℃，抽汽温度为 369℃，耗汽量64.3Vh.抽汽量59.2Vh。该汽轮机主要由主汽阀、调节阀、缸体、转子、支承装置、滑销系统、调节保安系统等组成。
该机为双层缸、下排汽的反动式多级汽轮机。压力为12.15MPa、温度510℃的高压蒸汽经主汽阀和调节阀进入汽轮机，依次高速流过一系列环形配置的喷嘴：蒸汽在喷嘴中膨胀加速后，首先流经单列冲动级，然后依次通过后序各反动式非调节级做功；经高压段做功后的蒸汽分为2路，其
本文作者的联系电话：0998-7520698 万方数据
中一路流人抽汽管线，另一路经蒸汽调节阀进人
低压段继续膨胀做功后由排汽管排人凝汽器。 2
存在的问题
正常运行时，该空压机汽轮机轴振动值应为 20μm左右。自2008年11月开始，汽轮机轴振动出现异常性波动，起初每天波动2次左右，振动值最高达55μum左右，波动时间5min；后在短停开机后振动有所加剧，运行一段时间又趋于稳定；有时在短停开机后振动波动现象消失一段时间后又出现并逐渐加剧；启停机时，汽轮机前轴承测点晃度较大，过临界时的振动幅值较高。2009年上半年，汽轮机正常运行时的轴振动值从30um上升至50um左右，波动时的最大值由70wm上升至100μm以上并有逐渐加剧的趋势。到2010年 6月，汽轮机轴振动每天波动4次左右，振动值最
51
