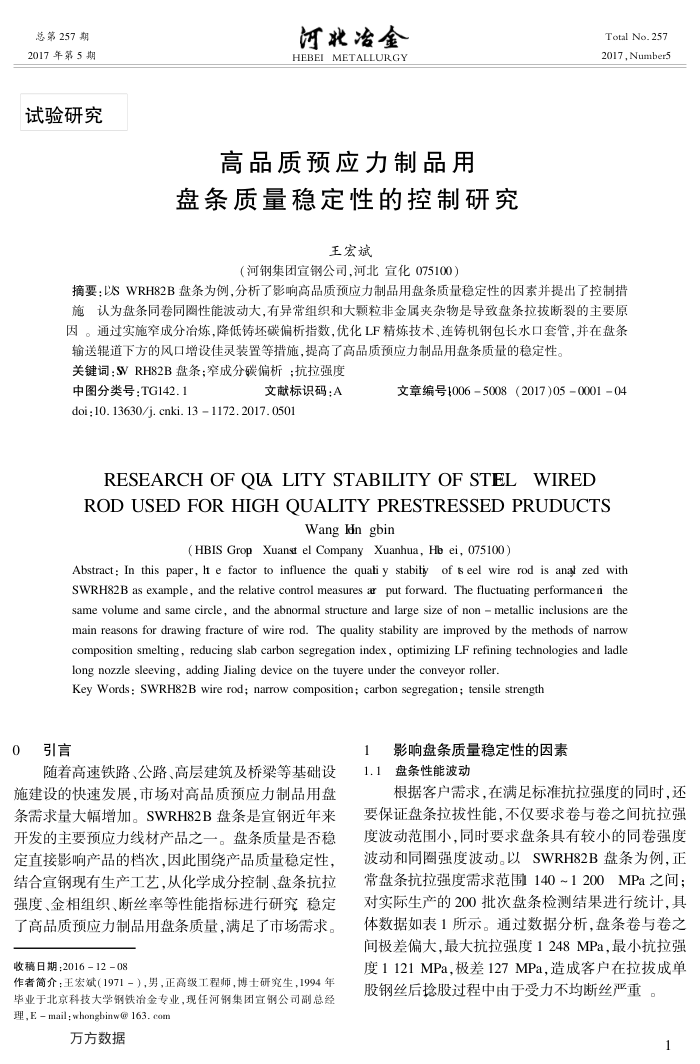

总第257期 2017年第5期
试验研究
河北冶金 HEBEI METALLURGY
高品质预应力制品用
盘条质量稳定性的控制研究
王宏斌
（河钢集团宣钢公司，河北宣化075100）
Total No. 257 2017,Number5
摘要：以SWRH82B盘条为例.分析了影响高品质预应力制品用盘条质量稳定性的因素并提出了控制措施认为盘条同卷同圈性能波动大，有异常组织和大颗粒非金属夹杂物是导致盘条拉拨断裂的主要原因。通过实施窄成分冶炼，降低铸坏碳偏析指数，优化LF精炼技术、连铸机钢包长水口套管，并在盘条
输送辊道下方的风口增设佳灵装置等措施，提高了高品质预应力制品用盘条质量的稳定性。关键词：SVRH82B盘条；窄成分碳偏析；抗拉强度
中图分类号：TG142.1
文献标识码：A
doi:10.13630/j. cnki.13 1172.2017.0501
文章编号10065008（2017)05000104
RESEARCHOFOALITYSTABILITYOFSTELWIRED RODUSEDFORHIGHOUALITYPRESTRESSEDPRUDUCTS
WangIingbin
(HBIS Grop Xuanst el Company Xuanhua, He ei, 075100)
Abstract: In this paper, lt e factor to influence the quali y stabityof s eel wire rod is anal zed with SWRH82B as example, and the relative control measures arput forward.The fluctuating performancerithe same volume and same circle, and the abnormal structure and large size of non metallic inclusions are the main reasons for drawing fracture of wire rod. The quality stability are improved by the methods of narrow composition smelting, reducing slab carbon segregation index, optimizing LF refining technologies and ladle long nozzle sleeving, adding Jialing device on the tuyere under the conveyor roller.
Key Words: SWRH82B wire rod; narrow composition; carbon segregation; tensile strength
0
引言
随着高速铁路、公路、高层建筑及桥梁等基础设
施建设的快速发展，市场对高品质预应力制品用盘条需求量大幅增加。SWRH82B盘条是宣钢近年来开发的主要预应力线材产品之一。盘条质量是否稳定直接影响产品的档次，因此围绕产品质量稳定性，结合宣钢现有生产工艺从化学成分控制、盘条抗拉强度、金相组织、断丝率等性能指标进行研究稳定广高品质预应力制品用盘条质量，满足了市场需求。
收稿日期；2016-12-08
作者简介：王宏斌（1971－），男，正高级工程师，博士研究生，1994年毕业于北京科技大学钢铁冶金专业，现任河钢集团宜钢公司副总经理,Email:whonghinw@163.com
万方数据
影响盘条质量稳定性的因素
1
1.1盘条性能波动
根据客户需求，在满足标准抗拉强度的同时，还
要保证盘条拉拨性能，不仅要求卷与卷之间抗拉强度波动范围小，同时要求盘条具有较小的同卷强度波动和同圈强度波动。以SWRH82B盘条为例，正常盘条抗拉强度需求范围140~1200MPa之间：对实际生产的200批次盘条检测结果进行统计，具体数据如表1所示。通过数据分析，盘条卷与卷之间极差偏大，最大抗拉强度1248MPa，最小抗拉强度1121MPa，极差127MPa，造成客户在拉拔成单股钢丝后捻股过程中由于受力不均断丝严重。
1
