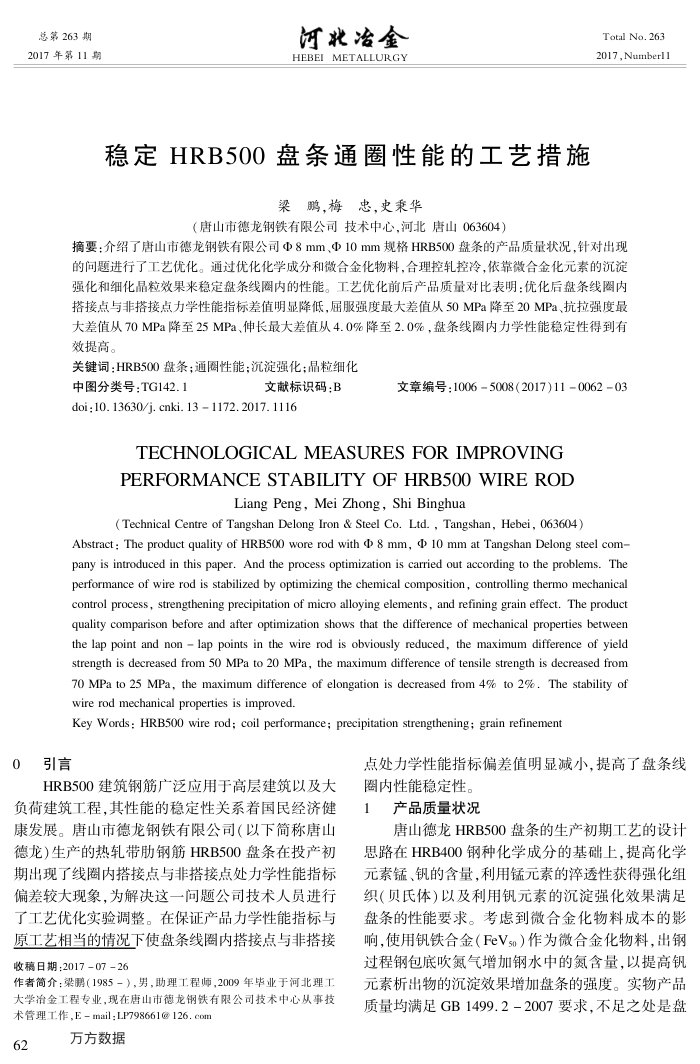

总第263期 2017年第11期
河北冶金 HEBEI METALLURGY
稳定HRB500盘条通圈性能的工艺措施
梁鹏，梅忠，史秉华
（唐山市德龙钢铁有限公司技术中心，河北唐山063604）
Total No.263 2017,Number11
摘要：介绍了唐山市德龙钢铁有限公司Φ8mm、Φ10mm规格HRB500盘条的产品质量状况，针对出现的间题进行了工艺优化。通过优化化学成分和微合金化物料，合理控轧控冷，依靠微合金化元素的沉淀强化和细化晶粒效果来稳定盘条线圈内的性能。工艺优化前后产品质量对比表明：优化后盘条线圈内搭接点与非搭接点力学性能指标差值明显降低，屈服强度最大差值从50MPa降至20MPa、抗拉强度最大差值从70MPa降至25MPa、伸长最大差值从4.0%降至2.0%，盘条线圈内力学性能稳定性得到有效提高。
关键词：HRB500盘条；通圈性能；沉淀强化；晶粒细化
中图分类号：TG142.1
文献标识码：B
doi:10. 13630/j. cnki. 13 1172.2017.1116
文章编号：10065008（2017)11006203
TECHNOLOGICALMEASURESFORIMPROVING PERFORMANCESTABILITYOFHRB5OOWIREROD
Liang Peng，MeiZhong，ShiBinghua
(Technical Centre of Tangshan Delong Iron & Steel Co. Ltd., Tangshan, Hebei, 063604）
Abstract : The product quality of HRB500 wore rod with β 8 mm, 10 mm at Tangshan Delong steel com-pany is introduced in this paper. And the process optimization is carried out according to the problems. The performance of wire rod is stabilized by optimizing the chemical composition, controlling thermo mechanical control process, strengthening precipitation of micro alloying elements, and refining grain effect. The product quality comparison before and after optimization shows that the difference of mechanical properties between the lap point and non lap points in the wire rod is obviously reduced, the maximum difference of yield strength is decreased from 50 MPa to 20 MPa, the maximum difference of tensile strength is decreased from 70 MPa to 25 MPa, the maximum difference of elongation is decreased from 4% to 2%.The stability of wire rod mechanical properties is improved.
Key Words: HRB500 wire rod; coil performance; precipitation strengthening; grain refinement
引言
0
HRB500建筑钢筋广泛应用于高层建筑以及大负荷建筑工程，其性能的稳定性关系着国民经济健康发展。唐山市德龙钢铁有限公司（以下简称唐山德龙）生产的热轧带肋钢筋HRB500盘条在投产初期出现了线圈内搭接点与非搭接点处力学性能指标偏差较大现象，为解决这一回题公司技术人员进行了工艺优化实验调整。在保证产品力学性能指标与原工艺相当的情况下使盘条线圈内搭接点与非搭接收稿日期；2017-07-26
作者简介：梁鹏（1985－），男，助理工程师，2009年毕业于河北理工大学冶金工程专业，现在唐山市德龙钢铁有限公司技术中心从事技术管理工作，Email:LP798661@126.com
62
万方数据
点处力学性能指标偏差值明显减小，提高了盘条线圈内性能稳定性。
产品质量状况
1
唐山德龙HRB500盘条的生产初期工艺的设计思路在HRB400钢种化学成分的基础上，提高化学元素锰、钒的含量，利用锰元素的萍透性获得强化组织（贝民体）以及利用钒元素的沉淀强化效果满足盘条的性能要求。考虑到微合金化物料成本的影响，使用钒铁合金（FeVso）作为微合金化物料，出钢过程钢包底吹氮气增加钢水中的氮含量，以提高钒元素析出物的沉淀效果增加盘条的强度。实物产品质量均满足GB1499.2-2007要求，不足之处是盘
