0

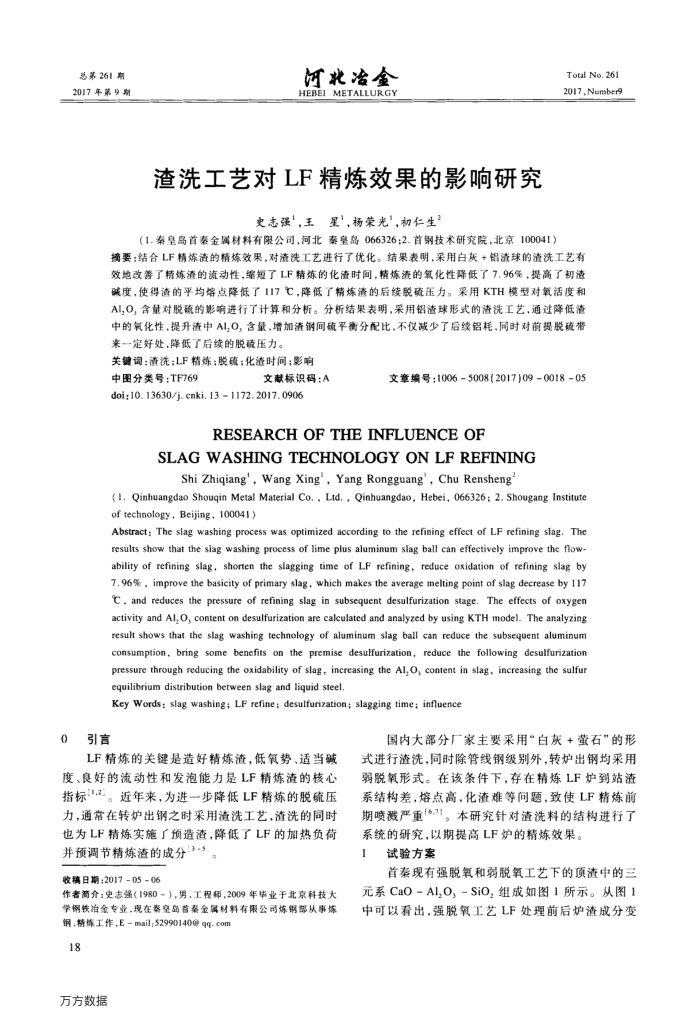

总第261期 2017年第9期
河北冶金 HEBEI METALLURGY
渣洗工艺对LF精炼效果的影响研究
史志强"，玉
星"，杨荣光"，初仁生”
（1.秦皇岛首秦金属材料有限公司，河北秦皇岛066326;2.首钢技术研究院，北京100041）
Total No.261 2017,Number9
摘要：结合LF精炼渣的精炼效果，对渣洗工艺进行了优化。结果表明.采用白灰+铝渣球的渣洗工艺有效地改善了精炼渣的流动性，缩短了LF精炼的化渣时间，精炼流的氧化性降低了7.96%，提高了初渣碱度，使得渣的平均熔点降低了117℃，降低了精炼渣的后续脱硫压力。采用KTH模型对氧活度和 AI,O，含量对脱硫的影响进行了计算和分析。分析结果表明，采用铝渣球形式的渣洗工艺，通过降低渣中的氧化性，提升渣中AI,O，含量，增加流钢间硫平衡分配比，不仅减少了后续铝耗，同时对前提股殖带来一定好处，降低了后续的脱硫压力。
关键词：渣洗；LF精炼；脱硫：化渣时间；影响
中图分类号：TF769
文献标识码：A
doi;10. 13630/j. cnki. 13 1172. 2017. 0906
文章编号：10065008(2017)09001805
RESEARCH OFTHEINFLUENCEOF
SLAGWASHINGTECHNOLOGYONLFREFINING
Shi Zhiqiang',Wang Xing,Yang Rongguang', Chu Rensheng
(1, Qinhuangdao Shouqin Metal Material Co. , Ltd. , Qinhuangdao, Hebei, 066326; 2. Shougang Institute of technology, Beijing, 100041)
Abstract: The slag washing process was optimized according to the refining effect of LF refining slag. The results show that the siag washing process of lime plus aluminum slag ball can effectively improve the flow-ability of refining slag, shorten the siagging time of LF refining, reduce oxidation of refining slag by 7. 96% , improve the basicity of primary slag, which makes the average melting point of slag decrease by 117 C, and reduces the pressure of refining slag in subsequent desulfurization stage. The effects of oxygen activity and Al, O, content on desulfurization are calculated and analyzed by using KTH model. The analyzing result shows that the slag washing technology of aluminum slag ball can reduce the subsequent aluminum consumption, bring some benefits on the premise desulfurization, reduce the following desulfurization pressure through reducing the oxidability of slag, increasing the Al, O, content in slag, increasing the sulfur equilibrium distribution between slag and liquid steel.
Key Words: slag washing; LF refine; desulfurization; slagging time; influence
引言
LF精炼的关键是造好精炼渣，低氧势、适当碱
度、良好的流动性和发泡能力是LF精炼渣的核心指标".2。近年来，为进一步降低LF精炼的脱硫压力，通常在转炉出钢之时采用渣洗工艺，渣洗的同时也为LF精炼实施了预造渣，降低了LF的加热负荷
并预调节精炼渣的成分3-5：收稿日期：2017-05-06
作著简介：史志强（1980-），男，工程师，2009年毕业于北京科技大学钢铁冶金专业，现在泰皇岛首秦金属材料有限公司炼钢部从事炼
钢，精练工作，Email52990140@qq.com 18
万方数据
国内大部分厂家主要采用“白灰+董石"的形式进行渣洗，同时除管线钢级别外，转炉出钢均采用弱脱氧形式。在该条件下，存在精炼LF炉到站渣系结构差，熔点高，化渣难等问题，致使LF精炼前期喷溅严重(6,71。本研究针对渣洗料的结构进行了系统的研究，以期提高LF炉的精炼效果。
试验方案
首秦现有强脱氧和弱脱氧工艺下的顶渣中的三元系CaO-Al,O，-SiO，组成如图1所示。从图1 中可以看出，强脱氧工艺LF处理前后炉渣成分变
