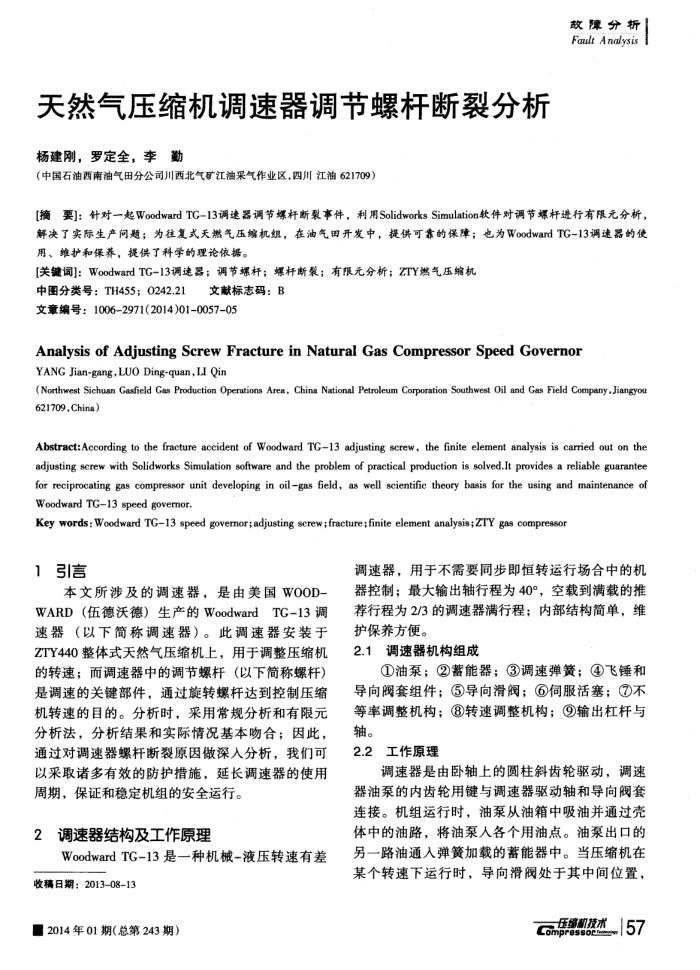

天然气压缩机调速器调节螺杆断裂分析杨建刚，罗定全，李勤
（中国石油西南油气田分公司川西北气矿江油采气作业区，四川江油621709）
故障分析 Fault Analysis
[摘要]：针对一起WoodwardTG-13调速器调节爆杆断裂事件，利用SolidworksSimulation软件对调节坏杆进行有限元分析，解决了实际生产问题；为往复式天燃气压缩机组，在油气田开发中，提供可靠的保障；也为WoodwardTG-13调速器的使用、维护和保养，提供了科学的理论依据。
[关键词]：WoodwardTG-13调速器；调节螺杆；螺杆断聚；有限元分析；ZTY燃气压缩机中图分类号：TH455；0242.21
1文献标志码：B
文章编号：1006-2971(2014)01-0057-05
AnalysisofAdjustingScrewFractureinNaturalGasCompressorSpeedGovernor YANG Jian-gang,LUO Ding-quan,LI Qin
(Northwest Sichuan Gasfield Gas Production Operations Area, Chins National Petroleum Corporation Southwest Oil and Gas Field Company,Jiangyou 621709,China)
Abstract:According to the fracture accident of Woodward TG13 adjusting screw, the finite element analysis is carried out on the adjusting screw with Solidworks Simulation software and the problem of practical production is solved.It provides a reliable guarantee for reciprocating gas compressor unit developing in oilgas field, as well scientific theory basis for the using and maintenance of Woodward TG13 speed govermor.
Key words: Woodward TG13 speed govermor; adjusting screw; fracture;finite element analysis;ZTY gas compresson
1引言
本文所涉及的调速器，是由美国WOOD-WARD（伍德沃德）生产的WoodwardTG-13调速器（以下简称调速器）。此调速器安装于 ZTY440整体式天然气压缩机上，用于调整压缩机的转速；而调速器中的调节螺杆（以下简称螺杆）是调速的关键部件，通过旋转螺杆达到控制压缩机转速的目的。分析时，采用常规分析和有限元分析法，分析结果和实际情况基本吻合；因此，通过对调速器螺杆断裂原因做深入分析，我们可以采取诸多有效的防护措施，延长调速器的使用
周期，保证和稳定机组的安全运行。 21
调速器结构及工作原理
WoodwardTG-13是一种机械-液压转速有差收稿日期：2013-08-13
2014年01期（总第243期）
调速器，用于不需要同步即恒转运行场合中的机器控制：最大输出轴行程为40°，空载到满载的推荐行程为2/3的调速器满行程；内部结构简单，维护保养方便。
2.1调速器机构组成
①油泵；②蕾能器；③调速弹簧；④飞锤和导向阀套组件；③导向滑阀；③伺服活塞：不等率调整机构；转速调整机构：③输出杠杆与
轴。 2.2
工作原理
调速器是由卧轴上的圆柱斜齿轮驱动，调速
器油泵的内齿轮用键与调速器驱动轴和导问套连接。机组运行时，油泵从油箱中吸油并通过壳体中的油路，将油泵入各个用油点。油泵出口的另一路油通入弹簧加载的蓄能器中。当压缩机在某个转速下运行时，导向滑阀处于其中间位置，
