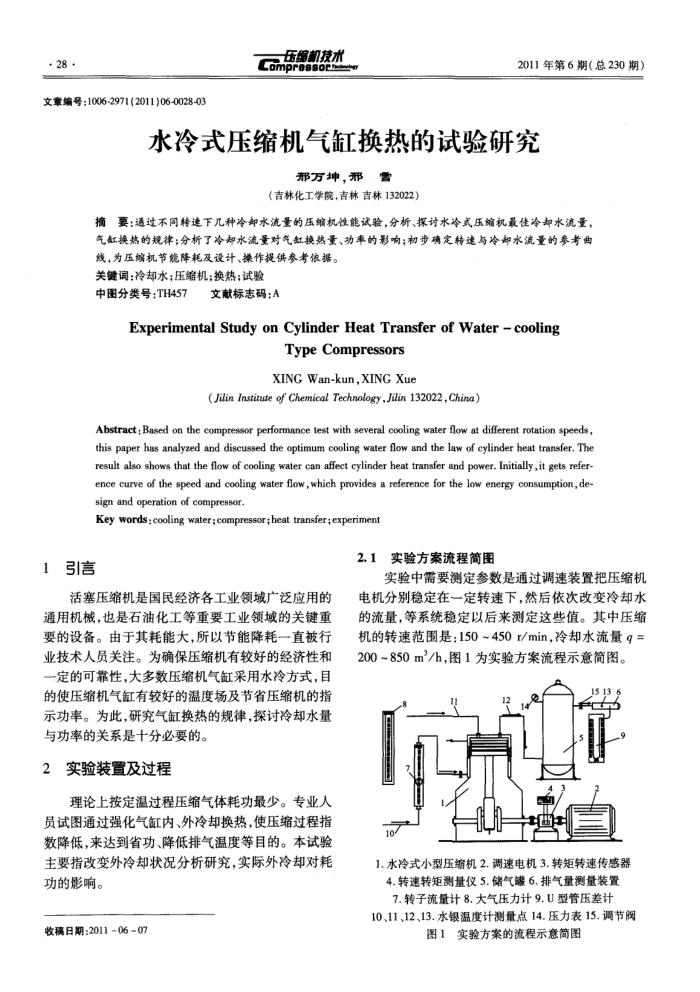

·28·
文章编号：1006-2971(2011)06-0028-03
压缩机技术 Compressoce
2011年第6期（总230期）
水冷式压缩机气缸换热的试验研究
邢万坤，邢雪
（吉林化工学院，吉林吉林132022）
摘要：通过不同转速下儿种冷却水流量的压缩机性能试验，分析、探讨水冷式压缩机最佳冷却水流量，气缸换热的规律；分析了冷却水流量对气缸换热量、功率的影响；初步确定转速与冷却水流量的参考曲
线，为压缩机节能降耗及设计、操作提供参考依据。关键词：冷却水；压缩机；换热；试验
中图分类号：TH457
文献标志码：A
ExperimentalStudyonCylinderHeatTransferofWater-cooling
TypeCompressors XING Wan-kun,XING Xue
(Jilin Institute of Chemical Technology,Jilin 132022, China)
Abstract; Based on the compressor performance test with several cooling water flow at different rotation speeds, this paper has analyzed and discussed the optimum cooling water flow and the law of cylinder heat transfer. The result also shows that the flow of cooling water can affect cylinder heat transfer and power. Initially,it gets refer-ence curve of the speed and cooling water flow,which provides a reference for the low energy consumption, de-sign and operation of compressor.
Key words : cooling water;compressor;heat transfer;experiment
引言 1
活塞压缩机是国民经济各工业领域广泛应用的通用机械，也是石油化工等重要工业领域的关键重要的设备。由于其耗能大，所以节能降耗一直被行业技术人员关注。为确保压缩机有较好的经济性和一定的可靠性，大多数压缩机气缸采用水冷方式，目的使压缩机气缸有较好的温度场及节省压缩机的指示功率。为此，研究气缸换热的规律，探讨冷却水量与功率的关系是十分必要的。
实验装置及过程 2
理论上按定温过程压缩气体耗功最少。专业人员试图通过强化气缸内、外冷却换热，使压缩过程指数降低，来达到省功、降低排气温度等目的。本试验主要指改变外冷却状况分析研究，实际外冷却对耗功的影响。
收稿日期：2011-06-07
2.1实验方案流程简图
实验中需要测定参数是通过调速装置把压缩机电机分别稳定在一定转速下，然后依次改变冷却水的流量，等系统稳定以后来测定这些值。其中压缩机的转速范围是：150~450r/min，冷却水流量g= 200~850m/h，图1为实验方案流程示意简图。
104
曲
1.水冷式小型压缩机2.调速电机3.转矩转速传感器 4.转速转矩测量仪5.储气罐6.排气量测量装置 7.转子流量计8.大气压力计9.U型管压差计 10、11、12、13.水银温度计测量点14.压力表15.调节阀
图1实验方案的流程示意简图
