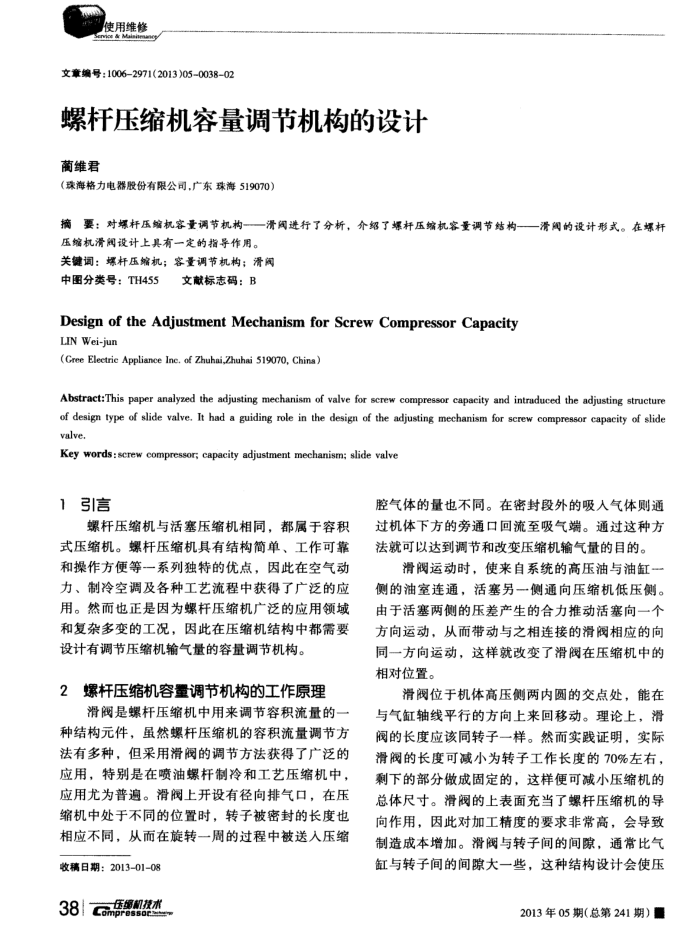

使用维修
文章编号：10062971(2013)05-003802
螺杆压缩机容量调节机构的设计葡维君
（球海格力电器股份有限公司，广东珠海519070）
摘要：对爆杆压缩机容量调节机构—滑阀进行了分析，介绍了爆杆压缩机客量调节结构——滑阔的设计形式。在螺杆
压缩机滑阅设计上具有一定的指导作用。关键调：螺杆压缩机；容量调节机构；滑阀
文献标患码：B
中图分类号：TH455
DesignoftheAdjustmentMechanismforScrewCompressorCapacity LIN Wei-jun
(Gree Eleetrie Appliance Inc, of Zhuhai,Zhuhai 519070, Chins)
Abstract:This paper analyzed the adjusting mechanism of valve for screw compressor capacity and intraduced the adjusting structure of design type of slide valve, It had a guiding role in the design of the adjusting mechanism for screw compressor capacity of slide valve
Key words:screw compressor; capacity adjustment mechanism; slide valve
1引言
螺杆压缩机与活塞压缩机相同，都属于容积式压缩机。螺杆压缩机具有结构简单、工作可靠和操作方便等一系列独特的优点，因此在空气动力、制冷空调及各种工艺流程中获得了广泛的应用。然而也正是因为螺杆压缩机广泛的应用领域和复杂多变的工况，因此在压缩机结构中都需要设计有调节压缩机输气量的容量调节机构。
2螺杆压缩机容量调节机构的工作原理
滑阀是螺杆压缩机中用来调节容积流量的一种结构元件，虽然螺杆压缩机的容积流量调节方法有多种，但采用滑阀的调节方法获得了广泛的应用，特别是在喷油螺杆制冷和工艺压缩机中，应用尤为普遍。滑阀上开设有径向排气口，在压缩机中处于不同的位置时，转子被密封的长度也相应不同，从而在旋转一周的过程中被送人压缩
收稿日期：2013-01-08 38/ cm倍缩肌技
腔气体的量也不同。在密封段外的吸人气体则通过机体下方的旁通口回流至吸气端。通过这种方法就可以达到调节和改变压缩机输气量的目的。
滑阀运动时，使来自系统的高压油与油缸侧的油室连通，活塞另一侧通向压缩机低压侧。由于活塞两侧的压差产生的合力推动活塞向一个方向运动，从而带动与之相连接的滑阀相应的向同一方向运动，这样就改变了滑阀在压缩机中的相对位置。
滑阀位于机体高压侧两内圆的交点处，能在与气缸轴线平行的方向上来回移动。理论上，滑阀的长度应该同转子一样。然而实践证明，实际滑阀的长度可减小为转子工作长度的70%左右剩下的部分做成固定的，这样便可减小压缩机的总体尺寸。滑阀的上表面充当了螺杆压缩机的导向作用，因此对加工精度的要求非常高，会导致制造成本增加。滑阀与转子间的间隙，通常比气缸与转子间的间隙大一些，这种结构设计会使压
2013年05期（总第241期）量
