使用维修
文章编号：10062971(2012)06003404

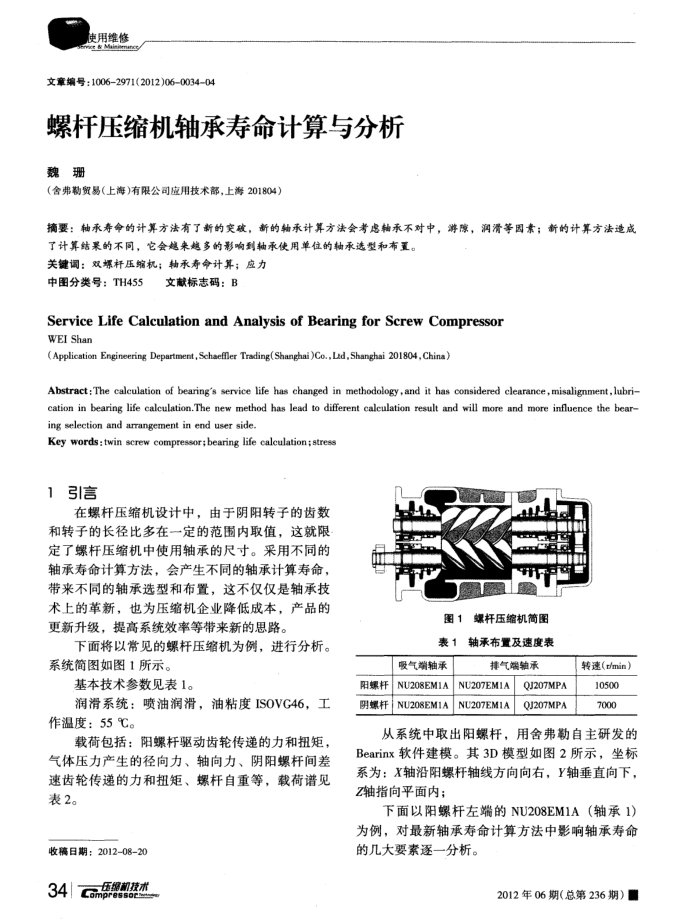

螺杆压缩机轴承寿命计算与分析魏珊
（舍弗勘贸易（上海）有限公司应用技术部，上海201804）
摘要：轴承寿命的计算方法有了新的突破，新的轴承计算方法会考虑轴承不对中，游隙，润滑等因素；新的计算方法造成
了计算结果的不同，它会越来越多的影响到轴承使用单位的轴承选型和布置。关键调：双螺杆压缩机；轴承寿命计算；应力
中图分类号：TH455
文献标志码：B
ServiceLifeCalculationandAnalysisofBearingforScrewCompressor WEIShan
(Application Engineering Department,Schaeffler Trading(Shanghai)Co.,Lad,Shanghai 201804,China)
Abstract:The calculation of bearing's service life has changed in methodology,and it has considered clearance,misalignment,lubri-cation in bearing life calculation.The new method has lead to different calculation result and will more and more influence the bear ing selection and arrangement in end user side.
Key words: twin screw compressor;bearing life calculation; stress 1引信言
在螺杆压缩机设计中，由于阴阳转子的齿数和转子的长径比多在一定的范围内取值，这就限定了螺杆压缩机中使用轴承的尺寸。采用不同的轴承寿命计算方法，会产生不同的轴承计算寿命、带来不同的轴承选型和布置，这不仅仅是轴承技
术上的革新，也为压缩机企业降低成本，产品的更新升级，提高系统效率等带来新的思路。
下面将以常见的螺杆压缩机为例，进行分析。系统简图如图1所示。
基本技术参数见表1。
润滑系统：喷油润滑，油粘度ISOVG46，工作温度：55℃。
载荷包括：阳螺杆驱动齿轮传递的力和扭矩气体压力产生的径向力、轴向力、阴阳螺杆间差速齿轮传递的力和扭矩、螺杆自重等，载荷谱见表2。
收稿日期：2012-08-20 34mprasso2
压缩机技术
图1
表1
吸气端轴承
阳螺杆
NU208EM1A
螺杆压缩机简图
轴承布置及速度表
排气端轴承
NU207EM1A
阴螺杆NU208EM1ANU207EM1A
QJ207MPA QJ207MPA
转速（r/min） 10500 7000
从系统中取出阳螺杆，用舍弗勒自主研发的 Bearinx软件建模。其3D模型如图2所示，坐标系为：X轴沿阳螺杆轴线方向向右，Y轴垂直向下， Z轴指向平面内；
下面以阳螺杆左端的NU208EM1A（轴承1）为例，对最新轴承寿命计算方法中影响轴承寿命的几大要素逐一分析。
