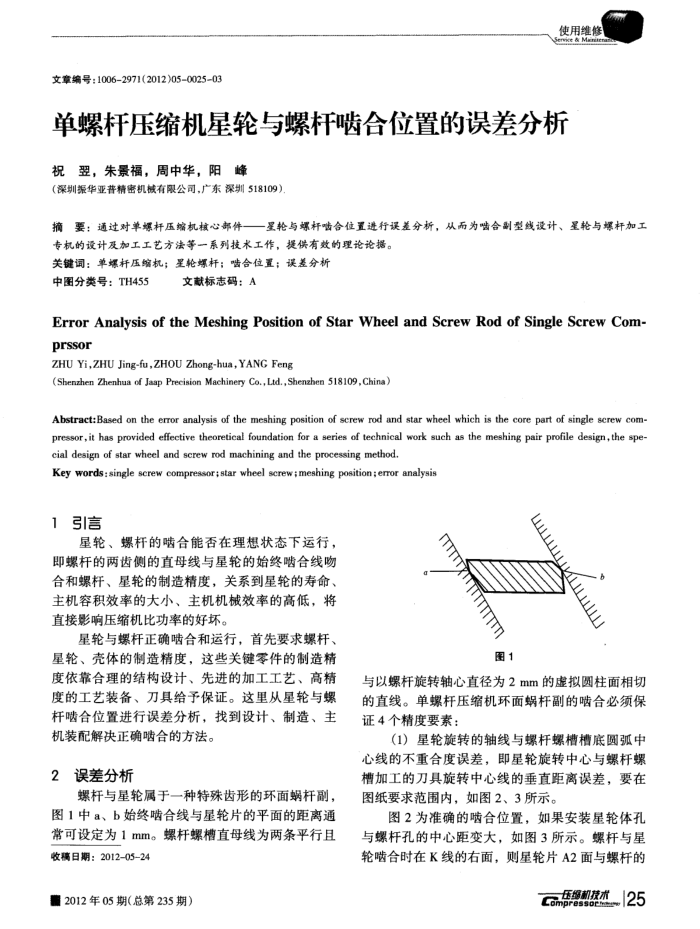

单螺杆压缩机星轮与螺杆啮合位置的误差分析祝翌，朱景福，周中华，阳峰
（深圳振华亚普精密机械有限公司，广东深圳518109）
摘要：通过对单螺杆压缩机核心部件一星轮与螺杆啮合位置进行误差分析，从而为合副型线设计、星轮与螺杆加工
专机的设计及加工工艺方法等一系列技术工作，提供有效的理论论据。关键词：单螺杆压缩机；星轮螺杆：啮合位置；误差分析
中图分类号：TH455
文献标志码：A
ErrorAnalysis of the MeshingPosition of Star Wheel and Screw Rod of Single Screw Com-prssor
ZHU Yi,ZHU Jing-fu,ZHOU Zhong-hua, YANG Feng
(Shenzhen Zhenhua of Jaap Precision Machinery Co.,Lid.,Shenzhen 518109, China )
Abstract:Based on the error analysis of the meshing position of screw rod and star wheel which is the core part of single screw com-pressor,it has provided effective theoretical foundation for a series of technical work such as the meshing pair profile design,the spe cial design of star wheel and screw rod machining and the processing method.
Key words:single screw compressor;star wheel screw;meshing position;eror analysis 引信言
星轮、螺杆的啮合能否在理想状态下运行，即螺杆的两齿侧的直母线与星轮的始终啮合线吻合和螺杆、星轮的制造精度，关系到星轮的寿命、主机容积效率的大小、主机机械效率的高低，将直接影响压缩机比功率的好坏。
星轮与螺杆正确啮合和运行，首先要求螺杆、轮、壳体的制造精度，这些关键零件的制造精度依靠合理的结构设计、先进的加工工艺、高精度的工艺装备、刀具给予保证。这里从星轮与螺杆啮合位置进行误差分析，找到设计、制造、主机装配解决正确啮合的方法。
误差分析 2
螺杆与星轮属于一种特殊齿形的环面蜗杆副，图1中a、b始终啮合线与星轮片的平面的距离通常可设定为1mm。螺杆螺槽直母线为两条平行且收稿日期：201205-24
期2012年05期（总第235期）
TTTT
图1
与以螺杆旋转轴心直径为2mm的虚拟圆柱面相切的直线。单螺杆压缩机环面蜗杆副的啮合必须保证4个精度要素：
（1）星轮旋转的轴线与螺杆螺槽槽底圆弧中心线的不重合度误差，即星轮旋转中心与螺杆螺槽加工的刀具旋转中心线的垂直距离误差，要在图纸要求范围内，如图2、3所示。
图2为准确的啮合位置，如果安装星轮体孔与螺杆孔的中心距变大，如图3所示。螺杆与星轮啮合时在K线的右面，则星轮片A2面与螺杆的
压绳机技术25 Compre
