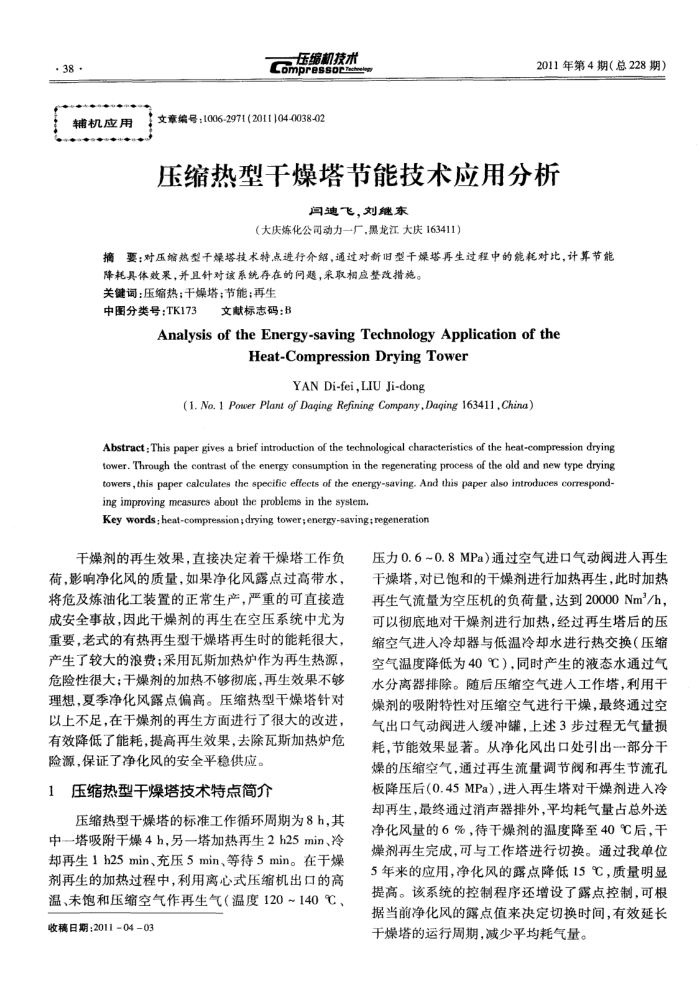

· 38 ·
辅机应用
压缩机技术 Compresso
主文章编号：1006-2971(2011)04-0038-02
2011年第4期（总228期）
压缩热型干燥塔节能技术应用分析
闽迪飞，刘继东
（大庆炼化公司动力一厂，黑龙江大庆163411）
摘要：对压缩热型干燥塔技术特点进行介绍，通过对新旧型干燥塔再生过程中的能耗对比，计算节能
降耗具体效果，并且针对该系统存在的问题，采取相应整改措施。关键词：压缩热；干燥塔；节能：再生
中图分类号：TK173
文献标志码：B
AnalysisoftheEnergy-savingTechnologyApplicationofthe
Heat-CompressionDryingTower
YAN Di-fei,LIU Ji-dong
(1. No. 1 Power Plant of Daqing Refining Company,Daqing 163411, China)
Abstract : This paper gives a brief introduction of the technological characteristics of the heat-compression drying tower. Through the contrast of the energy consumption in the regenerating process of the old and new type drying towers , this paper calculates the specific effects of the energy-saving. And this paper also introduces correspond ing improving measures about the problems in the system.
Key words; heat-compression; drying tower;energy-saving;regeneration
干燥剂的再生效果，直接决定着干燥塔工作负荷，影响净化风的质量，如果净化风露点过高带水，将危及炼油化工装置的正常生产，严重的可直接造成安全事故，因此干燥剂的再生在空压系统中尤为重要，老式的有热再生型干燥塔再生时的能耗很大，产生了较大的浪费；采用瓦斯加热炉作为再生热源，危险性很大；干燥剂的加热不够彻底，再生效果不够理想，夏季净化风露点偏高。压缩热型干燥塔针对以上不足，在爆剂的再生方面进行了很大的改进，有效降低了能耗，提高再生效果，去除瓦斯加热炉危险源，保证了净化风的安全平稳供应。
压缩热型干燥塔技术特点简介
压缩热型干燥塔的标准工作循环周期为8h，其中塔吸附于燥4h，另一塔加热再生2h25min、冷却再生1h25min、充压5min、等待5min。在干燥剂再生的加热过程中，利用离心式压缩机出口的高温、未饱和压缩空气作再生气（温度120~140℃、收稿日期：201104-03
压力0.6~0.8MPa)通过空气进口气动阀进人再生干燥塔，对已饱和的干燥剂进行加热再生，此时加热再生气流量为空压机的负荷量，达到20000Nm"/h，可以彻底地对干燥剂进行加热，经过再生塔后的压缩空气进入冷却器与低温冷却水进行热交换（压缩空气温度降低为40℃），同时产生的液态水通过气水分离器排除。随后压缩空气进人工作塔，利用干燥剂的吸附特性对压缩空气进行干燥，最终通过空气出口气动阀进入缓冲罐，上述3步过程无气量损耗，节能效果显著。从净化风出口处引出一部分干燥的压缩空气，通过再生流量调节阀和再生节流孔板降压后（0.45MPa），进入再生塔对干燥剂进入冷却再生，最终通过消声器排外，平均耗气量占总外送净化风量的6%，待干燥剂的温度降至40℃后，干燥剂再生完成，可与工作塔进行切换。通过我单位 5年来的应用，净化风的露点降低15℃，质量明显提高。该系统的控制程序还增设了露点控制，可根据当前净化风的露点值来决定切换时间，有效延长煤塔的运行周期，减少平均耗气量。
