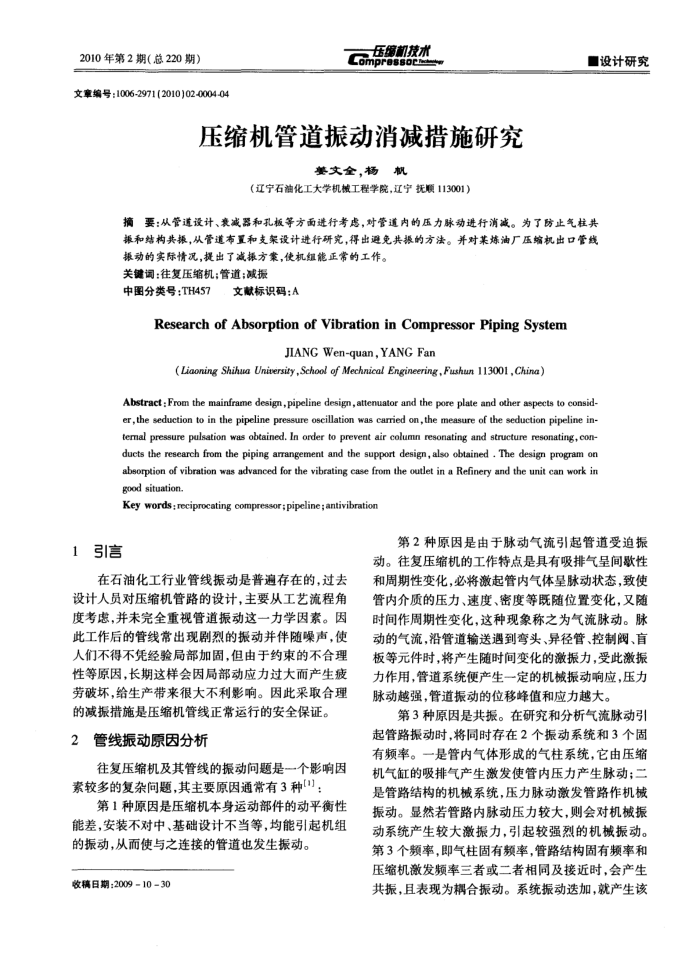

2010年第2期（总220期）
文率编号：1006-2971(2010)02-0004-04
去频利技术 Compressocm
压缩机管道振动消减措施研究
姜文全，杨机
（辽宁石油化工大学机械工程学院，辽宁抚顺113001）
■设计研究
摘要：从管道设计、衰减器和孔板等方面进行考虑，对管道内的压力脉动进行消减。为了防止气柱共振和结构共振，从管道布置和支架设计进行研究，得出避免共振的方法。并对某炼油厂压缩机出口管线
振动的实际情况，提出了减振方案，使机组能正常的工作。关键词：往复压缩机；管道；减摄
中图分类号：TH457
文献标识码：A
ResearchofAbsorptionofVibrationinCompressorPipingSystem
JIANG Wen-quan,YANG Fan
(Liaoning Shihua Uninersity,School of Mechnical Engineering, Fushun 113001,China)
Abstract ; From the mainframe design,pipeline design,attenuator and the pore plate and other aspects to consid er,the seduction to in the pipeline pressure oscillation was carried on,the measure of the seduction pipeline in temal pressure pulsation was obtained, In order to prevent air column resonating and structure resonating, con ducts the research from the piping arrangement and the support design, also obtained , The design program on absorption of vibration was advanced for the vibrating case from the outlet in a Refinery and the unit can work in good situation
Key words; reciprocating compressor; pipeline; antivibration
第2种原因是由于脉动气流引起管道受迫振动。往复压缩机的工作特点是具有吸排气呈间歇性
在石油化工行业管线振动是普遍存在的，过去设计人员对压缩机管路的设计，主要从工艺流程角度考虑，并未完全重视管道振动这一力学因素。因此工作后的管线常出现剧烈的振动并伴随噪声，使人们不得不凭经验局部加固，但由手约束的不合理性等原因，长期这样会因局部动应力过大而产生疲劳破坏，给生产带来很大不利影响。因此采取合理
的减振措施是压缩机管线正常运行的安全保证。 2管线振动原因分析
往复压缩机及其管线的振动问题是一个影响因素较多的复杂间题，其主要原因通常有3种！"：
第1种原因是压缩机本身运动部件的动平衡性能差，安装不对中、基础设计不当等，均能引起机组
的振动，从而使与之连接的管道也发生振动。收稿日期：2009=10=30
和周期性变化，必将激起管内气体呈脉动状态，致使管内介质的压力、速度、密度等既随位置变化，又随时间作周期性变化，这种现象称之为气流脉动。脉动的气流，沿管道输送遇到弯头、异径管、控制阀、盲板等元件时，将产生随时间变化的激振力，受此激振力作用，管道系统便产生一定的机械振动响应，压力脉动越强，管道振动的位移峰值和应力越大。
第3种原因是共振。在研究和分析气流脉动引起管路振动时，将同时存在2个振动系统和3个固有频率。一是管内气体形成的气柱系统，它由压缩机气缸的吸排气产生激发使管内压力产生脉动；二是管路结构的机械系统，压力脉动激发管路作机械振动。显然若管路内脉动压力较大，则会对机械振动系统产生较大激振力，引起较强烈的机械振动。第3个频率，即气柱固有频率，管路结构固有频率和压缩机激发频率三者或二者相同及接近时，会产生共振，且表现为耦合振动。系统振动送加，就产生该
