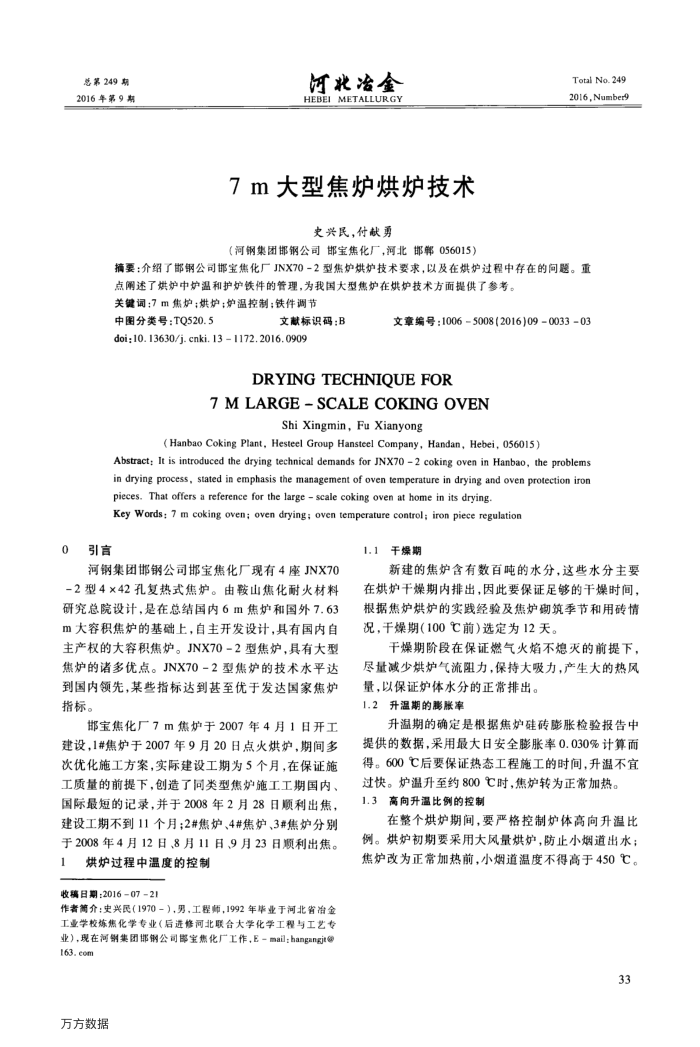

总第249期 2016年第9期
河北治金 HEBEI METALLURGY
7m大型焦炉烘炉技术
史兴民，付献勇
（河钢集团邯钢公司邯宝焦化厂，河北邯郸056015）
Total No.249 2016,Number9
捕要：介绍了邮钢公司邮宝焦化厂JNX70-2型焦炉烘炉技术要求，以及在烘炉过程中存在的间题。重
点阐述了烘炉中炉温和护炉铁件的管理，为我国大型焦炉在烘炉技术方面提供了参考。关键词7m焦炉；烘炉；炉温控制；铁件调节
中图分类号：TQ520.5
文献标识码：B
doi;10.13630/j. cnki. 13 1172. 2016. 0909
文章编号：10065008(2016)09003303
DRYINGTECHNIQUEFOR
7MLARGE-SCALECOKINGOVEN
Shi Xingmin, Fu Xianyong
(Hanbao Coking Plant, Hesteel Group Hansteel Company, Handan, Hebei, 056015)
Abstract: It is introduced the drying technical demands for JNX70 2 coking oven in Hanbao, the problems in drying process, stated in emphasis the management of oven temperature in drying and oven protection iron pieces. That offers a reference for the large scale coking oven at home in its drying.
Key Words: 7 m coking oven; oven drying; oven temperature control; iron piece regulation
0
引言
河钢集团邯钢公司邯宝焦化厂现有4座JNX70
-2型4×42孔复热式焦炉。由鞍山焦化耐火材料研究总院设计，是在总结国内6m焦炉和国外7.63 m大容积焦炉的基础上，自主开发设计，具有国内自主产权的大容积焦炉。JNX70-2型焦炉，具有大型焦炉的诸多优点。JNX70-2型焦炉的技术水平达到国内领先，某些指标达到甚至优于发达国家焦炉指标。
邯宝焦化厂7m焦炉于2007年4月1日开工建设，1#焦炉于2007年9月20日点火烘炉，期间多次优化施工方案，实际建设工期为5个月，在保证施工质量的前提下，创造了同类型焦炉施工工期国内、国际最短的记录，并于2008年2月28日顺利出焦，建设工期不到11个月；2#焦炉、4#焦炉、3#焦炉分别于2008年4月12日、8月11日、9月23日顺利出焦。
烘炉过程中温度的控制收稿日期：20160721
作者第介：史兴民（1970-），男，工程师，1992年毕业于河北窖冶金工业学校炼焦化学专业（后选修河北联合大学化学工程与工艺专业），现在河销集团邮钢公司部宝焦化广工作，E-mail；hangangit@
163.com 万方数据
1.1干燥期
新建的焦炉含有数百吨的水分，这些水分主要在烘炉干燥期内排出，因此要保证足够的干燥时间，根据焦炉烘炉的实践经验及焦炉砌筑季节和用砖情况，干燥期(100℃前）选定为12天。
干燥期阶段在保证燃气火焰不熄灭的前提下，尽量减少烘炉气流阻力，保持大吸力，产生大的热风
量，以保证炉体水分的正常排出。 1.2升温期的膨胀率
升温期的确定是根据焦炉硅砖膨胀检验报告中提供的数据，采用最大日安全膨胀率0.030%计算而得。600℃后要保证热态工程施工的时间，升温不宜
过快。炉温升至约800时，焦炉转为正常加热。.3
高向升温比例的控制
在整个烘炉期间，要严格控制炉体高向升温比例。烘炉初期要采用大风量烘炉，防止小烟道出水；焦炉改为正常加热前，小烟道温度不得高于450℃。
33
