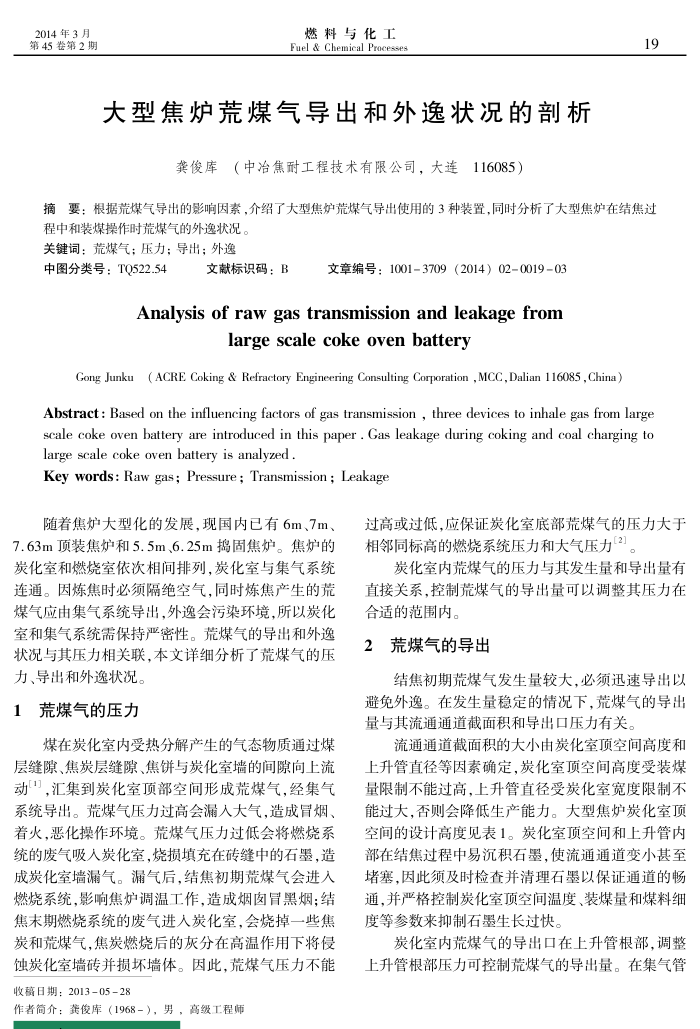

2014年3月第45卷第2期
燃料与化工 Fuel & Chemical Processes
大型焦炉荒煤气导出和外逸状况的部析
龚俊库（中冶焦耐工程技术有限公司，大连116085）
19
摘要：根据荒煤气导出的影响因素，介绍了大型焦炉荒煤气导出使用的3种装置，同时分析了大型焦炉在结焦过
程中和装煤操作时荒煤气的外逸状况。关键词：荒煤气；压力；导出；外逸
中图分类号：TQ522.54
文献标识码：B
文章编号：10013709（2014）02-001903
Analysisof rawgastransmissionandleakagefrom
large scale coke oven battery
Gong Junku（ACRE Coking & Refractory Engineering Consulting Corporation ,MCC,Dalian 116085,China）
Abstract : Based on the influencing factors of gas transmission, three devices to inhale gas from large scale coke oven battery are introduced in this paper . Gas leakage during coking and coal charging to large scale coke oven battery is analyzed.
Key words: Raw gas; Pressure; Transmission ; Leakage
随着焦炉大型化的发展，现国内已有6m、7m、
7.63m顶装焦炉和5.5m、6.25m捣固焦炉。焦炉的炭化室和燃烧室依次相间排列，炭化室与集气系统连通。因炼焦时必须隔绝空气，同时炼焦产生的充煤气应由集气系统导出，外逸会污染环境，所以炭化室和集气系统需保持严密性。荒煤气的导出和外逸状况与其压力相关联，本文详细分析了荒煤气的压
力、导出和外逸状况。 1荒煤气的压力
煤在炭化室内受热分解产生的气态物质通过煤
层缝障，集炭层缝障集饼与炭化室墙的闻隙向上流动”，汇集到炭化室顶部空间形成荒煤气，经集气系统导出。荒煤气压力过高会漏人大气，造成冒烟、着火，恶化操作环境。荒煤气压力过低会将燃烧系统的废气吸人炭化室，烧损填充在砖缝中的石墨，造成炭化室墙漏气。漏气后，结焦初期荒煤气会进人燃烧系统，影响焦炉调温工作，造成烟冒黑烟；结焦末期燃烧系统的废气进人炭化室，会烧掉一些焦炭和荒煤气，焦炭燃烧后的灰分在高温作用下将侵蚀炭化室墙砖并损坏墙体。因此，荒煤气压力不能收稿日期：2013-05-28
作者简介：龚俊库（1968－），男，高级工程师
过高或过低，应保证炭化室底部荒煤气的压力大于相邻同标高的燃烧系统压力和大气压力2]。
炭化室内荒煤气的压力与其发生量和导出量有直接关系，控制荒煤气的导出量可以调整其压力在合适的范围内。
2荒煤气的导出
结焦初期荒煤气发生量较大，必须迅速导出以避免外逸。在发生量稳定的情况下，荒煤气的导出量与其流通通道截面积和导出口压力有关。
流通通道截面积的大小由炭化室顶空间高度和上升管直径等因素确定，炭化室顶空间高度受装煤量限制不能过高，上升管直径受炭化室宽度限制不能过大，否则会降低生产能力。大型焦炉炭化室顶空间的设计高度见表1。炭化室顶空间和上升管内部在结焦过程中易沉积石墨，使流通通道变小甚至堵塞，因此须及时检查并清理石墨以保证通道的畅通，并严格控制炭化室顶空间温度、装煤量和煤料细度等参数来抑制石墨生长过快
炭化室内荒煤气的导出口在上升管根部，调整上升管根部压力可控制荒煤气的导出量。在集气管
