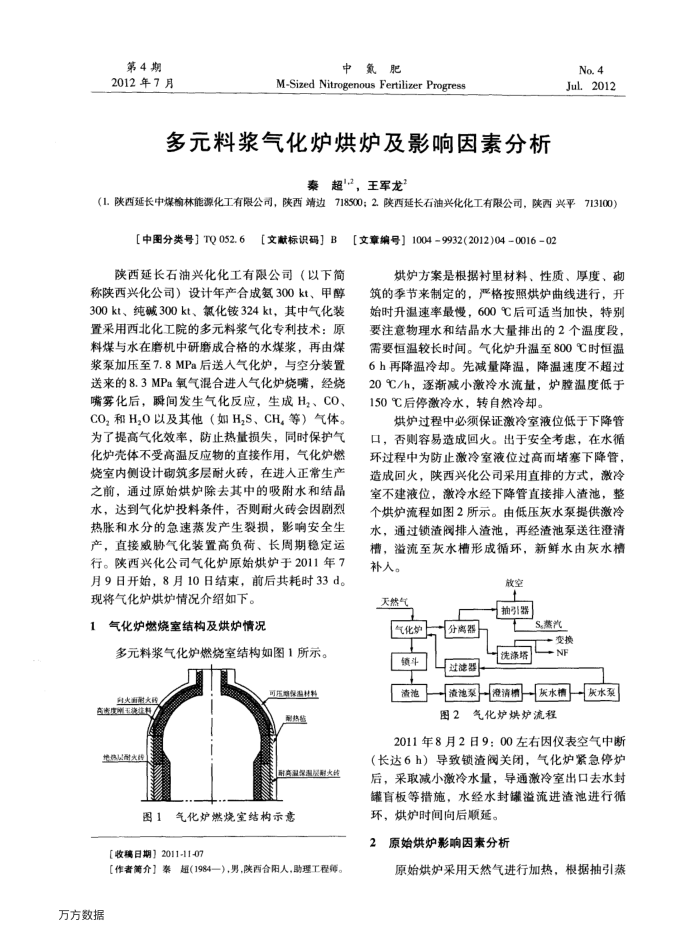

第4期 2012年7月
中氮肥
M-Sized Nitrogenous Fertilizer Progress
多元料浆气化炉烘炉及影响因素分析
泰超"2，王军龙
No.4 Jul.2012
（1.陕西延长中煤榆林能源化工有限公司，陕西靖边718500；2.陕西延长石油兴化化工有限公司，陕西其平713100）
[中图分类号】TQ052.6【文献标识码】B【文章编号】1004-9932(2012)04-0016-02
陕西延长石油兴化化工有限公司（以下简
称陕西兴化公司）设计年产合成氨300kt、甲醇 300kt、纯碱300kt、氯化铵324kt，其中气化装置采用西北化工院的多元料察气化专利技术：原料煤与水在磨机中研磨成合格的水煤浆，再由煤浆泵加压至7.8MPa后送人气化炉，与空分装置送来的8.3MPa氧气混合进人气化炉烧嘴，经烧嘴雾化后，瞬间发生气化反应，生成H、CO、 CO,和H,O以及其他（如H,S、CH，等）气体。为了提高气化效率，防止热量损失，同时保护气化炉壳体不受高温反应物的直接作用，气化炉燃烧室内侧设计砌筑多层耐火砖，在进人正常生产之前，通过原始烘炉除去其中的吸附水和结晶水，达到气化炉投料条件，否则耐火砖会因剧烈热胀和水分的急速蒸发产生裂损，影响安全生产，直接威胁气化装置高负荷、长周期稳定运行。陕西兴化公司气化炉原始烘炉于2011年7 月9日开始，8月10日结束，前后共耗时33d。
现将气化炉烘炉情况介绍如下。 1气化炉燃烧室结构及烘炉情况
多元料浆气化炉燃烧室结构如图1所示。
自火通耐火强商速度洲玉海注势 ea耐大
五雄保温材料
实湿保温能耐大丝
图1气化炉燃烧室结构示意
【收稿日期】2011-11-07
【作者篇介】秦超(1984一），男，陕西合阳人，助理工程师。
万方数据
烘炉方案是根据衬里材料、性质、厚度、砌筑的季节来制定的，严格按照烘炉曲线进行，开始时升温速率最慢，600℃后可适当加快，特别要注意物理水和结晶水大量排出的2个温度段，需要恒温较长时间。气化炉升温至800℃时恒温 6h再降温冷却。先减量降温，降温速度不超过 20℃/h，逐渐减小激冷水流量，炉膛温度低于 150℃后停激冷水，转自然冷却。
烘炉过程中必须保证激冷室液位低于下降管口，否则容易造成回火。出于安全考虑，在水循环过程中为防止激冷室液位过高而堵赛下降管，造成回火，陕西兴化公司采用直排的方式，激冷室不建液位，激冷水经下降管直接排人渣池，整个烘炉流程如图2所示。由低压灰水泵提供激冷水，通过锁渣阀排人渣池，再经渣池泵送往澄清槽，溢流至灰水槽形成循环，新鲜水由灰水槽补人。
放空
天然气
气化炉镇斗清池
分离器
抽引器
S.蒸汽变换 NF
洗涤塔
清池泵澄清棚灰水精灰水泵图2气化炉烘炉流程
2011年8月2日9：00左右因仪表空气中断（长达6h）导致锁渣阀关闭，气化炉紧急停炉后，采取减小激冷水量，导通激冷室出口去水封罐育板等措施，水经水封罐溢流进渣池进行循
环，烘炉时间向后顺延。 2原始烘炉影响因素分析
原始烘炉采用天然气进行加热，根据抽引蒸
