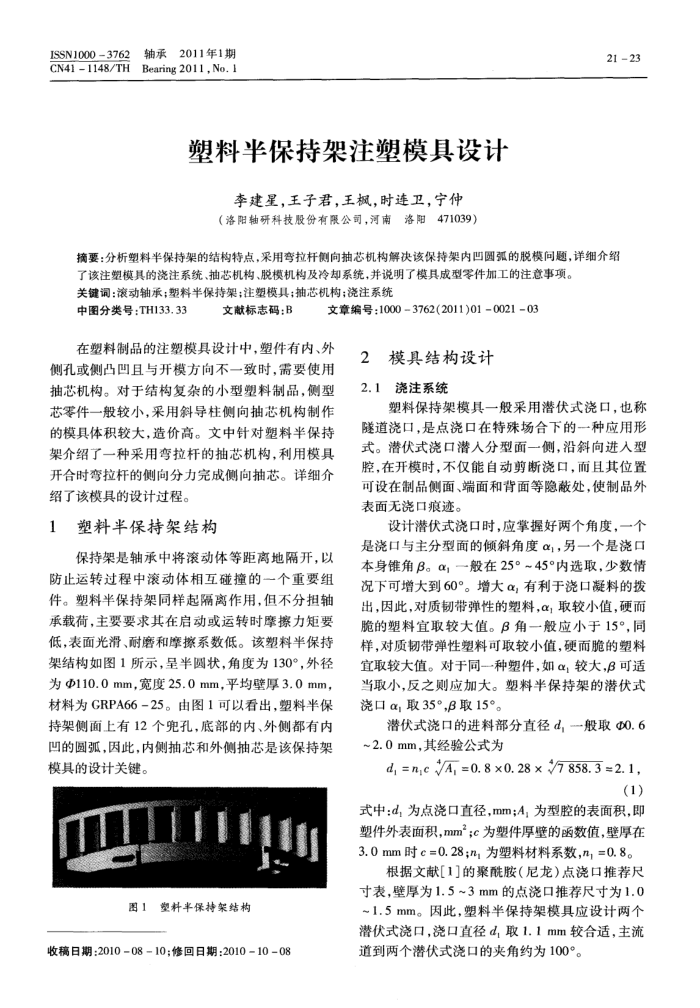

塑料半保持架注塑模具设计 ISSN1000-3762 CN41 1148/TH
轴承2011年1期 Bearing 2011, No. 1
塑料半保持架注塑模具设计
李建星,王子君,王枫,时连卫,宁仲(洛阳轴研科技股份有限公司,河南洛阳471039)
21 23
摘要:分析塑料半保持架的结构特点,采用弯拉杆侧向抽芯机构解决该保持架内凹圆弧的脱模间题,详细介绍
了该注塑模具的浇注系统、抽芯机构、脱模机构及冷却系统,并说明了模具成型零件加工的注意事项。关键调:滚动轴承;塑料半保持架;注塑模具;抽芯机构;浇注系统
中图分类号:TH133.33
文献标志码:B
文章编号:10003762(2011)01002103
在塑料制品的注塑模具设计中,塑件有内、外侧孔或侧凸且与开模方向不一致时,需要使用抽芯机构。对于结构复杂的小型塑料制品,侧型芯零件一般较小,采用斜导柱侧向抽芯机构制作的模具体积较大,造价高。文中针对塑料半保持架介绍了一种采用弯拉杆的抽芯机构,利用模具开合时弯拉耗的侧回分力完成侧同抽芯。详细介绍了该模具的设计过程。
塑料半保持架结构
1
保持架是轴承中将滚动体等距离地隔开,以
防止运转过程中滚动体相互碰撞的个重要组件。塑料半保持架回样起隔离作用,但不分担轴承载荷,主要要求其在启动或运转时摩擦力矩要低,表面光滑、耐磨和壁擦系数低。该塑料半保持架结构如图1所示,呈半圆状,角度为130°,外径为Φ110.0mm,宽度25.0mm,平均壁厚3.0mm,材料为GRPA66-25。由图1可以看出,塑料半保持架侧面上有12个兜孔,底部的内、外侧都有内凹的圆弧,因此,内侧抽芯和外侧抽芯是该保持架模具的设计关键。
图1塑料半保持架结构
收稿日期:2010-08-10;修回日期:2010-10-08
2模具结构设计 2
2.1
浇注系统
塑料保持架模具一般采用潜伏式浇口,也称隧道浇口,是点浇口在特殊场合下的一种应用形式。潜伏式浇口潜人分型面一侧,沿斜向进入型腔,在开模时,不仅能自动剪断浇口,而且其位置可设在制品侧面、端面和背面等隐敲处,使制品外表面无浇口痕迹。
设计潜伏式浇口时,应掌握好两个角度,一个是浇口与主分型面的倾斜角度α1,另一个是浇口本身锥角β。α;一般在25°~45°内选取,少数情况下可增大到60°。增大α,有利于浇口凝料的拨出,因此,对质韧带弹性的塑料,α,取较小值,硬而脆的塑料宜取较大值。β角一般应小于15°同样,对质韧带弹性塑料可取较小值,硬而脆的塑料宜取较大值。对于同--种塑件,如α,较大,βB可适当取小,反之则应加大。期料半保持架的潜伏式浇口α,取35°β取15°。
潜伏式浇口的进料部分直径d,--般取0.6 ~2.0mm,其经验公式为
d, =nc/A,=0.8×0.28×/7858.3=2.1,
(1)
式中:d,为点浇口直径,mm;A,为型腔的表面积,即塑件外表面积,mm;c为塑件厚壁的函数值,壁厚在 3.0mm时c=0.28;n,为塑料材料系数,n,=0.8。
根据文献[1]的聚酰胺(尼龙)点浇口推荐尺寸表,壁厚为1.5~3mm的点浇口推荐尺寸为1.0 ~1.5mm。因此,塑料半保持架模具应设计两个潜伏式浇口,浇口直径d,取1.1mm较合适,主流道到两个潜伏式浇口的夹角约为100°。
