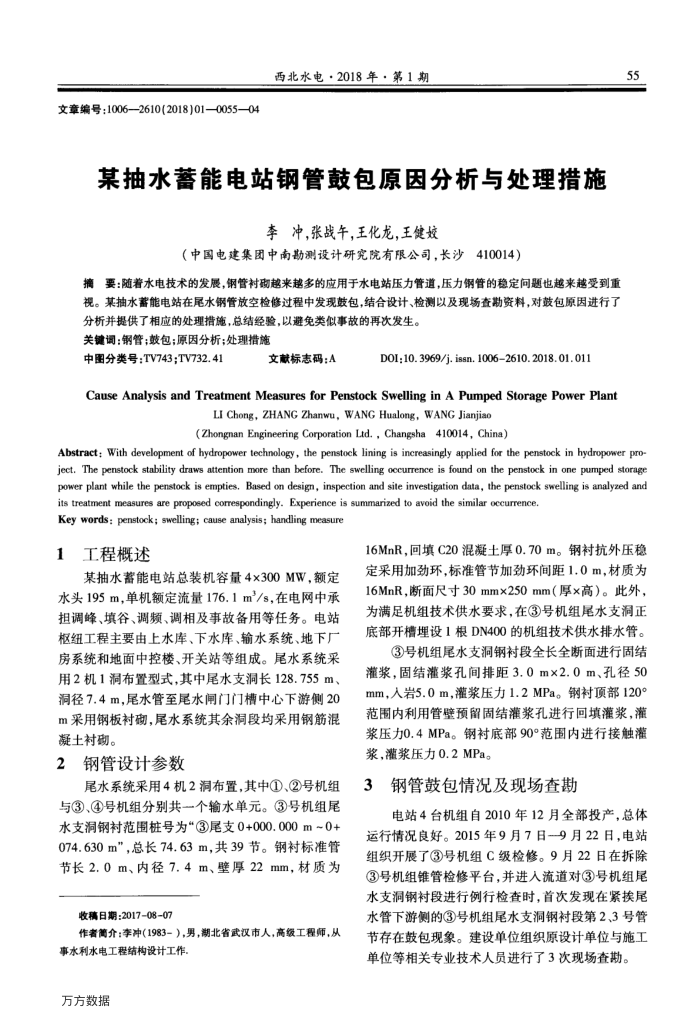

文章编号：1006—2610(2018)01—0055—04
西北水电·2018年·第1期
某抽水蓄能电站钢管鼓包原因分析与处理措施
李冲，张战午，王化龙，王健姣
（中国电建集团中南勘测设计研究院有限公司，长沙410014）
摘要：随着水电技术的发展，钢管衬砌越来越多的应用于水电站压力管道，压力钢管的稳定间题也越来越受到重视。某抽水蓄能电站在尾水钢管放空检修过程中发现鼓包，结合设计、检测以及现场查勘资料，对鼓包原因进行了
分析并提供了相应的处理措施，总结经验，以避免类似事故的再次发生。关键调：钢管；鼓包；原因分析；处理措施
中图分类号：TV743；TV732.41
文献标志码：A
D01:10.3969/j.issn. 10062610.2018.01.011
Cause Analysis and Treatment Measures for Penstock Swelling in A Pumped Storage Power Plant
LI Chong, ZHANG Zhanwu, WANG Hualong, WANG Jianjiao(Zhongnan Engineering Corporation Ltd. , Changsha 410014, China)
55
Abstract: With development of hydropower technology, the penstock lining is increasingly applied for the penstock in hydropower pro ject. The penstock stability draws attention more than before. The swelling occurrence is found on the penstock in one pumped storage power plant while the penstock is empties, Based on design, inspection and site investigation data, the penstock swelling is analyzed and
its treatment measures are proposed correspondingly- Experience is summarized to avoid the similar occurrence. Key words: penstock; swelling; cause analysis; handling measure
1工程概述
某抽水蓄能电站总装机容量4x300MW，额定水头195m，单机额定流量176.1m/s，在电网中承担调峰、填谷、调频、调相及事故备用等任务。电站枢纽工程主要由上水库、下水库、输水系统、地下厂房系统和地面中控楼、开关站等组成。尾水系统采用2机1洞布置型式，其中尾水支洞长128.755m、洞径7.4m，尾水管至尾水闸门门槽中心下游侧20 m采用钢板衬砌，尾水系统其余洞段均采用钢筋混
凝土衬砌。 2
钢管设计参数
尾水系统采用4机2洞布置，其中①、②号机组与③、④号机组分别共一个输水单元。③号机组尾水支洞钢衬范围桩号为"③尾支0+000.000m~0+ 074.630m”，总长74.63m，共39节。钢衬标准管节长2.0m、内径7.4m、壁厚22mm，材质为
收稿日期：2017-08-07
作者简介：李冲（1983-），男，湖北省武汉市人，高级工程师，从
事水利水电工程结构设计工作万方数据
16MnR，回填C20混凝土厚0.70m。钢衬抗外压稳定采用加劲环，标准管节加劲环间距1.0m，材质为 16MnR，断面尺寸30mm×250mm（厚×高）。此外，为满足机组技术供水要求，在③号机组尾水支洞正底部开槽埋设1根DN400的机组技术供水排水管。
③号机组尾水支洞钢衬段全长全断面进行固结灌浆，固结灌浆孔间排距3.0m×2.0m、孔径50 mm，人岩5.0m，灌浆压力1.2MPa。钢衬顶部120° 范围内利用管壁预留固结灌浆孔进行回填灌浆，灌浆压力0.4MPa。钢衬底部90°范围内进行接触灌浆，灌浆压力0.2MPa。
3
钢管鼓包情况及现场查斯
电站4台机组自2010年12月全部投产，总体
运行情况良好。2015年9月7日－9月22日，电站组织开展了③号机组C级检修。9月22日在拆除 ③号机组锥管检修平台，并进人流道对③号机组尾水支洞钢衬段进行例行检查时，首次发现在紧挨尾水管下游侧的③号机组尾水支洞钢衬段第2、3号管节存在鼓包现象。建设单位组织原设计单位与施工单位等相关专业技术人员进行了3次现场查勘。
