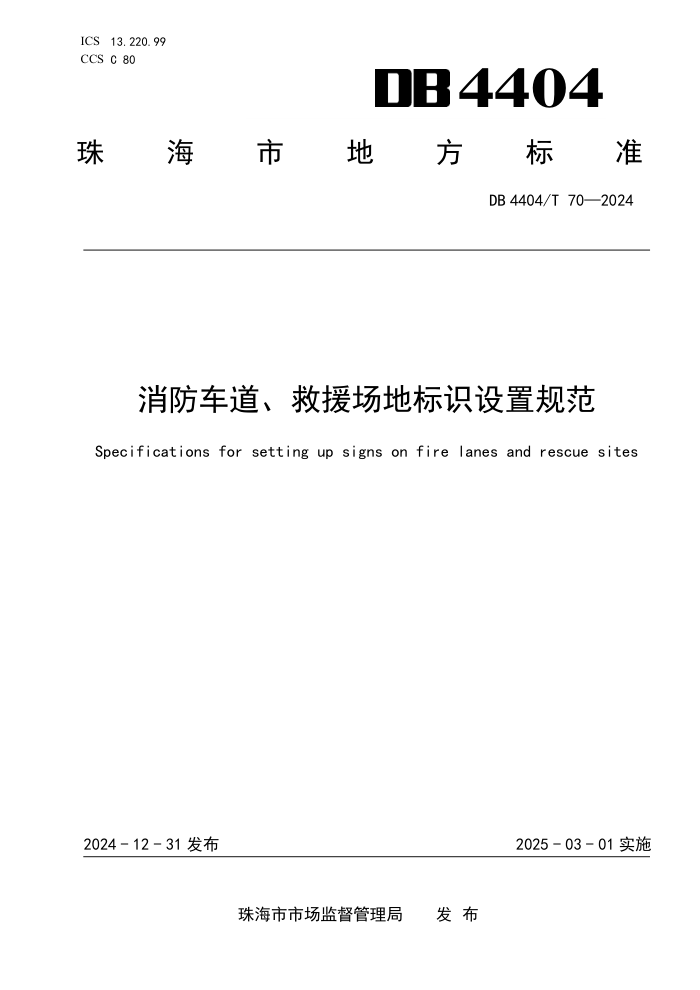

?1994-2017 China Academic Journal Electronic Publishing House, AIl rights reserved.http://www.cnki.net ICS 13.220.99
CCS C 80 4404
珠
海 市 地 方 标 准
DB 4404/T 70—2024
消防车道、救援场地标识设置规范
Specifications for setting up signs on fire lanes and rescue sites
2024 - 12 - 31 发布
2025 - 03 - 01 实施
珠海市市场监督管理局 发 布
DB 4404/T 70—2024
目
次
前言 ................................................................................. II
1 范围 ............................................................................... 1
2 规范性引用文件 ..................................................................... 1
3 术语和定义 ......................................................................... 1
4 基本要求 ........................................................................... 1
5 标识分类 ........................................................................... 2
标线 ........................................................................... 2
标牌 ........................................................................... 2
标志 ........................................................................... 2
路标 ........................................................................... 2
6 设置要求 ........................................................................... 2
标线 ........................................................................... 2
标牌 ........................................................................... 6
标志 .......................................................................... 10
路标 .......................................................................... 15
参考文献 ............................................................................. 16
I
DB 4404/T 70—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由珠海市消防救援支队提出并归口。
本文件起草单位：珠海市消防救援支队、珠海市住房和城乡建设局、广东省珠海市质量技术监督标
准与编码所。
本文件主要起草人：李汕、彭辉庭、刘拓、彭洛克、朱雄威、余俊斌、黄凌霄、林立文、黎宙、李瑄。
II
DB 4404/T 70—2024
消防车道、救援场地标识设置规范
1 范围
本文件规定了消防车道、救援场地标识的基本要求、标识分类、设置要求。
本文件适用于珠海市机关、团体、企业、事业单位内部消防车道、救援场地标识的设置，村（居）
可参照执行。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 16311 道路交通标线质量要求和检测方法
GB/T 24722 路面标线用玻璃珠
3 术语和定义
下列术语和定义适用于本文件。
标线 marked line
划设于路面、路缘石上的各种线条，用以指示消防车道和救援场地边界轮廓。
标牌 signboard
附设于建筑外墙或单独使用的标识牌，用以表示与消防救援相关的信息。
标志 sign
划设于地面的文字、图形、符号，用以说明标线的作用。
路标 road sign
安装固定在路面或道路两侧起标线作用的突起块或短柱。
消防车道、救援场地标识 signs of fire lanes,rescue sites
划设在道路、场地的各种线条、文字及设置的标牌等，具有消防指示或禁令作用，向消防救援人员
和公众传递建筑物消防车通道、实施救援时室外消防设施操作场地、消防车登高操作场地和消防救援窗
口等位置、边界等信息的标线、标牌、标志、路标等构成的指示系统，可以组合或单独使用。
4 基本要求
消防车道、救援场地标识应设置在不可移动物件上明显位置，且不应影响建筑物及室外场地正常
使用功能。
1
DB 4404/T 70—2024
消防车道、救援场地标识指示的信息应清晰、明确、简洁，便于救援人员、公众发现、认读，不
应指示本文件规定以外的其他无关信息。
消防车道、救援场地标识的文字应使用中文标准简化汉字，可视情况加注外文。
消防车道、救援场地标识的材质应使用抗滑、耐磨、阻燃材料，应符合 GB/T 16311 的要求；标线
所使用的玻璃珠应符合 GB/T 24722 的要求。
消防车道、救援场地标识应定期维护，确保固定、完整、清晰、有效，不应遮挡、占压。
5 标识分类
标线
标线分为以下三种类型：
a) 消防车道标线：用以划分消防车道与其他用途车道或场地的分界；
b) 消防回车场地标线：用以划分消防车回车场地与其他道路、场地的分界；
c) 消防车登高操作场地标线：用以划分救援时消防车登高操作场地与其他道路、场地的分界。
标牌
标牌按设置部位和指示内容，可作如下分类：
a) 按设置部位：
1) 外墙标牌：附设于建筑物外墙面的标识牌；
2) 独立标牌：不依附于建筑物，单独设置的标识牌。
b) 按指示内容：
1) 消防总平面标牌；
2) 消防车道标牌；
3) 消防回车场地标牌；
4) 消防车登高操作场地标牌；
5) 室外消防设施操作场地标牌；
6) 消防救援窗口标牌。
标志
标志按指示内容分为消防车道标志、消防回车场地标志、消防车登高操作场地标志、室外消防设施
操作场地标志。
路标
路标分为以下两种类型：
a) 突起路标：设于消防车回车场地、消防车道转弯处、路面颜色与标线相近处或人车分流的消防
车道，用以指示消防车道边缘的路标；
b) 柱式轮廓标：特殊情况不能标线的，应设置柱式轮廓标，指示消防车道位置。
6 设置要求
标线
6.1.1 一般要求
2
DB 4404/T 70—2024
6.1.1.1 标线颜色的色度性能应符合 GB/T 16311 的规定。
6.1.1.2 连续设置的实线类标线，宜每隔 15000 mm 设置排水缝，与排水方向垂直的其他标线，应沿排
水方向设置排水缝，排水缝宽度宜为 30 mm~50 mm。
6.1.2 消防车道标线
6.1.2.1 消防车道标线应划设于消防车道的边缘路面，两条标线内侧的水平间距为消防车道宽度，宽
度不应小于 4000 mm。
6.1.2.2 消防车道标线在临路侧缘石划设时，应在缘石立面和顶面划设黄色禁止停车标线。
6.1.2.3 标线为黄色单实线，距路面边缘不宜小于 300 mm，线宽 150 mm。如图 1、图 2、图 3 所示。
6.1.2.4 连续设置的实线类标线，宜每隔 15000 mm 左右设置排水缝，与排水方向垂直的其他标线，应
沿排水方向设置排水缝，排水缝宽度宜为 30 mm~50 mm。
单位为毫米
图1 消防车道直线标线
单位为毫米
3
DB 4404/T 70—2024
图2 消防车道转弯标线
单位为毫米
图3 穿越建筑物消防车道标线
6.1.3 消防回车场地标线
4
DB 4404/T 70—2024
消防回车场地标线应划设于消防回车场地边缘，标线为连续单实线，距场地边缘不宜小于300 mm，
线宽150 mm。如图4所示。
单位为毫米
图4 消防回车场地标线
6.1.4 消防车登高操作场地标线
消防车登高操作场地标线应划设于消防车登高操作场地边缘，标线为连续单实线，距场地边缘不宜
小于300 mm，线宽150 mm。如图5、图6所示。
单位为毫米
图5 消防车登高操作场地标线
单位为毫米
5
DB 4404/T 70—2024
图6 消防车登高操作场地标线
标牌
6.2.1 一般要求
6.2.1.1 标牌图案和文字应清晰、易辨认，文字应采用黑体汉字，数字应采用阿拉伯数字，按从左至
右，从上至下顺序排列。
6.2.1.2 标牌应采取自发光材料或逆反射材料制作，以确保在夜间或较暗环境下正常使用。
6.2.1.3 除消防救援窗口标牌外，其他标牌宜设置于消防车道同一侧，标牌下边缘距地面不宜小于 1800 mm。
6.2.1.4 除消防救援窗口标牌外，其他标牌宜采用矩形，长度不应小于 800 mm、宽度不应小于 400 mm、
长宽比宜为 2：1，边框不应小于 15 mm，衬边不应小于 6 mm。
6.2.1.5 除消防救援窗口标牌外，其他标牌宜为蓝底，“消防车道禁止占用”“消防回车场地禁止占
用”“消防登高操作场地禁止占用”“消防设施操作场地禁止占用”等提示字样及边框颜色应为白色，
衬边应为蓝色；禁止标志为白底红圈红斜杠，“停”“限高”“坡度”等字样为黑色黑体字。
6.2.2 消防总平面标牌
6.2.2.1 室外消防车道出入口应设置不少于一处消防总平面标牌，可采用外墙标牌或独立标牌。
6.2.2.2 平面图应示意地界内消防总平面布局，包括消防车道、消防车登高操作场地、消防车回车场
地、室外消火栓、水泵结合器、消防车道转弯半径、消防控制室、消防水泵房等信息。
6.2.2.3 消防总平面标牌长度不应小于 1500 mm、宽度不应小于 1000 mm，长宽比宜为 1.5:1，如图 7
所示。
6
DB 4404/T 70—2024
单位为毫米
图7 消防总平面标牌
6.2.3 消防车道标牌
6.2.3.1 室外消防车道出入口及消防车道其他适当位置应设置消防车道标牌，可采用外墙标牌或独立
标牌。
6.2.3.2 穿过建筑物的消防车道洞口上方或右侧应设置消防车道标牌，宜采用外墙标牌，并标识洞口
的净空高度。
6.2.3.3 消防车道为坡道时，宜在标牌中标识具体坡度。
6.2.3.4 消防车道标牌的做法如图 8、图 9、图 10 所示。
单位为毫米
图8 消防车道标牌
单位为毫米
7
DB 4404/T 70—2024
图9 消防车道标牌
单位为毫米
图10 消防车道标牌
6.2.4 救援场地标牌
6.2.4.1 消防回车场地靠近消防车道一侧应设置消防回车场地标牌。
6.2.4.2 消防车登高操作场地靠近消防车道一侧应设置不少于一处消防车登高操作场地标牌。
6.2.4.3 室外消防设施操作场地一侧应设置室外消防设施操作场地标牌。
6.2.4.4 消防回车场地、消防车登高操作场地、室外消防设施操作场地标牌可采用外墙标牌或独立标
牌。
6.2.4.5 消防回车场地、消防车登高操作场地、室外消防设施操作场地标牌的做法如图 11、图 12、图
13 所示。
8
DB 4404/T 70—2024
单位为毫米
图11 消防回车场地标牌
单位为毫米
图12 消防车登高操作场地标牌
单位为毫米
图13 室外消防设施操作场地标牌
9
DB 4404/T 70—2024
6.2.5 消防救援窗口标牌
6.2.5.1 建筑物消防救援窗口玻璃表面应设置消防救援窗口标牌，并确保在窗内外均可被发现和认读。
6.2.5.2 消防救援窗口标牌宜为倒三角的等边三角形。设于住宅建筑的消防救援窗口标牌边长不宜小
于 300 mm，设于其他建筑的消防救援窗口标牌边长不宜小于 600 mm，边框不宜小于 40 mm。
6.2.5.3 标牌底色应为红色，边框和字体应为黄色，做法如图 14 所示。
单位为毫米
图14 消防救援窗口标牌
标志
6.3.1 一般要求
标志应采用黑体汉字，标志颜色为黄色，文字清晰易辨认。
6.3.2 消防车道标志
6.3.2.1 消防车道标志按划设部位分为消防车道出入口标志和消防车道沿途标志。
6.3.2.2 消防车道出入口中央沿进入方向地面应划设消防车道出入口标志，在黄色方框线内标注“消
防车道禁止占用”黄色文字，标志规格应符合表 1 的要求，做法如图 15 所示。
表1 消防车道出入口标志规格
项 目 规 格
字宽/mm 350
字高/mm 350
字横向间距/mm 50
字纵向间距/mm 50
字与上下边框间距 上下间距相等
字与左右边框间距/mm 75
外边框线宽/mm 200
10
DB 4404/T 70—2024
表1 消防车道出入口标志规格（续）
项 目 规 格
内边框线宽/mm 150
内部网格线宽/mm 100
内部网格线与外边框夹角度数/° 45
单位为毫米
图15 消防车道出入口标志
6.3.2.3 消防车道沿途路面中央应划设消防车道沿途标志，在黄色方框线内标注“消防车道禁止占用”
黄色文字，沿途标志之间的距离不宜大于 20 m，标志规格应符合表 2 的要求，做法如图 16 所示。
表2 消防车道沿途标志规格
单位为毫米
项 目 规 格
方框线长度 2000
方框线宽度 2000
边框线线宽 150
项 目 规 格
字宽 350
11
DB 4404/T 70—2024
表 2 消防车道沿途标志规格（续）
单位为毫米
项 目 规 格
字高 350
字横向间距 50
字纵向间距 50
字与上下边框间距 475
字与左右边框间距 75
单位为毫米
图16 消防车道沿途标志
6.3.3 消防回车场地标志、消防车登高操作场地标志
消防回车场地和消防车登高操作场地出入口沿进入方向应分别划设消防回车场标志、消防车登高
操作场地标志，在黄色方框线内分别标注“消防回车场地”“消防登高操作场地”黄色文字，标志规格
应符合表3、表4的要求，做法如图17、图18所示。
表3 消防回车场地标志规格
单位为毫米
项 目 规 格
横向 竖向
方框线长度 4000 2000
方框线宽度 2000 4000
边框线线宽 100 100
字宽 500 630
字高 500 630
字横向间距 80 100
字与上下边框间距 650 855
12
DB 4404/T 70—2024
表 3 消防回车场地标志规格（续）
单位为毫米
项 目 规 格
横向 竖向
字与左右边框间距 200 220
单位为毫米 单位为毫米
a）消防回车场地标志（横向） b）消防回车场地标志（竖向）
图17 消防回车场地标志
表4 消防车登高操作场地标志规格
单位为毫米
项 目 规 格
横向 竖向
方框线长度 4000 2000
方框线宽度 2000 4000
边框线线宽 100 100
字宽 500 630
字高 500 630
字横向间距 80 100
字与上下边框间距 360 490
字与左右边框间距 780 220
13
DB 4404/T 70—2024
单位为毫米 单位为毫米
a）消防车登高操作场地标志（横向） b）消防车登高操作场地标志（竖向）
图18 消防车登高操作场地标志
6.3.4 室外消防设施操作场地标志
室外消火栓、水泵接合器等室外消防设施如未贴邻消防车道设置，且操作面一侧设有供其他车辆通
行或停放区域的，应在室外消防设施操作面两侧沿道路方向各5000 mm范围划设室外消防设施操作场地
标志，标志规格应符合表5的要求，做法如图19所示。
因场地限制划设确有困难的，可按本文件第6.2.4.3的规定，仅设置室外消防设施操作场地标牌。
室外消防设施两侧沿道路方向各5000 mm范围内禁止停放机动车。
表5 室外消防设施操作场地标志规格
项 目 规 格
方框线长度/mm 10000
方框线宽度/mm 4000
边框线线宽/mm 150
内部网格线宽/mm 100
内部网格线与外边框夹角度数/° 45
14
DB 4404/T 70—2024
单位为毫米
图19 室外消防设施操作场地标志
路标
6.4.1 道路或场地的颜色如与标线颜色相近，应采用突起路标或轮廓标。
6.4.2 突起路标或柱式轮廓标宜与标牌配合设置。
6.4.3 突起路标与标线配合使用时应采用定向反光型，颜色与标线颜色一致，设置间距不宜大于 3000
mm， 其反光面与车行方向相对。
6.4.4 柱式轮廓标应在消防车道左右对称设置，反射器颜色宜为白色。
6.4.5 柱式轮廓标应沿行车方向连续设置，设置间距为 6000 mm，距与相衔接标线端部不应大于 3000
mm。
6.4.6 柱式轮廓标设置高度不应小于 600 mm，反射器的安装角度宜与驾驶员视线方向垂直。
15
DB 4404/T 70—2024
参 考 文 献
[1] GB 5768.2—2022 道路交通标志和标线 第 2 部分：道路交通标志
[2] GB 5768.3—2009 道路交通标志和标线 第 3 部分：道路交通标线
[3] GB 50016—2014 建筑设计防火规范
[4] GB 51038—2015 城市道路交通标志和标线设置规范
[5] GB 55037—2022 建筑防火通用规范
[6] 全国人民代表大会常务委员会.中华人民共和国消防法.2021 年
[7] 全国人民代表大会常务委员会. 中华人民共和国道路交通安全法.2021 年
[8] 中华人民共和国应急管理部.高层民用建筑消防安全管理规定：中华人民共和国应急管理部
令（第 5 号）.2021 年.
[9] 广东省人民政府.广东省消防工作若干规定.粤府令〔2021〕282 号.2021 年.
[10] 应急管理部消防救援局.消防救援局关于进一步明确消防车通道管理若干措施的通知.应急
消〔2019〕334 号.2019 年
16
