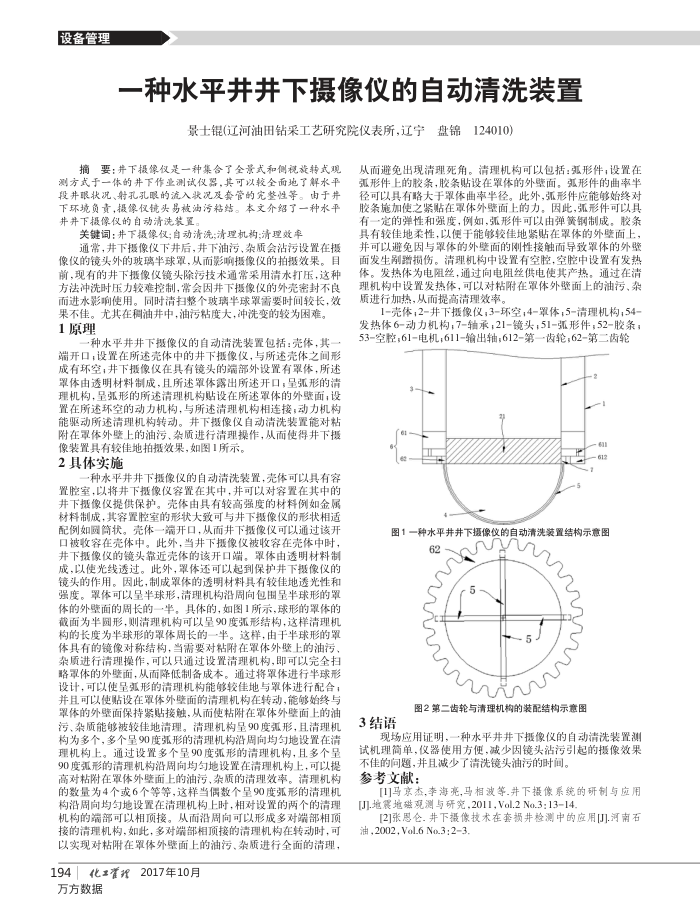

一种水平井井下摄像仪的自动清洗装置
景士锟(辽河油田钻采工艺研究院仪表所，辽宁盘锦
124010
摘要：并下摄像仪是一种集合了全景式和侧税茂转式观测方式于一体的并下作业测试仪器，其可以较全面地了解水平段并眼状况、射孔孔眼的流入状况及套管的完整性等。由于并下环境负责，摄像仅镜头易被油污粘结。本文介绍了一种水平并并下摄像仪的自动清洗装置
关键词：并下摄像仪；自动清洗；清理机构；清理效率
通常，井下摄像仪下井后，井下油污、杂质会沾污设置在摄像仪的镜头外的玻璃半球罩，从而影响摄像仪的拍摄效果。目前，现有的井下摄像仪镜头除污技术通常采用清水打压，这种方法冲洗时压力较难控制，常会因并下摄像仪的外壳密封不良而进水影响使用。同时清扫整个玻璃半球罩雷要时间较长，效
果不佳。尤其在稠油井中，油污粘度大，冲洗变的较为困难。 1原理
种水平并井下摄像仪的自动清洗装置包括：壳体，其
端开口设置在所述壳体中的井下摄像仪，与所述壳体之间形成有环空；井下摄像仪在具有镜头的端部外设置有罩体，所述罩体由透明材料制成，且所述罩体露出所述开口，呈弧形的清理机构，呈弧形的所述清理机构贴设在所述罩体的外壁面，设置在所述环空的动力机构，与所述清理机构相连接，动力机构能驱动所述清理机构转动。并下摄像仪自动清洗装置能对粘附在罩体外壁上的油污、杂质进行清理操作，从面使得井下摄
像装置具有较佳地拍摄效果，如图1所示。 2具体实施
种水平井井下摄像仪的自动清洗装置，壳体可以具有容置腔室，以将井下摄像仪容置在其中，并可以对容置在其中的并下摄像仪提供保护。壳体由具有较高强度的材料例如金属材料制成，其容置腔室的形状大致可与井下摄像仪的形状相适配例如回筒状。壳体一端开口，从面井下摄像仪可以通过该开口被收容在壳体中。此外，当井下摄像仪被收容在壳体中时，井下摄像仪的镜头靠近壳体的该开口端。罩体由透明材料制成，以使光线透过。此外，罩体还可以起到保护并下摄像仪的镜头的作用。因此，制成罩体的透明材料具有较佳地透光性和强度。罩体可以呈半球形，清理机构沿周向包围呈半球形的罩体的外壁面的周长的一半，具体的，如图1所示，球形的罩体的截面为半圆形，则清理机构可以呈90度弧形结构，这样清理机构的长度为半球形的罩体周长的一半。这样，由于半球形的罩体具有的镜像对称结构，当需要对粘附在罩体外壁上的油污，杂质进行清理操作，可以只通过设置清理机构，即可以完全扫略罩体的外壁面，从而降低制备成本。通过将罩体进行半球形设计，可以使呈弧形的清理机构能够较佳地与罩体进行配合；并且可以使贴设在罩体外壁面的清理机构在转动，能够始终与罩体的外壁面保持紧贴接触，从而使粘附在罩体外壁面上的油污、杂质能够被较佳地清理。清理机构呈90度弧形，且清理机构为多个，多个呈90度弧形的清理机构沿周向均勺地设置在清理机构上。通过设置多个呈90度弧形的清理机构，且多个呈 90度弧形的清理机构沿周向均匀地设置在清理机构上，可以提高对粘附在罩体外壁面上的油污、杂质的清理效率。清理机构的数量为4个或6个等等，这样当偶数个呈90度弧形的清理机构沿周向均匀地设置在清理机构上时，相对设置的两个的清理机构的端部可以相项接。从面沿周向可以形成多对端部相项接的清理机构，如此，多对端部相顶接的清理机构在转动时，可以实现对粘附在罩体外壁面上的油污、杂质进行全面的清理，
194化崔界2017年10月万方数据
从而避免出现清理死角。清理机构可以包括：弧形件；设置在弧形件上的胶条，胶条贴设在罩体的外壁面。弧形件的曲率半径可以具有略大于罩体曲率半径。此外，弧形件应能够始终对胶条施加使之紧贴在罩体外壁面上的力。因此，弧形件可以具有一定的弹性和强度，例如，弧形件可以由弹策钢制成。胶条具有较佳地柔性，以便于能够较佳地紧贴在罩体的外壁面上，并可以避免因与罩体的外壁面的刚性接触而导致罩体的外壁面发生刷蹭损伤。清理机构中设置有空腔，空腔中设置有发热体。发热体为电阻丝，通过向电阻丝供电使其产热，通过在清理机构中设置发热体，可以对粘附在罩体外壁面上的油污，杂质进行加热，从而提高清理效率。
1壳体，2井下摄像仪，3环空，4氧体，5-清理机构；54 发热体6-动力机构，7轴承，21-镜头，51-弧形件，52-胶条； 53-空腔;61-电机;611-输出轴;612-第一齿轮;62-第二齿轮
63 612
图1一种水平井井下摄像仪的自动清洗装置结构示意图
ss
62
Uy 5
5
图2第二齿轮与清理机构的装配结构示意图
3结语
现场应用证明，一种水平并并下摄像仪的自动清洗装置测试机理简单，仪器使用方便，减少因镜头沾污引起的摄像效果
不佳的问题，并且减少了清洗镜头油污的时闻。参考文献：
[1]马京杰,李海亮,马相波等.并下摄像系统的研制与应用[J].地震地磁观测与研究,2011,Vol.2No.3:1314.
[2]张恩仑.井下摄像技术在套损井检测中的应用[1].河南石油,2002.Vol.6 No.3:23.
