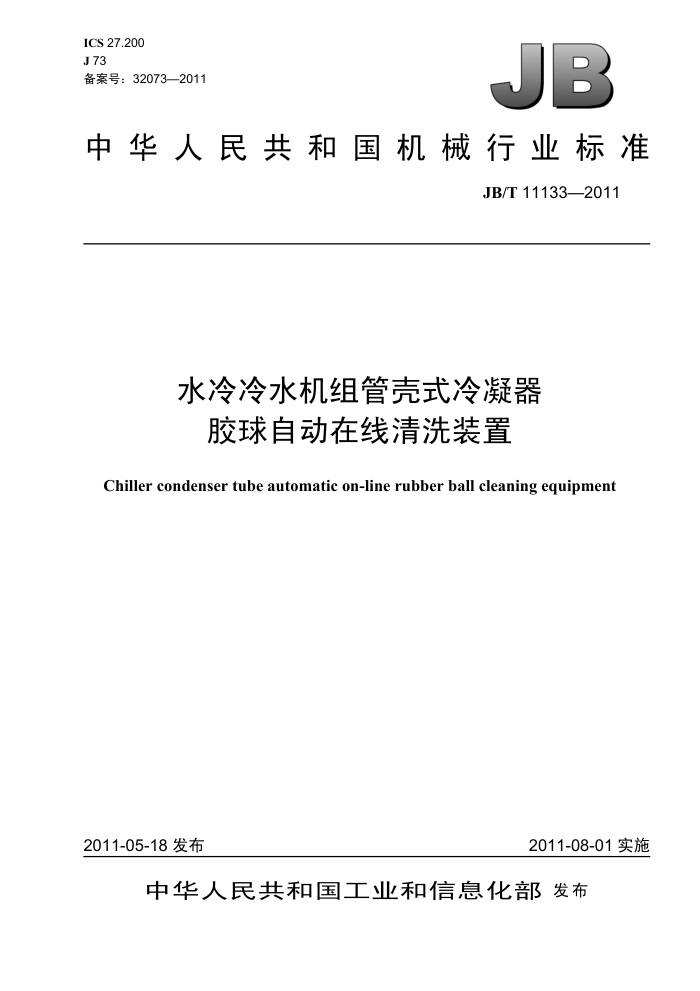

ICS 27.200 J73 备案号：32073—2011
B
中华人民共和国机械行业标准
JB/T 11133—2011
水冷冷水机组管壳式冷凝器
胶球自动在线清洗装置
Chiller condenser tube automatic on-line rubber ball cleaning equipment
2011-08-01实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 11133—2011
目 次
前言， 1 范围….
....I
规范性引用文件. 3 术语和定义…… 4型式与基本参数.. 4.1 型式 4.2 型号... 5　要求. 5.1 -般要求. 5.2 主要设备要求.. 5.3 安全要求, 5.4 性能要求 6 适用条件.. 7 试验方法…. 7.1 测量仪表.. 7.2 试验.…. 8 检验规则 8.1 般要求. 8.2 检验分类.. 8.3 出厂检验. 8.4 型式检验 9 标志、包装、运输和贮存 9.1 标志. 9.2 包装.. 9.3 运输.. 9.4 贮存附录A（资料性附录）冷水机组冷凝温度和温度端差对冷水机组性能的影响. 图1 工作原理图 2 工作原理图 A.1蒸气压缩制冷循环的 lgp-h. 表 1清洗装置的组成表 2测量仪表的型式及准确度, 表．清洗装置的使用性能数据.．表4检验项目.. 表 A.1冷凝温度对逆卡诺循环制冷系数的影响表 A.2 冷凝温度对理论制冷循环制冷系数的影响
2
··...·...3
......
.......................
...............
3
...
...6
...................................
....................................
: 6
......
....8
.......................
.................................
.8
X
....2
10
6
.......................
..................... JB/T 11133—2011
前言
本标准附录 A 是资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口。 本标准主要起草单位：深圳市勤达富节能技术有限公司、华南理工大学本标准主要起草人：倪永刚、刘金平、张亚军、王海鹏、谭卫湘、刘雪峰、张永康、刘文飞。 本标准是首次发布。
1I JB/T 11133—2011
水冷冷水机组管壳式冷凝器胶球自动在线清洗装置
1范围
本标准规定了水冷冷水机组管壳式冷凝器胶球自动在线清洗装置（以下简称“清洗装置”）的术语和定义、型式与基本参数、要求、适用条件、试验方法、检验规则、标志、包装、运输和贮存等。
本标准适用于水冷冷水机组管壳式冷凝器胶球自动在线清洗装置，同时也适用水冷冷水机组管壳式满液蒸发器胶球自动在线清洗装置，冷却水走管程温度不超过80℃的水冷管壳式换热器胶球自动在线清洗装置也可参考使用。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB 151管壳式换热器 GB/T 191 包装储运图示标志（GB/T191－2008，ISO 780：1997，MOD） GB/T 983 不锈钢焊条 GB/T 3216 回转动力泵水力性能验收试验 1级和2级（GB/T 3216一2005，ISO 9906：1999,
MOD)
GB/T 3280 不锈钢冷轧钢板和钢带 GB/T 3797 电气控制设备 GB/T 3853 容积式压缩机验收试验（GB/T3853－1998，eqvISO1217：1996） GB/T 5117 碳钢焊条 GB/T 7251.8 低压成套开关设备和控制设备智能型成套设备通用技术要求 GB/T 8163流体输送用无缝钢管 GB/T 11253 碳素结构钢冷轧薄钢板及钢带 GB/T 12771 流体输送用不锈钢焊接钢管 GB 50050　工业循环冷却水处理设计规范 HG/T 21637 化工管道过滤器 JB/T 5296通用阀门流量系数和流阻系数的试验方法 JB 8654 容积式和离心式冷水（热泵）机组安全要求 JB/T 9633凝汽器胶球清洗装置 DL/T 581 凝汽器胶球清洗装置和循环水二次过滤装置 《压力容器安全技术监察规程》
3术语和定义
下列术语和定义适用于本标准。
3.1
水冷冷水机组管壳式冷凝器胶球自动在线清洗装置　chiller condenser tube automatic on-line rubber ball cleaning equipment
通过发球机将胶球送入水冷管壳式冷凝器中，胶球依靠水压差随冷却水在换热管内流动，通过与换
1 JB/T 11133—2011
热管内壁的摩擦，从而擦洗掉换热管内壁的污垢，在出口端通过捕球器回收胶球至发球机形成一个清洗循环，并通过电气控制器控制清洗频率，达到自动在线定期清洗功能，保证冷凝器的清洁度，降低污垢热阻，提高传热系数的装置。清洗装置的工作原理如图1和图2所示。
冷却水双流程(同侧进出)
冷水机组冷凝器
捕球器
胶球
水流开关
E
球阀辜视镜立
区
控制
箱
发球机
图 1工作原理一冷却水单、三流程（一侧进，另一侧出)
冷水机组冷凝器
胶球
水流开关
捕球器
球阀墓 控
球阀辜
制箱
视镜
发球机
图2　工作原理二
3.2
发球机injector 提供发送、回收胶球的动力机构。
3.3
捕球器ball trap 收集胶球的机械机构，安装在冷凝器的出口端管道上
3.4
电气控制器 controller 用于控制发球机收发球清洗动作的电气单元，可设定清洗频率、清洗周期等参数。
3.5
胶球rubber ball 改性后的天然橡胶发泡成型，用于擦洗换热管内壁的污垢。
2 JB/T 11133—2011
3.5.1
干燥状态下的胶球dry rubber ball 放置在空气中的未吸水胶球。
3.5.2
湿态胶球wet rubber ball 处于吸足水状态下的胶球。
3.5.3
湿态胶球视相对密度 relatively density of wet rubber ball 湿态胶球密度与水的密度之比。
3.6
投球量 quantity of working rubber ball 指投入运行的胶球数量，是冷凝器每一流程换热管数的30%以上。
3.7
温度端差△tcondenser approach temperature difference △t 水冷冷水机组电流百分比为100%时，管壳式冷凝器壳程中制冷剂冷凝的温度与冷却水离开冷凝器
的温度之差，该温差越小，代表冷凝器的换热效果越好（冷凝器的换热面越洁净）。 4型式与基本参数 4.1型式 4.1.1按发球机的发球方式分类：
水泵; 水力压差; 压缩空气，
4.1.2按捕球器型式分类：
直通型; Y型; T 型; 其他。
4.1.3按清洗装置的功能分类：
-拖一型; 一拖多型。
4.2　型号
清洗装置的型号可由制造商按捕球器的接口公称直径（单位mm）来确定：150、200、250、300、 350、400、450、500、600、700、800。每种型号适合的水流速不应大于3.0m/s 名义额定流速（特殊除外)。 5要求 5.1一般要求 5.1.1清洗装置应符合本标准的规定，并按规定程序批准的图样和技术文件制造，也可按用户和制造广的协议制造 5.1.2清洗装置的组成见表1。
3 JB/T 11133—2011
表 1清洗装置的组成
发球机动力类型
序号 1 2 3 4 5 6 7 8 9 10 注：○表示应有；△表示根据需要。
组成设备发球机捕球器胶球电气控制器视镜水泵空压机水流开关压力表阀门
水泵 0 0 0 0 0 0 △ 0 0 0
水力 0 0 0 0 0 △
空压机 0 0 0 0 0 △ 0 0 0 0
V
0 0 0
5.1.3清洗装置使用的材料应符合应 GB/T 3280、GB/T 8163、GB/T 983、GB/T 11253、GB/T 12771、 GB/T 5117 的规定。 5.1.4清洗装置承压部分应按GB151进行设计、制造、检验与验收，并接受《压力容器安全技术监察规程》的监察；清洗装置胶球过流部分内表面应设计光滑、无死区，工作时不应对胶球造成机械损伤。 5.2主要设备要求 5.2.1发球机
a）发球机应参照DL/T 581、JB/T 9633进行机械加工、焊接和装配。 b）发球机应有排气和排水机构。 c）发球机应有加球和放球机构。
5.2.2捕球器
a）捕球器制造工艺应参照 HG/T 21637的要求 b）捕球器应设计检修手孔，或设计结构方便清污检修。 c）捕球器应设计安装压力表，当压降超过许可值时要停机清污。 d）捕球器滤网的材质应采用不锈钢或等同的光滑、耐腐蚀的金属材料。 e）捕球器滤网的过滤孔径应不小于3mm。
5.2.3电气控制器
a）清洗装置的电气控制器应布线合理、整齐，焊点牢固。 b）对被控对象所处的状态应具有清晰、正确的信号灯指示。 c）盘面或侧面宜配设简明的原理图。 d）程控装置应同时具备手控功能，并应满足生产流程要求。预设清洗频率和周期，实现自动在线
清洗，并可现场调节频率和周期，现场起停。 e）有手动开关功能。 f）采用微处理器的机组控制系统，应具有抑制无线电或其他通信干扰信号的性能。
5.2.4配套设备
清洗装置使用的水泵应符合 GB/T3216 的要求，使用的空压机应符合GB/T3853的要求,水流开关压力表、阀门等应符合相应的标准规定。 5.2.5胶球 5.2.5.1胶球应耐磨、质地柔软富于弹性、材质均匀，气孔均匀贯通。干态胶球直径误差不大于公称直径的±2%且不超过0.2mm，湿态胶球视相对密度为1.00～1.15，在使用期内及5℃～45℃水温下胶 4
