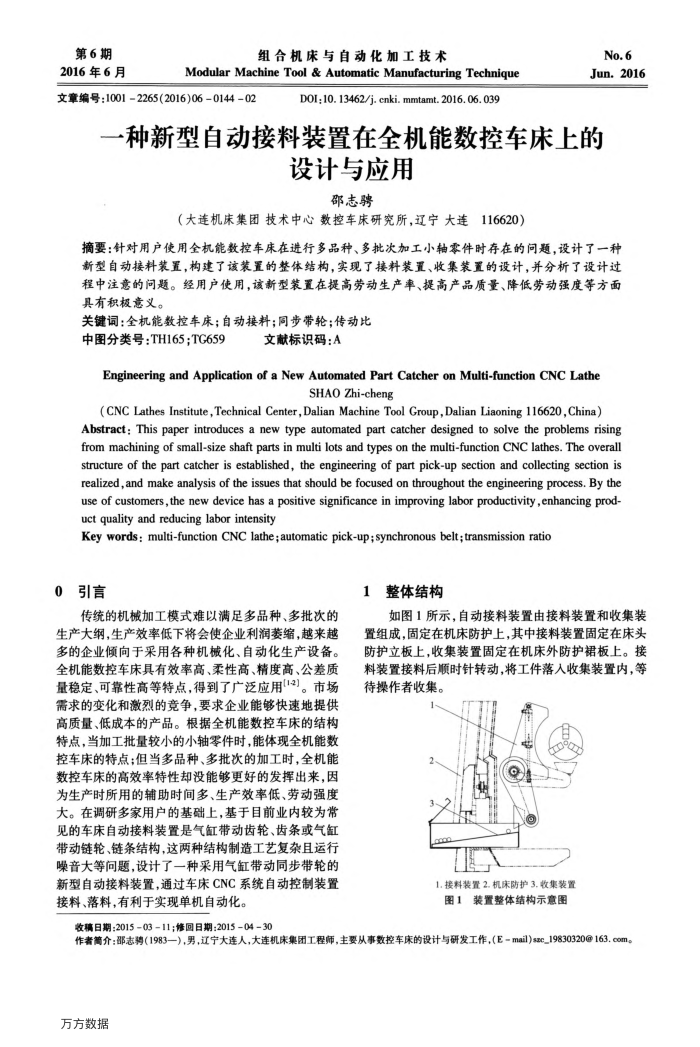

第6期 2016年6月
组合机床与自动化加工技术
Modular Machine Tool & Automatic Manufacturing Technique
文章编号：10012265(2016)060144-02
DOI;10.13462/j.cnki.mmtamt.2016.06.039
No.6 Jun.2016
一种新型自动接料装置在全机能数控车床上的
设计与应用
邵志骋
（大连机床集团技术中心数控车床研究所，辽宁大连116620）
摘要：针对用户使用全机能数控车床在进行多品种、多批次加工小轴零件时存在的问题，设计了一种新型自动接料装置，构建了该装置的整体结构，实现了接料装置、收集装置的设计，并分析了设计过程中注意的问题。经用户使用，该新型装置在提高劳动生产率、提高产品质量、降低劳动强度等方面具有积极意义。
关键词：全机能数控车床；自动接料；同步带轮；传动比
中图分类号：TH165；TG659
文献标识码：A
Engineering and Application of aNew AutomatedPart Catcher onMulti-function CNCLathe
SHAO Zhi-cheng
(CNC Lathes Institute,Technical Center,Dalian Machine Tool Group,Dalian Liaoning 116620,China)
ae from machining of small-size shaft parts in multi lots and types on the multi-function CNC lathes. The overall structure of the part catcher is established, the engineering of part pick-up section and collecting section is realized,and make analysis of the issues that should be focused on throughout the engineering process. By the use of customers,the new device has a positive significance in improving labor productivity,enhancing prod-uct quality and reducing labor intensity
Key words: multi-function CNC lathe;automatic pick-up;synchronous belt;transmission ratio
0引言
传统的机械加工模式难以满足多品种、多批次的生产大纲，生产效率低下将会使企业利润萎缩，越来越多的企业倾向于采用各种机械化、自动化生产设备。全机能数控车床具有效率高、柔性高、精度高、公差质量稳定、可靠性高等特点，得到了广泛应用(12)。市场需求的变化和激烈的竞争，要求企业能够快速地提供高质量、低成本的产品。根据全机能数控车床的结构特点，当加工批量较小的小轴零件时，能体现全机能数控车床的特点：但当多品种、多批次的加工时，全机能数控车床的高效率特性却没能够更好的发挥出来，因为生产时所用的辅助时间多、生产效率低、劳动强度大。在调研多家用户的基础上，基于目前业内较为常见的车床自动接料装置是气缸带动齿轮、齿条或气缸带动链轮、链条结构，这两种结构制造工艺复杂且运行噪音大等问题，设计了一种采用气缸带动同步带轮的新型自动接料装置，通过车床CNC系统自动控制装置接料、落料，有利于实现单机自动化。
1整体结构
如图1所示，自动接料装置由接料装置和收集装置组成，固定在机床防护上，其中接料装置固定在床头防护立板上，收集装置固定在机床外防护裙板上。接料装置接料后顺时针转动，将工件落入收集装置内，等待操作者收集。
1.接料装置2.机床防护3.收集装置图1装置整体结构示意图
收稿日期：20150311；修回日期：2015-0430
作者简介：邵志聘（1983—），男，辽宁大连人，大连机床集团工程师，主要从事数控车床的设计与研发工作，（E-mail)ssc_19830320@163.com。万方数据
