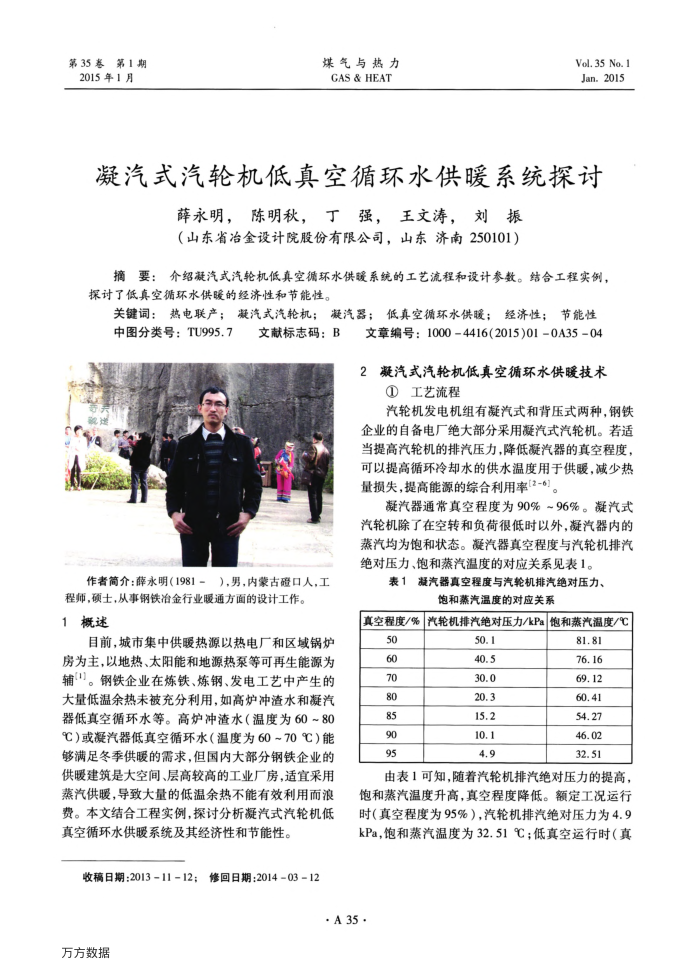

凝汽式汽轮机低真空循环水供暖系统探讨
薛永明，陈明秋，丁强，王文涛，刘振（山东省冶金设计院股份有限公司，山东济南250101）
摘要：介绍凝汽式汽轮机低真空循环水供暖系统的工艺流程和设计参数。结合工程实例，探讨了低真空循环水供暖的经济性和节能性。
关键词：热电联产：凝汽式汽轮机；凝汽器；低真空循环水供暖：经济性；节能性
中图分类号：TU995.7
文献标志码：B
作者简介：薛永明（1981－），男，内蒙古碴口人，工
程师，硕士，从事钢铁冶金行业暖通方面的设计工作。 1概述
目前，城市集中供暖热源以热电厂和区域锅炉房为主，以地热、太阳能和地源热泵等可再生能源为辅)。钢铁企业在炼铁、炼钢、发电工艺中产生的大量低温余热未被充分利用，如高炉冲渣水和凝汽器低真空循环水等。高炉冲渣水（温度为60~80 ℃）或凝汽器低真空循环水（温度为60~70℃）能够满足冬季供暖的需求，但国内大部分钢铁企业的供暖建筑是大空间、层高较高的工业厂房，适宜采用蒸汽供暖，导致大量的低温余热不能有效利用而浪费。本文结合工程实例，探讨分析凝汽式汽轮机低真空循环水供暖系统及其经济性和节能性。
收稿日期：2013-11-12；修回日期：2014-03-12
文章编号：10004416(2015)010A35-04 2凝汽式汽轮机低真空循环水供暖技术
①工艺流程
汽轮机发电机组有凝汽式和背压式两种，钢铁企业的自备电厂绝大部分采用凝汽式汽轮机。若适当提高汽轮机的排汽压力，降低凝汽器的真空程度，可以提高循环冷却水的供水温度用于供暖，减少热量损失，提高能源的综合利用率[2-6]
凝汽器通常真空程度为90%~96%。凝汽式汽轮机除了在空转和负荷很低时以外，凝汽器内的蒸汽均为饱和状态。凝汽器真空程度与汽轮机排汽绝对压力、饱和蒸汽温度的对应关系见表1。
表1凝汽器真空程度与汽轮机排汽绝对压力、
饱和蒸汽温度的对应关系
真空程度/%汽轮机排汽绝对压力/kPa饱和蒸汽温度/℃
50 60 70 80 85 90 95
50.1 40.5 30.0 20.3 15.2 10.1 4.9
81.81 76.16 69.12 60.41 54.27 46.02 32.51
由表1可知，随着汽轮机排汽绝对压力的提高，饱和蒸汽温度升高，真空程度降低。额定工况运行时（真空程度为95%），汽轮机排汽绝对压力为4.9 kPa，饱和蒸汽温度为32.51℃；低真空运行时（真
