第31卷第12期 2010年12月
电力建设
ElectricPowerConstruction
8文章编号：1000-7229(2010)12-0119-03
中图分类号：TK263.6'4文献标志码：B
Vol.31, No.12 Dec,2010
·119.

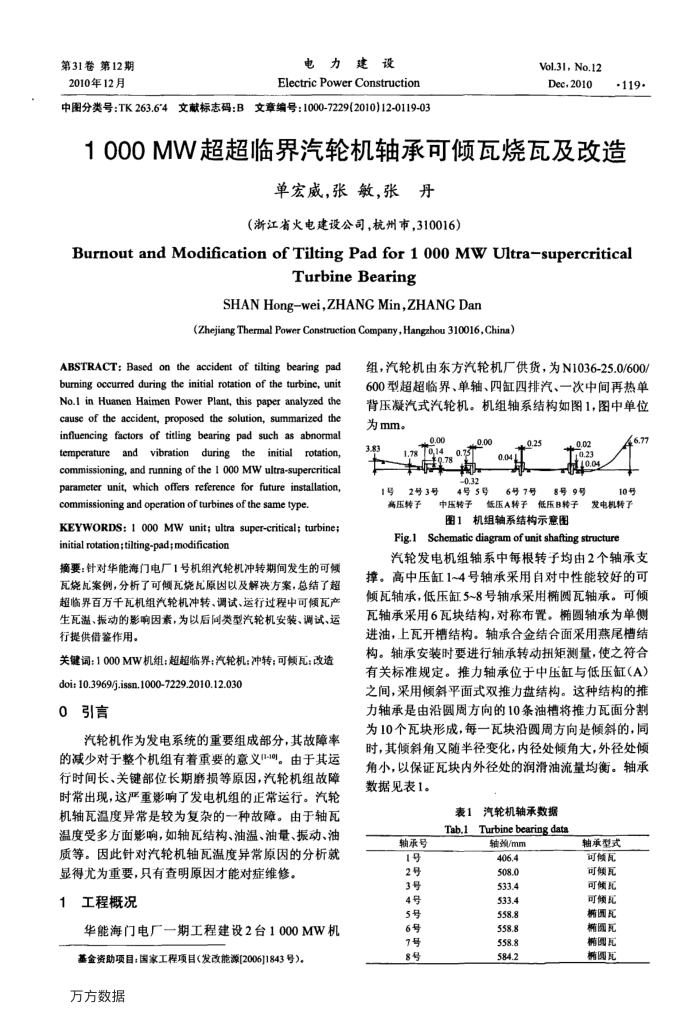

1000MW超超临界汽轮机轴承可倾瓦烧瓦及改造
单宏威，张敏，张丹
（浙江省火电建设公司，杭州市，310016）
BurnoutandModificationofTiltingPadfor1OooMWUltra-supercritical
Turbine Bearing
SHAN Hong-wei,ZHANG Min,ZHANG Dan
(Zhejiang Thermal Power Construction Company, Hangzhou 310016, China)
ABSTRACT: Based on the accident of tilting bearing pad burning occurred during the initial rotation of the turbine, unit No.1 in Huanen Haimen Power Plant, this paper analyzed the cause of the accident, proposed the solution, summarized the influencing factors of titling bearing pad such as abnormal temperature
vibration
during
initial
rotation,
and
the
commissioning, and running of the 1 000 MW ultra-supercritical parameter unit, which offers reference for future installation, commissioning and operation of turbines of the same type.
KEYWORDS: 1 000 MW unit; ultra super-critical; turbine; initial rotation;tilting-pad;modification
摘要：针对华能海门电厂1号机组汽轮机冲转期间发生的可倾瓦烧瓦案例，分析了可倾瓦烧瓦原因以及解决方案，总结了超超临界百万千瓦机组汽轮机冲转、调试、运行过程中可倾瓦产生瓦溢、振动的影响因素，为以后同类型汽轮机安装、调试、运行提供借鉴作用。
关键词：1000MW机组：超超临界：汽轮机：冲转：可倾瓦：改造
doi: 10.3969/j.issn.1000-7229.2010.12.030 0引言
汽轮机作为发电系统的重要组成部分，其故障率的减少对于整个机组有着重要的意义-]。由于其运行时间长、关键部位长期磨损等原因，汽轮机组故障时常出现，这严重影响了发电机组的正常运行。汽轮机轴瓦温度异常是较为复杂的一种故障。由于轴瓦温度受多方面影响，如轴瓦结构、油温、油量、振动、油质等。因此针对汽轮机轴瓦温度异常原因的分析就显得尤为重要，只有查明原因才能对症维修。
7
工程概况
华能海门电厂一期工程建设2台1000MW机
基金资助项目：国家工程项目（发改能源[2006]1843号）。万方数据
组，汽轮机由东方汽轮机厂供货，为N1036-25.0/600/ 600型超超临界、单轴、四缸四排汽、一次中间再热单背压凝汽式汽轮机。机组轴系结构如图1，图中单位为mm。
3.83
1.78014780.7 078
0.32
0.04
4号5号
高压转子
中压转子
0.02 0.23
69
低压A转子低压B转子
图1机组轴系结构示意图
10号
发电机转子
Fig.1Schematic diagram of unit shafting structure
汽轮发电机组轴系中每根转子均由2个轴承支
撑。高中压缸1~4号轴承采用自对中性能较好的可倾瓦轴承，低压缸5~8号轴承采用椭圆瓦轴承。可倾瓦轴承采用6瓦块结构，对称布置。椭圆轴承为单侧进油，上瓦开槽结构。轴承合金结合面采用燕尾槽结构。轴承安装时要进行轴承转动扭矩测量，使之符合有关标准规定。推力轴承位于中压缸与低压征（A）之间，采用倾斜平面式双推力盘结构。这种结构的推力轴承是由沿圆周方向的10条油槽将推力瓦面分割为10个瓦块形成，每一瓦块沿圆周方向是倾斜的，同时，其倾斜角又随半径变化，内径处倾角大，外径处倾角小，以保证瓦块内外径处的润滑油流量均衡。轴承数据见表1。
表1汽轮机轴承数据
轴承号 1号 2号 3号 4号 5号 6号 7号 8号
Tab.1Turbinebearing data
轴/mm 406.4 508.0 533.4 533.4 558.8 558.8 558.8 584.2
轴承型式可倾瓦可倾瓦可倾瓦可倾配园瓦圆瓦椭园瓦圆瓦
