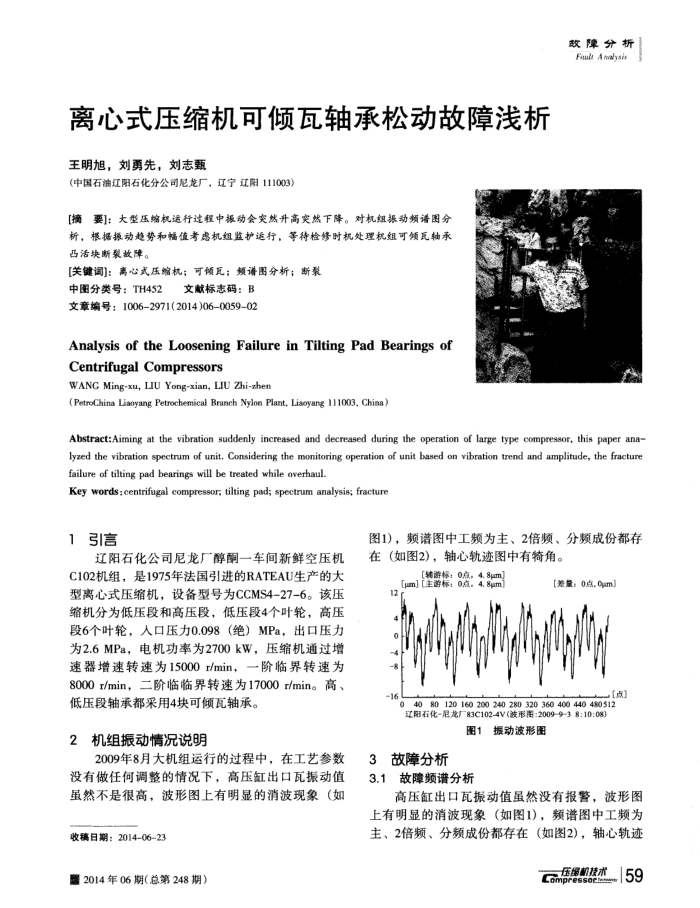

离心式压缩机可倾瓦轴承松动故障浅析王明旭，刘勇先，刘志甄
(中国石油辽阳石化分公司尼龙厂，辽宁辽阳111003)
[摘要]：大型压缩机运行过程中振动会突然升高突然下降。对机组振动频谱图分析，根据振动趋势和幅值考感机组监护运行，等待检修时机处理机组可领瓦轴承凸活块断裂故障。
[关键词]：离心式压缩机；可倾瓦：频谱图分析；断裂
中图分类号：TH452
文献标志码：B
文章编号：10062971(2014)060059-02
Analysis of the Loosening Failure in Tilting Pad Bearings of CentrifugalCompressors
WANC Ming-xu, LIU Yong-xian, LIU Zhi-zhen
(PetroChina Liaoyang Petrochemical Branch Nylon Plant, Liaoyang 111003, China)
故障分析 Foult Analysis
Abstract:Aiming at the vibration suddenly increased and decreased during the operation of large type compressor, this paper ana-lyzed the vibration spectrum of unit, Considering the monitoring operation of unit based on vibration trend and amplitude, the fracture failure of tilting pad bearings will be treated while overhaul.
Key words: centrifugal compressor, tilting pad; spectrum analysis; fracture
1引言
辽阳石化公司尼龙厂醇酮一车间新鲜空压机 C102机组，是1975年法国引进的RATEAU生产的大型离心式压缩机，设备型号为CCMS4-27-6。该压缩机分为低压段和高压段，低压段4个叶轮，高压段6个叶轮，人口压力0.098（绝）MPa，出口压力为2.6MPa，电机功率为2700kW，压缩机通过增速器增速转速为15000r/min，一阶临界转速为 8000r/min，二阶临临界转速为17000r/min。高、低压段轴承都采用4块可倾瓦轴承。
2
机组振动情况说明
2009年8月大机组运行的过程中，在工艺参数
没有做任何调整的情况下，高压缸出口瓦振动值虽然不是很高，波形图上有明显的消波现象（如
收稿日期：2014-0623
警2014年06期（总第248期）
图1），频谱图中工频为主、2倍频、分频成份都存在（如图2)，轴心轨迹图中有特角。
[转游标：0点，4.8um】[um】[主游标：0点，4.8um
[差量：0点，0m]
【点
800980098 辽阳石化尼龙厂83C102-4V(波形图：2009938：10:08)
图1振动波形图
故障分析 3
3.1故障频谱分析
高压缸出口瓦振动值虽然没有报警，波形图上有明显的消波现象（如图1），频谱图中工频为主、2倍频、分频成份都存在（如图2），轴心轨迹
