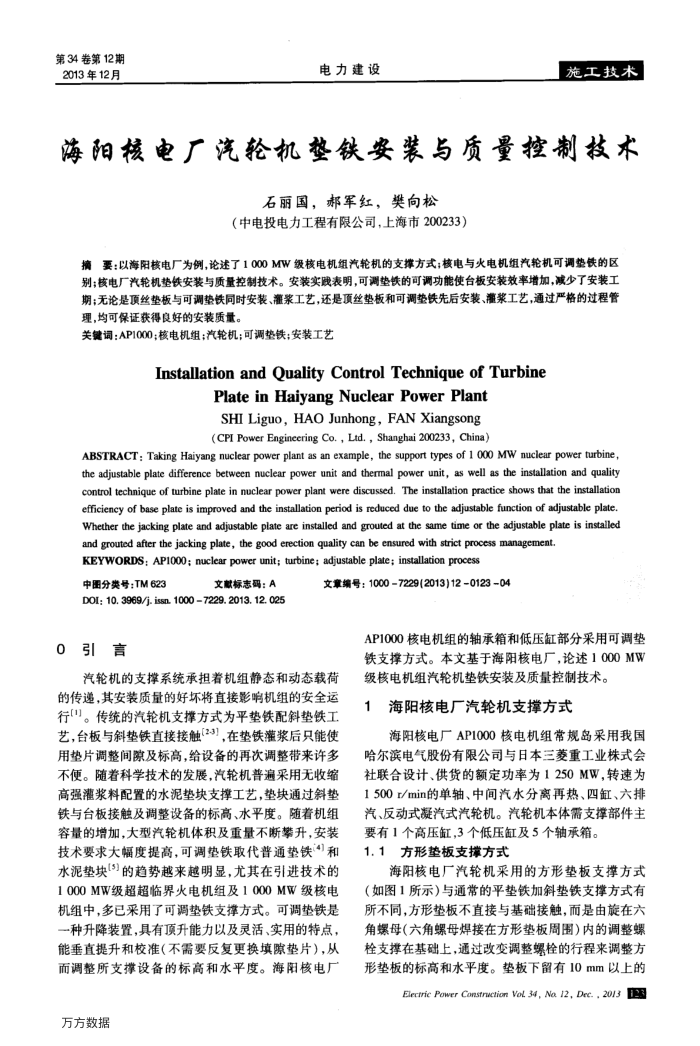

第34卷第12期 2013年12月
电力建设
施工技术
海阳核电厂汽轮机垫铁安装与质量控制技术
石丽国，郝军红，樊向松
（中电投电力工程有限公司，上海市200233）
摘要：以海阳核电厂为例，论述了1000MW级核电机组汽轮机的支撑方式；核电与火电机组汽轮机可调垫铁的区别；核电厂汽轮机垫铁安装与质量控制技术。安装实践表明，可调垫铁的可调功能使台板安装效率增加，减少了安装工期；无论是顶丝垫板与可调垫铁同时安装、灌浆工艺，还是顶丝垫板和可调垫铁先后安装、灌浆工艺，通过严格的过程管理，均可保证获得良好的安装质量。
关键词：AP1000；核电机组；汽轮机；可调垫铁；安装工艺
Installationand QualityControlTechniqueofTurbine
Plate in Haiyang Nuclear PowerPlant SHI Liguo, HAO Junhong, FAN Xiangsong(CPI Power Engincering Co. , Ltd. , Shanghai 200233, China)
iaodaecooosansadeeeseedaodaanueeu the adjustable plate difference between nuclear power unit and thermal power unit, as well as the installation and quality control technique of turbine plate in nuclear power plant were discussed. The installation practice shows that the installation efficiency of base plate is improved and the installation period is reduced due to the adjustable function of adjustable plate Whether the jacking plate and adjustable plate are installed and grouted at the same time or the adjustable plate is installed
and grouted after the jacking plate, the good erection quality can be ensured with strict process management. KEYWORDS: API000;nuclear power unit; turbine; adjustable plate; installation process
中图分类号：TM623
文献标志码：A
DOI; 10. 3969/j, issn. 1000 7229. 2013. 12. 025 0引言
文章编号：10007229(2013)12-0123-04
AP1000核电机组的轴承箱和低压缸部分采用可调垫铁支撑方式。本文基于海阳核电厂，论述1000MW
汽轮机的支撑系统承担机组静态和动态载荷的传递，其安装质量的好坏将直接影响机组的安全运行[1]。传统的汽轮机支撑方式为平垫铁配斜垫铁工艺，台板与斜垫铁直接接触(23)，在垫铁灌浆后只能使用垫片调整间隙及标高，给设备的再次调整带来许多不便。随着科学技术的发展，汽轮机普遍采用无收缩高强灌浆料配置的水泥垫块支撑工艺，垫块通过斜垫铁与台板接触及调整设备的标高、水平度。随着机组容量的增加，大型汽轮机体积及重量不断攀升，安装技术要求大幅度提高，可调垫铁取代普通垫铁4)和水泥垫块[3的趋势越来越明显，尤其在引进技术的 1000MW级超超临界火电机组及1000MW级核电机组中，多已采用了可调垫铁支撑方式。可调垫铁是一种升降装置，具有顶升能力以及灵活、实用的特点，能垂直提升和校准（不需要反复更换填隙垫片），从而调整所支撑设备的标高和水平度。海阳核电厂
万方数据
级核电机组汽轮机垫铁安装及质量控制技术。
海阳核电厂汽轮机支撑方式
海阳核电厂AP1000核电机组常规岛采用我国哈尔滨电气股份有限公司与日本三菱重工业株式会社联合设计、供货的额定功率为1250MW，转速为 1500r/min的单轴、中间汽水分离再热、四缸、六排汽、反动式凝汽式汽轮机。汽轮机本体需支撑部件主
要有1个高压缸，3个低压缸及5个轴承箱。 1.1方形垫板支撑方式
海阳核电厂汽轮机采用的方形垫板支撑方式（如图1所示）与通常的平垫铁加斜垫铁支撑方式有所不同，方形垫板不直接与基础接触，而是由旋在六角螺母（六角螺母焊接在方形垫板周围）内的调整螺栓支撑在基础上，通过改变调整螺栓的行程来调整方形垫板的标高和水平度。垫板下留有10mm以上的
Elecric Power Construction Vol 34, No 12, Dec. , 2013 E2]
