工艺装备
中图分类号：TQ172.6
周有根：原料磨基础振动的分析和处理
文献标志码：A文章编号：10070389(2016)054802[DO1]10.13697/j.cnki.321449/tu.2016.05.019
原料磨基础振动的分析和处理
周有根（中材建设有限公司，北京100176）
摘要：Hocilm在厄瓜多尔的某4500t/d水泥生产项目，原料鹿为菜歇LM56.473立磨，唐机这行中基础外侧的螺检陆续断裂，尽管进行了修复，但效果不理想。分析原因为基础框架和混凝土接触不实及螺检紧固力不够，通过雷除部分基础和重新二次潍浆等处理，各个指标稳定，达到了技术要求。
关键词：原料磨；基础；振动；地脚爆检；二次灌浆；框架
Analysis of foundation vibration of raw material grinding and treatment Zhou Yougen(Sinoma Construction Co., Ld., Beijing, 100176, China)
Abstract: The raw material mill of the 4 500 /d cement production project of Hocilm in Ecuador is LM 56.473 roller mill, and the out-board bolts of foundation broke one by one in production, and despite the repairment, but the effect is not ideal. The reasons are anal-ysed as the contact of foundation frame and concrete base is not real and the bolt fastening force is not enough. And by processing of
chiseling part of the concrete foundation and backgrouting, each index value is stable which meets the requirement of technology Key wrods: raw material mill; foundation; vibration; anchor bolt; backgrouting; frame
0前言
两磨一烧作为水泥厂的关键设备，其运行的好坏直接对工厂的运行效率产生影响，而原料立磨作为整个系统的原材料提供者，其运行的好坏起到关键性的作用。同时目前水泥磨系统也有采用立磨的趋势，因此，立磨安装的好坏和维护的好坏就直接对水泥厂的运行产生直接的影响。本文将通过一个具体的项目案例对原料磨基础振动情况进行分析和总结，并对后续施工项目提出一些新的思路和要求，避免类似问题的再次发生。
1项目振动故障介绍及分析
本文介绍的是Hocilm在厄瓜多尔的一个 4500t/d水泥生产项目，原料磨生产能力为干基 386t/h，型号为莱款LM56.473，2015年2月正式投产，6月完成性能测试并交付业主。在调试及测试过程中，发现选粉机振动偏大，峰值达到25mm/s。后通过调整原材料粒度等，控制在峰值20mm/s以下，基本满足了厂家提出的要求，并且厂家也在相关报告上进行了确认。但随着后续的运行，2015年9 月，发现磨机底板和基础存在一些裂纹和缝隙，底板以及地脚螺栓有比较明显的振动。随即安排维修人员对基础地脚螺栓全部进行了先松然后紧固，扭矩值为3200N·m（说明书内没有确定的扭矩值，根据一般的螺栓查得）但基础外侧的螺栓还是陆续断裂，最高峰有7条螺栓断裂（外侧总共12条螺栓)。 48 -
尽管进行了修复，但效果很不理想，基本修复后一星期左右又重新断裂。
问题出现以后，我们组织公司的专家，厂家以及业主并第三方一起进行了分析和讨论，首先对断裂的螺栓进行了化验，化验结果显示地脚螺栓质量满足设计要求。其次，会同厂家一起，检查了减速机，磨机整体的振动情况，认为设备本身不存在问题，各个振动值不是由于设备本身原因产生。分析认为振源可能是由基础传递上来的。最后，聘请了加拿大 MHE1358668ONTARIOLTD公司到现场进行了数据测量收集以及计算分析。采用在基础底板上和混凝土基础上分别布置测点来测试其差异性（见图 1)，同时将磨辊的工作压力分两个档次进行了测试
(9.2MPa和7.5MPa），结果见表1~3。传感器布置：
·一表示基础框架和立柱爆检连接位置
+一表示螺检断裂 △一表示传感器位置
—表示框架与基础混凝土分界线

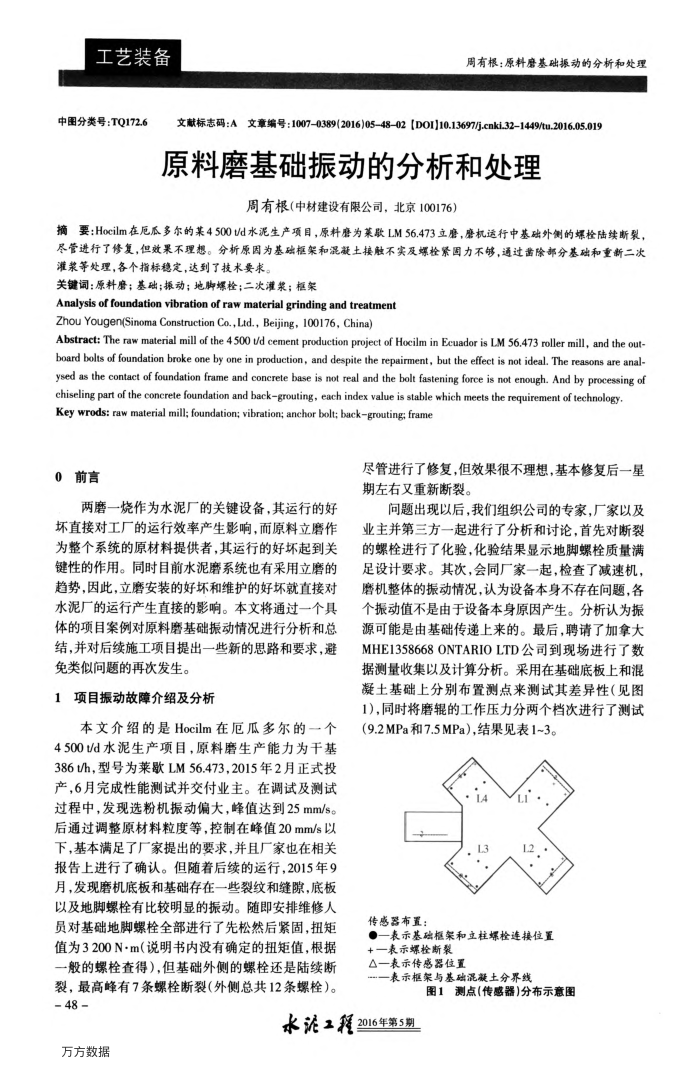

图1测点（传感器）分布示意图
