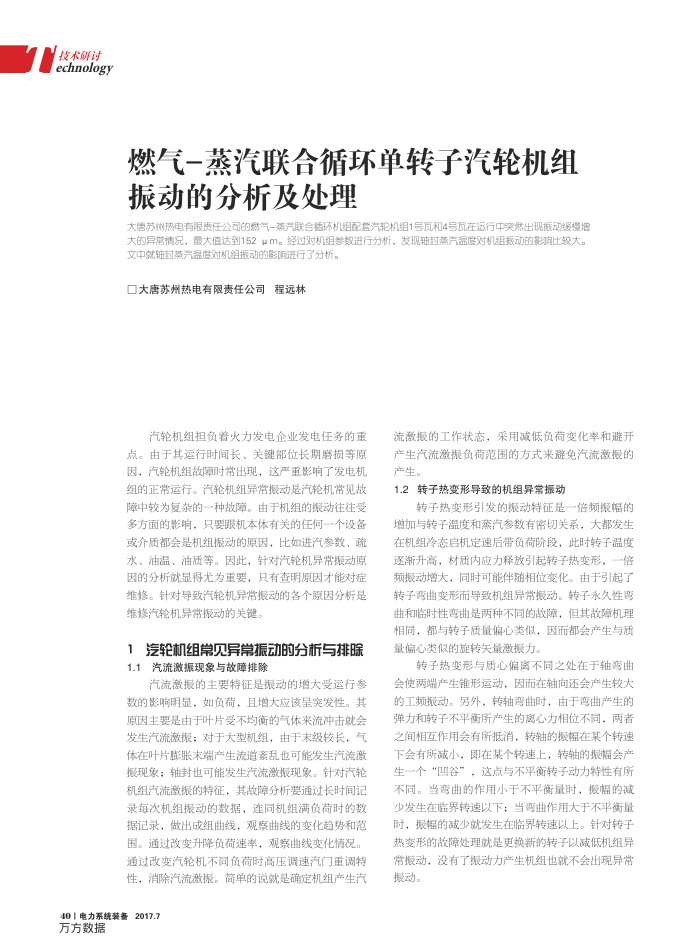

燃气-蒸汽联合循环单转子汽轮机组振动的分析及处理
大唐苏州热电有限责任公司的燃气-蒸汽联合循环机组配套汽轮机组1号瓦和4号瓦在运行中突然出现振动缓慢增大的异常情况，最大值达到152m。经过过机组参数进行分析，发现轴封蒸汽温度对机组报动的影响比较大。
文中就轴封蒸汽温度对机组振动的影进行了分析。口大唐苏州热电有限责任公司程远林
汽轮机组担负着火力发电企业发电任务的重点。由于其运行时间长、关键部位长期磨损等原因，汽轮机组敬障时常出现，这产重影响了发电机组的正常运行。汽轮机组异常报动是汽轮机常见故障中较为复杂的一种故障。由于机组的振动往往受多方面的影响，只要跟机本体有关的任何一个设备或介质都会是机组振动的原因，比如进汽参数、疏水、油温、油质等。因此，针对汽轮机异常振动原因的分析就显得尤为重要，只有查明原因才能对症维修。针对导致汽轮机异常报动的各个原因分析是维修汽轮机异常振动的关键。
汽轮机组常见异常振动的分析与排除 1.1汽流激振现象与故障排除
汽流激报的主要特征是振动的增大受运行参数的影响明显，如负荷，且增大应该呈突发性。其原因主要是由于叶片受不均衡的气体来流冲击就会发生汽流激振；对于大型机组，由于末级较长，气体在叶片能胀末端产生流道豪乱也可能发生汽流激振现象；轴封也可能发生汽流激振现象。针对汽轮机组汽流激振的特征，其故障分析要通过长时间话录每次机组振动的数据，连同机组满负荷时的数据记录，做出成组曲线，观察曲线的变化趋势和范围。通过改变升降负荷速率，观察曲线变化情况通过改变汽轮机不同负荷时高压调速汽门重调特生，消除汽流激振。简单的说就是确定机组产生汽
401电力系统装备2017.7 方方数据
流激振的工作状态，采用减低负荷变化率和避开产生汽流激振负荷范围的方式来避免汽流激振的产生。
1.2转子热变形导致的机组异常振动
转子热变形引发的振动特征是一倍频振幅的增加与转子温度和蒸汽参数有密切关系，大都发生在机组冷态启机定速后带负荷阶段，此时转子温度逐渐升高，材质内应力释放引起转子热变形，一悟频报动增大，同时可能伴随相位变化。由于弓起了转子弯曲变形而导致机组异常报动。转子永久性弯曲和临时性弯曲是两种不同的故障，但其故障机理相同，都与转子质量偏心类似，因而都会产生与质量偏心类仪的旋转失量激振力。
转子热变形与质心偏离不同之处在于轴曲会使两端产生锥形运动：因而在轴向还会产生较大的工频振动。另外，转轴弯曲时，由于弯曲产生的弹力和转子不平衡所产生的离心力相位不同，两者之间相互作用会有所抵消，转轴的振幅在某个转速下会有所减小，即在某个转速上，转轴的振幅会产生一个“叫谷”，这点与不平衡转子动力特性有所不同。当弯曲的作用小于不平衡量时，握幅的减少发生在临界转速以下；当弯曲作用大于不平衡量时，振幅的减少就发生在临界转速以上。针对转子热变形的故障处理就是更换新的转子以减低机组异常报动，没有了振动力产生机组也就不会出现异常报动。
