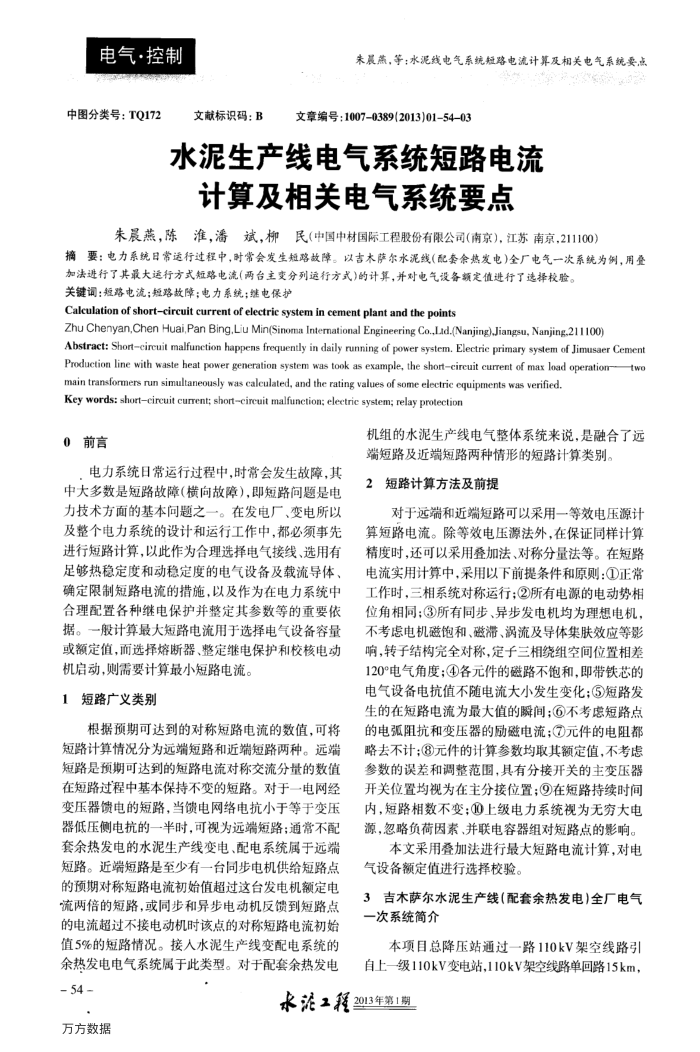

未晨热，等：水泥线电气系统短路电流计算及相关电气系统要点
文章编号：10070389(2013)015403
水泥生产线电气系统短路电流计算及相关电气系统要点
朱晨蒸燕，陈淮，潘斌，柳民（中国中材国际工程股份有限公司（南京)，江苏南京，211100）
捕要：电力系统日常运行过程中，时常会发生短路故障。以吉木萨尔水泥线(配套余热发电)全厂电气一次系统为例，用叠
加法进行了其最大运行方式短路电流(两台主变分列运行方式)的计算，并对电气设备额定值进行了选择校验。关键调：艇路电流；短路故障；电力系统；继电保护
Calculation of shortcireuit current of electric system in cement plant and the points
(ozfuuer(eproneoea os g edenaoe
Abstract: Shortcircuit malfunction happens frequently in daily running of power system. Electric primary system of Jimusaer Cenent Production line with waste heat power generation system was took as example, the shortcircuit current of max load operationtwo
main transformers run simultaneously was caleulated, and the rating values of some electric equipments was verified. Key words: shortcircuit current; shortcircuit malfunction; electric system; relay protection
0前言
电力系统日常运行过程中，时常会发生故障，其中大多数是短路故障（横向故障），即短路问题是电力技术方面的基本问题之一。在发电厂、变电所以及整个电力系统的设计和运行工作中，都必须事先进行短路计算，以此作为合理选择电气接线、选用有足够热稳定度和动稳定度的电气设备及载流导体、确定限制短路电流的措施，以及作为在电力系统中合理配置各种继电保护并整定其参数等的重要依据。一般计算最大短路电流用于选择电气设备容量或额定值，而选择熔断器、整定继电保护和校核电动
机启动，则需要计算最小短路电流。 1短路广义类别
根据预期可达到的对称短路电流的数值，可将短路计算情况分为远端短路和近端短路两种。远端短路是预期可达到的短路电流对称交流分量的数值在短路过程中基本保持不变的短路。对于一电网经变压器馈电的短路，当馈电网络电抗小于等于变压器低压侧电抗的一半时，可视为远端短路；通常不配套余热发电的水泥生产线变电、配电系统属于远端短路。近端短路是至少有一台同步电机供给短路点的预期对称短路电流初始值超过这台发电机额定电流两倍的短路，或同步和异步电动机反馈到短路点的电流超过不接电动机时该点的对称短路电流初始值5%的短路情况。接人水泥生产线变配电系统的余热发电电气系统属于此类型。对于配套余热发电
54
·
万方数据
机组的水泥生产线电气整体系统来说，是融合了远
端短路及近端短路两种情形的短路计算类别。 2短路计算方法及前提
对于远端和近端短路可以采用一等效电压源计算短路电流。除等效电压源法外，在保证同样计算精度时，还可以采用叠加法、对称分量法等。在短路电流实用计算中，采用以下前提条件和原则：①正常工作时，三相系统对称运行；②所有电源的电动势相位角相同；③所有同步、异步发电机均为理想电机，不考虑电机磁饱和、磁滞、涡流及导体集肤效应等影响，转子结构完全对称，定子三相绕组空间位置相差 120°电气角度；④各元件的磁路不饱和，即带铁芯的电气设备电抗值不随电流大小发生变化；③短路发生的在短路电流为最大值的瞬间；③不考虑短路点的电弧阻抗和变压器的励磁电流；①元件的电阻都略去不计：8元件的计算参数均取其额定值，不考虑参数的误差和调整范围，具有分接开关的主变压器开关位置均视为在主分接位置；③在短路持续时间内，短路相数不变；上级电力系统视为无穷大电源，忽略负荷因索、并联电容器组对短路点的影响。
本文采用叠加法进行最大短路电流计算，对电气设备额定值进行选择校验
3吉木萨尔水泥生产线（配套余热发电)全厂电气一次系统简介
本项目总降压站通过一路110kV架空线路引自上一级110kV变电站，110kV架空线路单回路15km，
