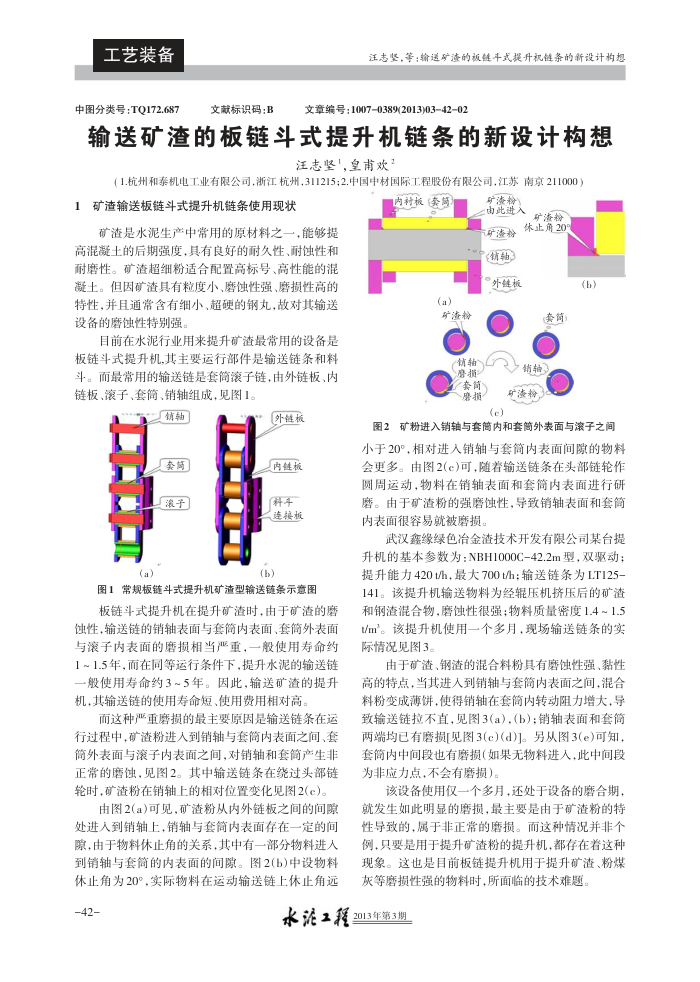

工艺装备
中图分类号：TQ172.687
文献标识码：B
注志整，等：输送矿造的板链斗式提升机链条的新设计构据
文章编号：1007-0389(2013)03-42-02
输送矿渣的板链斗式提升机链条的新设计构想
汪志坚「，皇甫欢2
（1.杭州和泰机电工业有限公司.浙江杭州，311215；2.中国中材国际工程股份有限公司，江苏南京211000）
1矿渣输送板链斗式提升机链条使用现状
矿渣是水泥生产中常用的原材料之一，能够提高混凝土的后期强度，具有良好的耐久性、耐蚀性和耐磨性。矿渣超细粉适合配置高标号、高性能的混避十。但因矿渣具有粒度小磨蚀性强，磨损性高的特性，并目通常含有细小超硬的钢丸故对其输送设备的磨蚀性特别强。
目前在水泥行业用来提升矿渣最常用的设备是板链斗式提升机其主要运行部件是输送链条和料斗。而最常用的输送链是套筒滚子链，由外链板、内链板、滚子、套筒、销轴组成，见图1。
销轴套局滚子
(a)
外链板内链板科车连接板
(b)
图1常规板链斗式提升机矿渣型输送链条示意图
板链斗式提升机在提升矿渣时，由于矿渣的磨蚀性，输送链的销轴表面与套筒内表面、套筒外表面与滚子内表面的磨损相当严重，一般使用寿命约 1~1.5年.而在同等运行条件下.提升水泥的输送链一般使用寿命约3~5年。因此，输送矿渣的提升机，其输送链的使用寿命短、使用费用相对高。
而这种严重磨损的最主要原因是输送链条在运行过程中，矿渣粉进人到销轴与套简内表面之间、套筒简外表面与滚子内表面之间对销轴和套简产生非正常的磨蚀，见图2。其中输送链条在绕过头部错轮时，矿渣粉在销轴上的相对位置变化见图2(c)。
由图2(a)可见，矿渣粉从内外链板之间的间原
处进人到销轴上，销轴与套筒简内表面存在一定的间隙，由于物料休止角的关系，其中有一部分物料进人到销轴与套简的内表面的间隙。图2(b)中设物料休止角为20°，实际物料在运动输送链上休止角远
-42-
内衬板（李筒）
(a)
矿粉
矿渣粉由此进入
矿渣粉
休止角20
矿漆价销轴
外链板
销轴意损（套简磨损
(e)
套简
销轴矿渣粉
(b)
图2矿粉进入销轴与套筒内和套筒外表面与滚子之间小于20°相对进人销轴与套筒内表面间隙的物料会更多。由图2(c)可、随差输送链条在头部链轮作圆周运动，物料在销轴表面和套简内表面进行研腾。由于矿渣粉的强磨蚀性，导致销轴表面和套筒内表面很容易就被磨损。
武汉鑫缘绿色冶金渣技术开发有限公司某台提升机的基本参数为：NBH1000C-42.2m型，双驱动：提升能力420/h，最大700t/h：输送链条为LT125-141。该提升机输送物料为经辑压机挤压后的矿渣和钢渣混合物，磨蚀性很强；物料质量密度1.4~1.5/m"。该提升机使用一个多月，现场输送链条的实际情况见图3
由于矿渣、钢渣的混合料粉具有磨蚀性强、翡性
高的特点，当其进人到销轴与套筒内表面之间，混合料粉变成薄饼，使得销轴在套筒内转动阻力增大，导致输送链拉不直，见图3（a），(b)：销轴表面和套管两端均已有磨损见图3(c)(d)1。另从图3(e)可知，套筒内中间段也有磨损（如果无物料进人，此中间段为非应力点，不会有磨损）
该设备使用仅一个多月，还处于设备的磨合期，
就发生如此明显的磨损，最主要是由于矿渣粉的特性导致的，属于非正常的磨损。而这种情况并非个例，只要是用于提升矿渣粉的提升机，都存在着这种现象。这也是目前板链提升机用于提升矿渣、粉煤灰等损性强的物料时，所面临的技术难题
水泥工程2013年第3期
