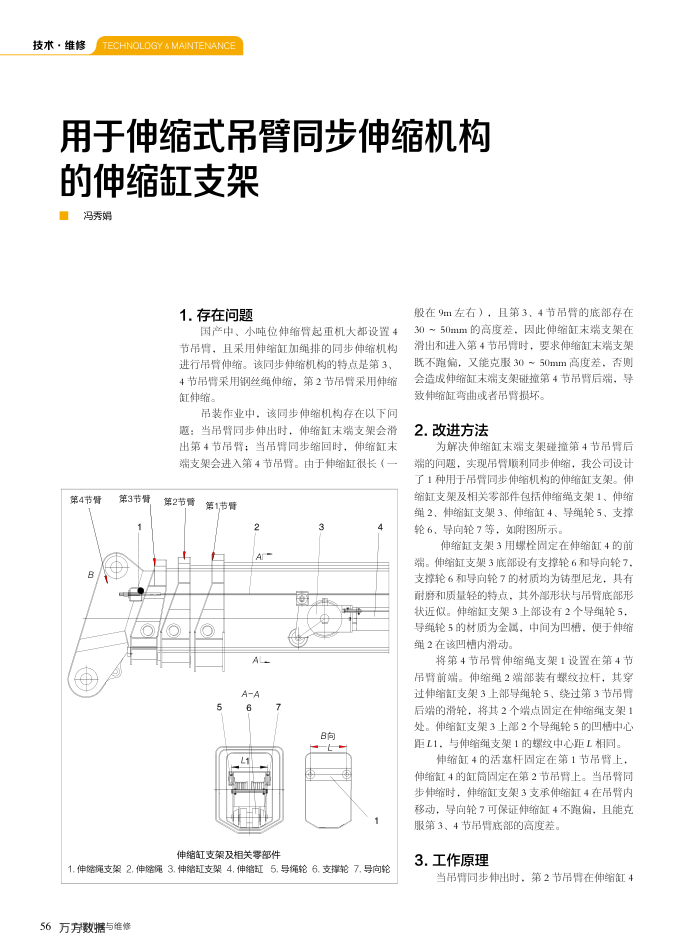

用于伸缩式吊臂同步伸缩机构
的伸缩缸支架冯秀娟
1.存在问题
国产中、小吨位伸缩臂起重机大都设置4 节吊臂，且采用伸缩缸加绳排的同步伸缩机构进行吊臂伸缩。该同步伸缩机构的特点是第3， 4节吊普采用钢丝绳伸缩，第2节吊臂采用伸缩缸律缩。
吊装作业中，该同步伸缩机构存在以下问题：当吊臂同步伸出时，伸缩缸末端支架会滑出第4节吊臂；当吊臂同步缩回时，伸缩缸末端支架会进入第4节吊臂。由于伸缩缸很长（-
第4节臂
B
第3节臀
第2节膏
第1节臀
2
AL AA
伸缩缸支架及相关零部件
3 B向
1.伸缩绳支架2.伸缩绳3.伸缩缸支架4.伸缸5.导绳轮6.支撑轮7.导向轮 56万方数据与维修
般在9m左右），且第3、4节吊臂的底部存在 30~50mm的高度差，因此伸缩缸末端支架在滑出和进入第4节吊臂时，要求伸缩缸末端支架既不跑偏，又能克服30~50mm高度差，否则会造成伸缩缸末端支架碰撞第4节吊臂后端，导
致伸缩缸弯曲或者吊臂损坏。 2.改进方法
为解决伸缩缸末端支架碰撞第4节吊臂后端的问题，实现吊臂顺利同步伸缩，我公司设计了1种用于吊臂同步伸缩机构的伸缩缸支架。伸缩缸支架及相关零部件包括伸缩绳支架1、伸缩绳2、伸缩缸支架3、伸缩缸4、导绳轮5、支撑轮6、导向轮7等，如附图所示。
伸缩缸支架3用螺栓同定在伸缩缸4的前
端。伸缩缸支架3底部设有支撑轮6和导向轮7，支撑轮6和导向轮7的材质均为铸型尼龙，具有耐磨和质量轻的特点，其外部形状与吊臂底部形状近似。伸缩缸支架3上部设有2个导绳轮5，导绳轮5的材质为金属，中间为凹槽，便于伸缩绳2在该凹内滑动。
将第4节吊臂伸缩绳支架1设置在第4节吊臂前端。伸缩绳2端部装有螺纹拉杆，其穿过伸缩缸支架3上部导绳轮5、绕过第3节吊臂后端的滑轮，将其2个端点固定在伸缩绳支架1 处。伸缩缸支架3上部2个导绳轮5的凹槽中心距L1，与伸缩绳支架1的螺纹中心距L相同。
伸缩缸4的活塞杆固定在第1节吊臂上，伸缩缸4的筒固定在第2节吊臂上。当吊臂同步律缩时，伸缩缸支架3支承伸缩缸4在吊臂内移动，导向轮7可保证伸缩缸4不跑偏，且能克
服第3、4节吊臂底部的高度差。 3.工作原理
当吊同步伸出时，第2节吊臂在伸缩缸4
