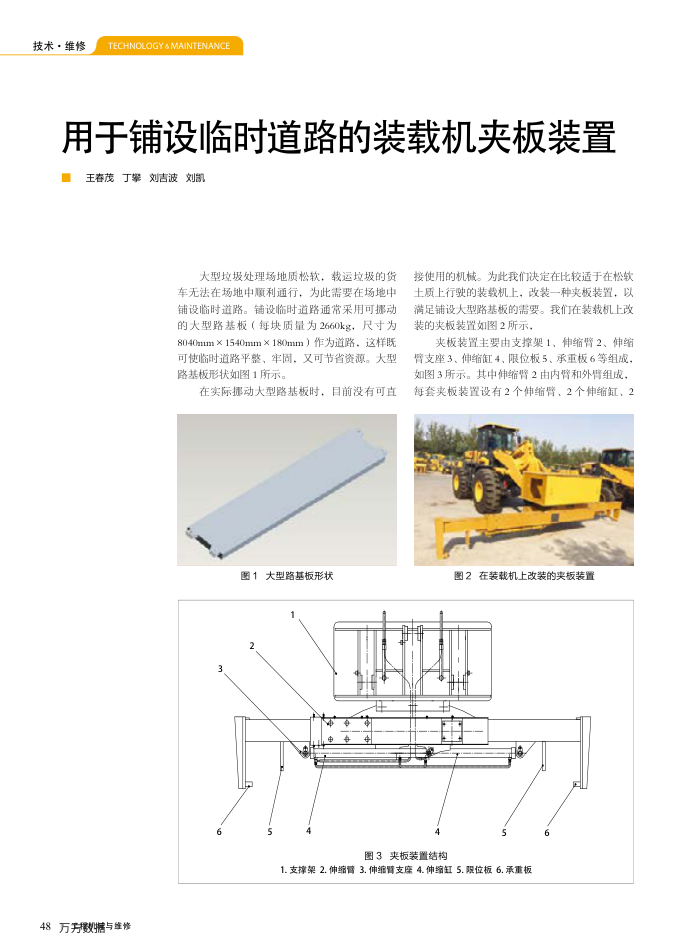

用于铺设临时道路的装载机夹板装置王春茂丁攀刘吉波刘凯
大型垃圾处理场地质松软，载运垃圾的货车无法在场地中顺利通行，为此需要在场地中铺设临时道路。铺设临时道路通常采用可挪动的大型路基板（每块质量为2660kg：尺寸为 8040mm×1540mm×180mm）作为道路，这样既可使临时道路平整、牢固，又可节省资源。大型路基板形状如图1所示。
在实际挪动大型路基板时，目前没有可直
图1大型路基板形状
接使用的机。为此我们决定在比较适于在松软土质上行驶的装载机上，改装一种夹板装置，以满足铺设大型路基板的需要。我们在装载机上改装的夹板装置如图2所示，
夹板装置主要由支撑架1、伸缩臂2、伸缩臂支座3、伸缩征4、限位板5、承重板6等组成，如图3所示。其中伸缩臂2由内臂和外臂组成，每套夹板装置设有2个伸缩臂、2个伸缩缸、2
图2在装载机上改装的夹板装置
图3夹板装置结构
1.支择撑架2.伸缩臂3.伸缩臂支座4.伸缩缸5.限位板6.承重板
