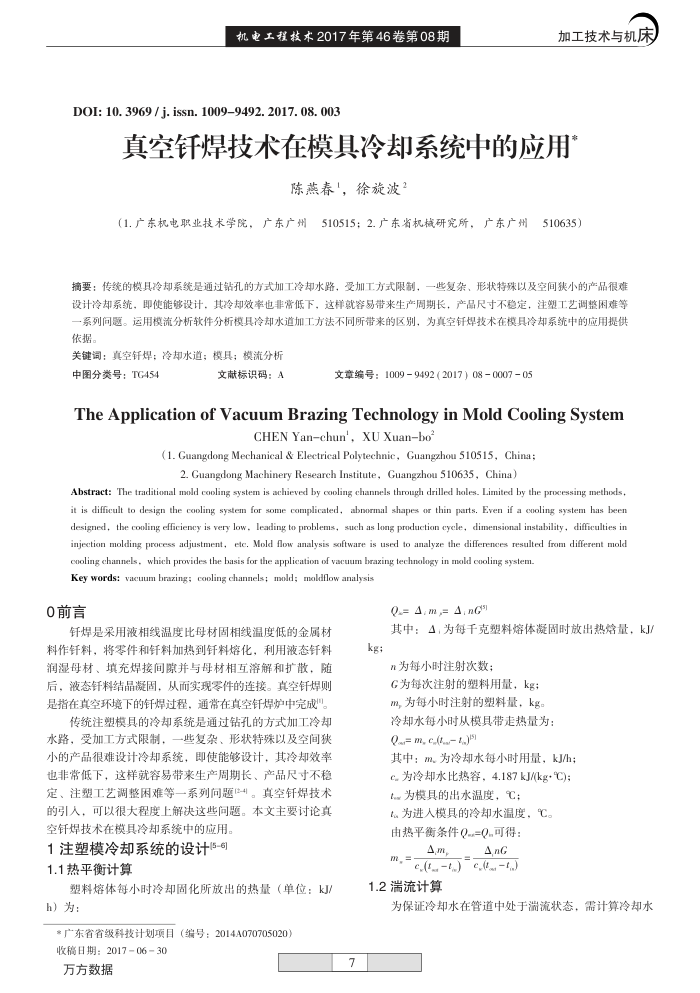

机电工程技术2017年第46卷第08期
DOI:10.3969 /j.issn.10099492.2017.08. 003
加工技术与机床
真空钎焊技术在模具冷却系统中的应用
陈燕春，徐旋波2
（1.广东机电职业技术学院，广东广州510515；2.广东省机械研所，广东广州510635）
摘要：传统的模具冷却系统是通过钻孔的方式加工冷却水路，受加工方式限制，一些复杂、形状特殊以及空间获小的产品很难设计冷却系统，即使能够设计，其冷却效率也非常低下，这样就容易带来生产周期长，产品尺寸不稳定，注塑工艺调整困难等一系列间题。运用模流分析软件分析模具冷却水道加工方法不同所带来的区别，为真空针焊技术在模具冷却系统中的应用提供依据。
关键词：真空钎焊；冷却水道；模具；模流分析
中图分类号：TG454
文献标识码：A
文章编号：10099492(2017)08000705
TheApplicationofVacuumBrazingTechnologyinMoldCoolingSystem
CHEN Yan-chun', XU Xuan-bo
(1. Guangdong Mechanical & Electrical Polytechnic, Guangzhou 510515, China ;
2. Guangdong Machinery Research Institute, Guangzhou 510635, China)
Abstract: The traditional mold cooling system is achieved by cooling channels through drilled holes. Limited by the processing methods, it is difficult to design the cooling system for some complicated, abnormal shapes or thin parts. Even if a cooling system has been designed, the cooling efficiency is very low, leading to problems, such as long production eyele, dimensional instability, difficulties in injection molding process adjustment, etc, Mold flow analysis software is used to analyxe the differences resulted from different mold
cooling channels, which provides the basis for the application of vacuum brazing technology in mold cooling system. Key words: vacuum brazing; cooling channels; mold; moldflow analysis
0前言
钎焊是采用液相线温度比母材固相线温度低的金属材料作钎料，将零件和钎料加热到钎料熔化，利用液态钎料润湿母材、填充焊接间隙并与母材相互溶解和扩散，随后，液态钎料结晶凝固，从而实现零件的连接。真空针焊则是指在真空环境下的针焊过程，通常在真空钎焊炉中完成"。
传统注塑模具的冷却系统是通过钻孔的方式加工冷却水路，受加工方式限制，一些复杂、形状特殊以及空间狭小的产品很难设计冷却系统，即使能够设计，其冷却效率也非常低下，这样就容易带来生产周期长、产品尺寸不稳定、注塑工艺调整困难等一系列问题(-4。真空钎焊技术的引人，可以很大程度上解决这些问题。本文主要讨论真
空钎焊技术在模具冷却系统中的应用。 1注塑模冷却系统的设计(5-6) 1.1热平衡计算
塑料熔体每小时冷却固化所放出的热量（单位：kJ/ h）为：
*广东省省级科技计划项目（编号：2014A070705020）
收稿日期：20170630 万方数据
7
kg;
Q,= ,m,= .nG5
其中：△，为每千克塑料熔体凝固时放出热熔量，kJ/ n为每小时注射次数；
G为每次注射的塑料用量，kg； m,为每小时注射的塑料量，kg 冷却水每小时从模具带走热量为： Q/= m, c,(t. t,)5)
其中：m为冷却水每小时用量，kJ/h； c。为冷却水比热容，4.187kJ/(kg+℃); t为模具的出水温度，℃；
t。为进人模具的冷却水温度，℃。由热平衡条件Q=Q.可得：
m,=
,m
AnG
c,(t t.) e,(t r.)
1.2端流计算
为保证冷却水在管道中处于滞流状态，需计算冷却水
