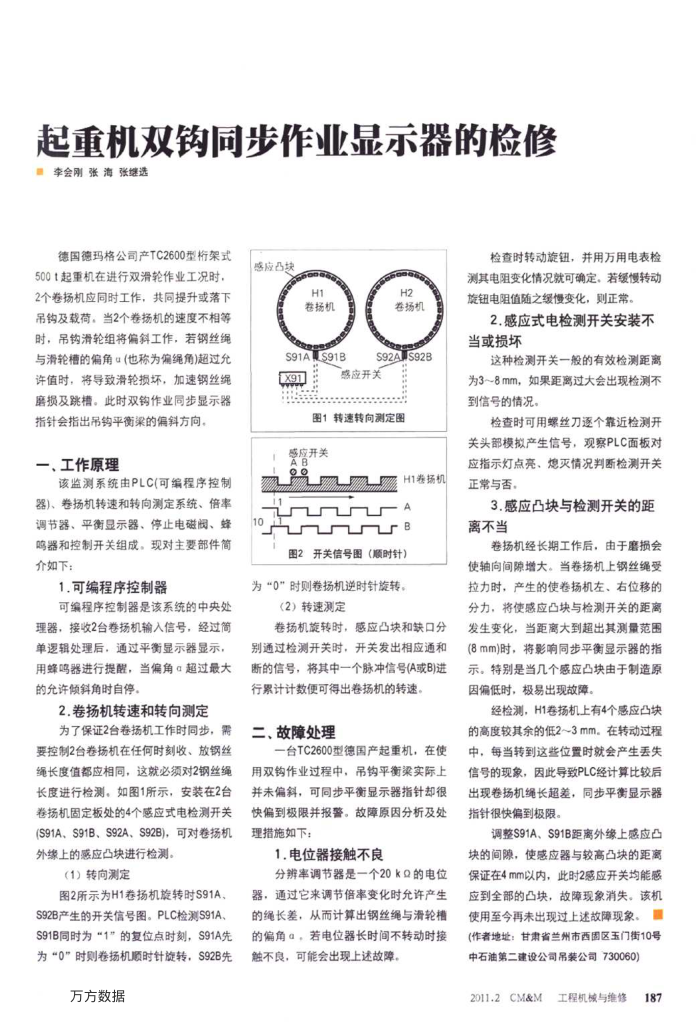

起重机双钩同步作业显示器的检修 ■李会刚张海张缠选
德国德玛格公司产TC2600型桁架式 5001起重机在进行双滑轮作业工况时， 2个卷扬机应同时工作，共同提升或落下吊钩及载荷。当2个卷扬机的速度不相等时，吊钩滑轮组将偏斜工作，若钢丝绳与滑轮槽的偏角(也称为偏绳角)超过允许值时，将导致滑轮损坏，加速钢丝绳磨损及跳槽。此时双钩作业同步显示器
指针会指出吊钩平衡梁的偏斜方向。一、工作原理
该监测系统由PLC(可编程序控制器）、卷扬机转速和转向测定系统、倍率调节器、平衡显示器、停止电磁阀、蜂鸣器和控制开关组成，现对主要部件简介如下：
1.可编程序控制器
可编程序控制器是该系统的中央处理器，接收2台卷扬机输入信号，经过筒单逻辑处理后，通过平衡显示器显示，用蜂鸣器进行提醒，当偏角超过最大的允许倾斜角时自停。
2.卷扬机转速和转向测定
为了保证2台卷扬机工作时同步，需要控制2台卷扬机在任何时刻收、放钢丝绳长度值都应相同，这就必须对2钢丝绳长度进行检测。如图1所示，安装在2台卷扬机固定板处的4个感应式电检测开关(S91A、S91B、S92A、S92B)，可对卷扬机外缘上的感应凸块进行检测。
（1）转向测定
图2所示为H1卷扬机旋转时S91A， S92B产生的开关信号图。PLC检测S91A、 S91B同时为“1”的复位点时刻，S91A先为“0”时则卷扬机顺时针旋转，S92B先
方方数据
感应凸块
ae6o H1 卷扬机
S91ALS91B
on80 H2 卷扬机
e S92AS92B
感应开关
图1转速转向测定图
感应开关 AB
HI卷场机 A B 图2开关信号图（顺时针）
为“0”时则卷扬机逆时针旋转、
(2）转速测定
卷扬机旋转时，感应凸块和缺口分别通过检测开关时，开关发出相应通和断的信号，将其中一个脉冲信号（A或B）进
行累计计数便可得出卷扬机的转速。二、故障处理
一台TC2600型德国产起重机，在使用双钩作业过程中，吊钧平衡梁实际上并未偏斜，可同步平衡显示器指针却很快偏到极限并报警。故障原因分析及处理措施如下；
1.电位器接触不良
分辨率调节器是一个20kα的电位器，通过它来调节倍率变化时允许产生的绳长差，从而计算出钢丝绳与滑轮槽的偏角，若电位器长时间不转动时接触不良，可能会出现上述故障
检查时转动旋钮，并用万用电表检测其电阻变化情况就可确定。若缓慢转动旅钮电阻值随之缓慢变化，则正常
2.感应式电检测开关安装不当或损坏
这种检测开关一般的有效检测距离为3~8mm，如果距离过大会出现检测不到信号的情况。
检查时可用螺丝刀逐个靠近检测开关头部模拟产生信号，观察PLC面板对应指示灯点亮、熄灭情况判断检测开关正常与否。
3.感应凸块与检测开关的距离不当
卷扬机经长期工作后，由于磨损会使轴向间隙增大。当卷扬机上钢丝绳受拉力时，产生的使卷扬机左、右位移的分力，将使感应凸块与检测开关的距离发生变化，当距离大到超出其测量范围(8mm）时，将影响同步平衡显示器的指示，特别是当几个感应凸块由于制造原因偏低时，极易出现故障。
经检测，H1卷扬机上有4个感应凸块的高度较其余的低2~3mm。在转动过程中，每当转到这些位置时就会产生丢失信号的现象，因此导致PLC经计算比较后出现卷扬机绳长超差，同步平衡显示器指针很快偏到极限。
调整S91A、S91B距离外缘上感应凸块的间隙，使感应器与较高凸块的距离保证在4mm以内，此时2感应开关均能感应到全部的凸块，故障现象消失。该机
使用至今再未出现过上述故障现象。（作者地址：甘肃省兰州市西固区玉门街10号中石油第二建设公司吊装公司730060)
