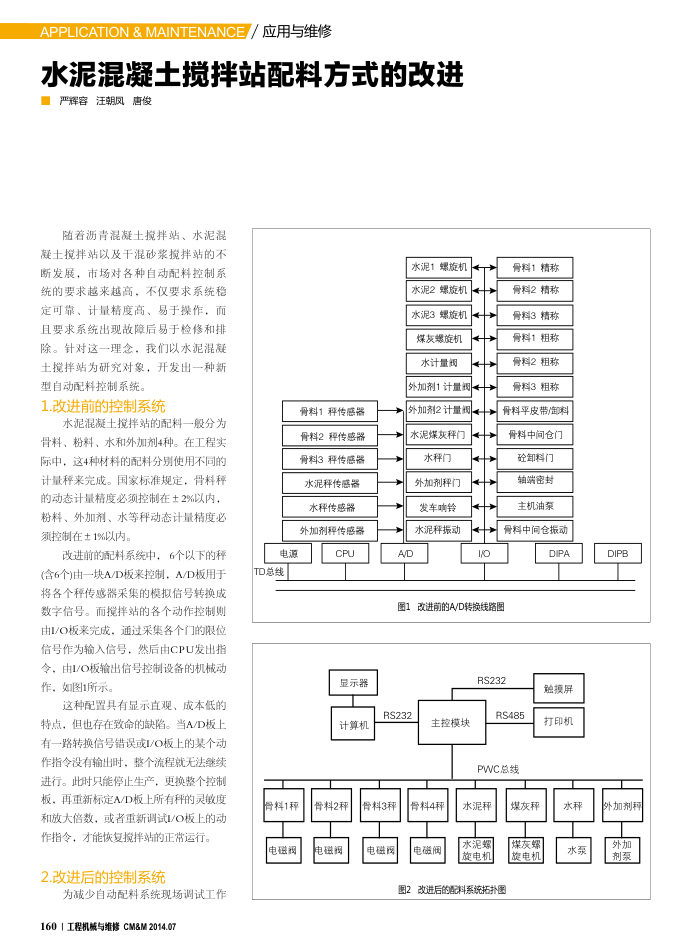

APPLICATION&MAINTENANCE/应用与维修
水泥混凝土搅拌站配料方式的改进严辉容汪朝风唐俊
随着沥青混凝土揽拌站、水泥混凝土搅拌站以及干混砂浆揽拌站的不
断发展，市场对各种自动配料控制系统的要求越来越高，不仅要求系统稳定可靠、计量精度高、易于操作，而且要求系统出现故障后易于检修和排除。针对这一理念，我们以水泥混凝土搅拌站为研究对象，开发出一种新型自动配料控制系统。
1.改进前的控制系统
水泥混凝土搅拌站的配料一般分为骨料、粉料、水和外加剂4种。在工程实际中，这4种材料的配料分别使用不同的计量秤来完成。国家标准规定，骨料秤的动态计量精度必须控制在土2%以内，粉料、外加剂、水等秤动态计量精度必须控制在土1%以内。
改进前的配料系统中，6个以下的秤(含6个)由一块A/D板来控制，A/D板用于将各个秤传感器采集的模拟信号转换成数字信号。而搅拌站的各个动作控制则由1/O板来完成，通过采集各个门的限位信号作为输入信号：然后由CPU发出指令，由I/O板输出信号控制设备的机械动作，如图1所示。
这种配置具有显示直观、成本低的特点，但也存在致命的缺陷。当A/D板上有一路转换信号错误或1/O板上的某个动作指今没有输出时，整个流程就无法续续进行。此时只能停止生产，更换整个控制板，再重新标定A/D板上所有秤的灵敏度和放大倍数，或者重新调试1/O板上的动
作指令，才能恢复搅拌站的正常运行 2.改进后的控制系统
为减少自动配料系统现场调试工作
1601工程机械与维修CM&M2014.07
骨料1秤传感器骨料2秤传感器骨料3秤传感器水泥秤传感器水秤传感器外加剂秤传感器
电源 TD总线骨料1秤电磁阀
CPU
显示器计算机
骨料2秤电磁阀
水泥1螺旋机水泥2螺旋机水混泥3螺旋机煤灰爆旋机水计量阀外加剂1计量阅外加剂2计量烟水泥煤灰秤门
水秤门外加剂秤门发车响铃水泥秤振动
A/D
vO
骨料1精称骨料2精称骨料3精称骨料1粗称骨料2粗称骨料3粗称骨料平皮带/卸料骨料中间仓门砼卸料门轴端密封主机油泵骨料中间仓报动
DIPA
图1改进前的A/D转换线路图
RS232
触模屏
RS232
骨料3秤电磁阀
主控模块
骨料4种电磁阀
RS485
打印机
PWC总线
水泥秤水泥螺旋电机
图2改进后的配料系统拓扑图
煤灰秤煤灰螺旋电机
水秤水泵
DIPB 外加剂种外加剂泵
