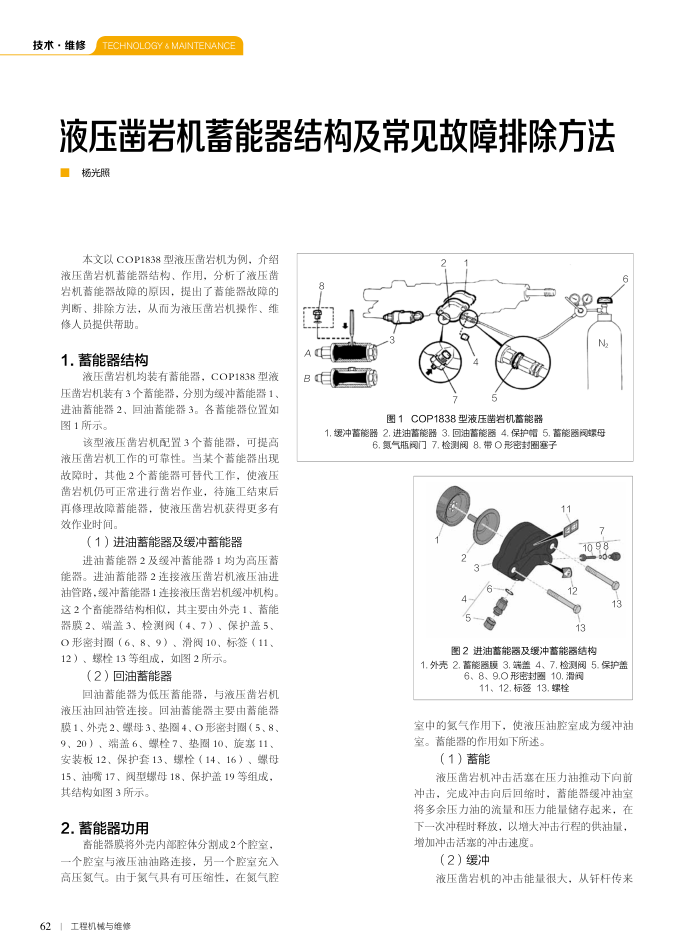

液压凿岩机蓄能器结构及常见故障排除方法杨光照
本文以COP1838型液压凿岩机为例，介绍液压凿岩机蓄能器结构、作用，分析了液压凿岩机蓄能器故障的原因，提出了蓄能器故障的判断、排除方法，从而为液压凿岩机操作、维修人员提供帮助。
1.蓄能器结构
液压凿岩机均装有蓄能器，COP1838型液压凿岩机装有3个蓄能器，分别为缓冲蓄能器1、进油蓄能器2、回油蓄能器3。各蓄能器位置如图1所示。
该型液压凿岩机配置3个蓄能器，可提高液压凿岩机工作的可靠性。当某个蓝能器出现故障时，其他2个著能器可替代工作，使落压凿岩机仍可正常进行凿岩作业，待施工结束后再修理故障蓄能器，使液压凿岩机获得更多有效作业时间。
（1）进油蓄能器及缓冲蓄能器
进油蓄能器2及缓冲蓄能器1均为高压落能器。进油蓄能器2连接液压凿岩机液压油进油管路，缓冲蓄能器1连接液压凿岩机缓冲机构。这2个畜能器结构相似，其主要由外壳1、蓄能器膜2、端盖3、检测阀（4、7）、保护盖5、 O形密封圈（6、8、9）、滑阀10、标签（11、 12）、螺栓13等组成，如图2所示。
（2）回油蓄能器
回油蓄能器为低压蓄能器，与液压凿岩机液压油回油管连接。回油蓝能器主要由蓄能器膜1、外壳2、螺母3、垫圈4、O形密封圈（5、8、 9、20）、端盖6、螺栓7、垫圈10、旋塞11、安装板12、保护套13、螺栓（14、16）、螺母 15、油嘴17、阀型螺母18、保护盖19等组成，
其结构如图3所示。 2.蓄能器功用
畜能器膜将外壳内部腔体分割成2个腔室，-个腔室与液压油油路连接，另一个腔室充入高压氮气。由于氮气具有可压缩性，在氮气腔
621工程机械与维修
A B
图1COP1838型液压凿岩机蓄能器
1.缓冲蓄能器2.进油蓄能器3.回油蓄能器4.保护帽5.蓄能器阀螺母
6.氨气瓶阀门7.检测阀8.带O形密封圈塞子
11
1098 30
13
13
图2进油蓄能器及缓冲蓄能器结构
1.外壳2.蓄能器膜3.端盖4、7.检测阀5.保护盖
6、8、9.0形密封图10.滑阀 11、12.标签13.螺栓
室中的氢气作用下，使液压油腔室成为缓冲油室。蓄能器的作用如下所述。
（1）蓄能
液压凿岩机冲击活塞在压力油推动下向前冲击，完成冲击向后回缩时，蓄能器缓冲油室将多余压力油的流量和压力能量储存起来，在下一次冲程时释放，以增大冲击行程的供油量，增加冲击活塞的冲击速度。
（2）缓冲
液压凿岩机的冲击能量很大，从钎杆传来
