日立 Z×200-3型挖掘机
铲斗缸溜缸故障排查安慎永李时征
1.故障现象
1台日立ZX200-3型挖掘机，在使用过程中出现铲斗缸溜缸故障。该故障刚开始出现时不明显，只在动臂提起后铲斗有轻微下落现象，当时认为是铲斗缸内泄漏造成，没有及时处理。该挖拥机继续工作1个多月后，铲斗缸溜缸逐渐严重，已不能进行正常控据作业，经技术人员现场检测，在铲斗内翻状态下提起动带后，将操纵杆置于中位时，铲斗缸活塞杆以20cm/min速度缩回，铲斗随即下落；在铲斗外翻状态下完成上述操纵，铲斗缸活塞杆以
20cm/min速度伸出，同时铲斗下落。 2.故障排查
根据故障现象，分析造成铲斗缸溜缸的原因，可能是铲斗缸缸筒内部拉伤，造成铲斗缸内泄漏，导致铲斗缸溜缸。为此，我们进行的排查如下所述。
左行走马达
斗杆缸
铲斗换向阀
区
流量控制阀
泵2泵1
铲斗缸液压固路
48万方数据与维修
附件合流
电磁阀
右行走马达 o
铲斗缸迎动国
检查液压油回油滤芯，发现滤芯上附着了铁屑，液压油题色较深呈红褐色。现场询问操作人员，得知液压油更换时间刚满1000h。但是，挖掘机工作过程中出现过液压系统温度过高现象，可能是高温导致液压油变质。
维修人员拆解铲斗缸，发现其活塞与活塞杆、活塞与缸简的密封件均完好，铲斗缸缸筒内壁未发现划痕。更换铲斗缸密封件后试机，故障现象依旧。由此确定该故障不是铲斗缸内泄漏所致，应当继续排查铲斗缸液压回路的其他部位。

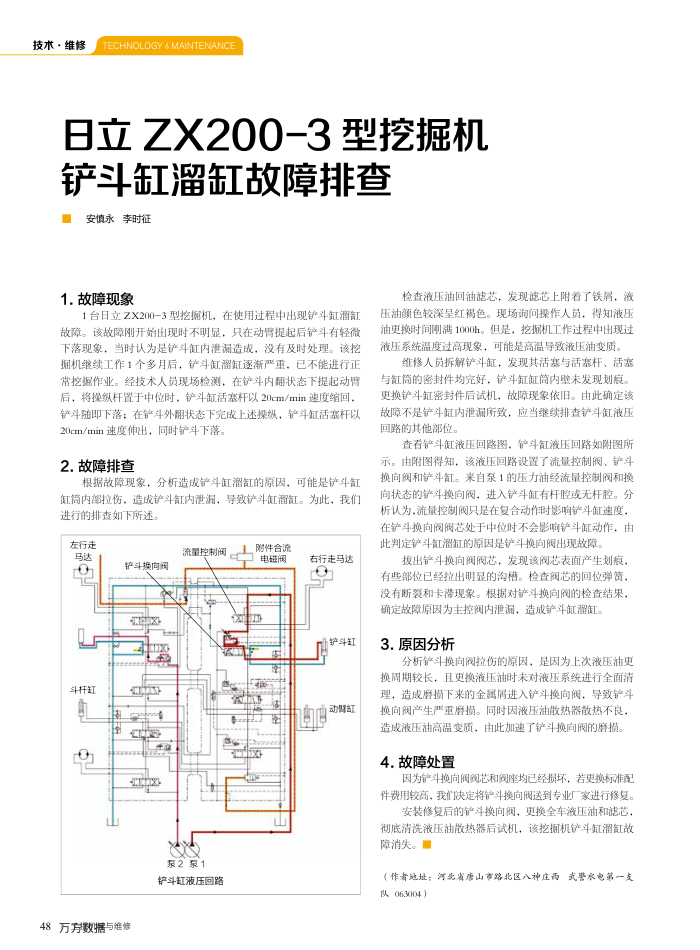

查看铲斗缸液压回路图，铲斗缸液压回路如附图所示。由附图得知，该液压回路设置了流量控制阀、铲斗换向阀和铲斗缸。来自泵1的压力油经流量控制阀和换向状态的铲斗换向阀，进入铲斗缸有杆腔或无杆腔。分析认为，流量控制阀只是在复合动作时影响铲斗缸速度，在铲斗换向阀阀芯处于中位时不会影响铲斗缸动作，由此判定铲斗缸溜缸的原因是铲斗换向阀出现故障。
拨出铲斗换向阀阀芯，发现该阀芯表面产生划痕，有些部位已经拉出明显的沟槽。检查阀芯的回位弹簧，没有断裂和卡灌现象。根据对铲斗换向阅的检查结果，
确定故障原因为主控阀内泄漏，造成铲斗缸溜缸。 3.原因分析
分析铲斗换向阀拉伤的原因，是因为上次液压油更换周期较长，且更换液压油时未对液压系统进行全面清理，造成磨损下来的金属屑进入铲斗换向阀，导致铲斗换向阅产生严重磨损。回时因液压油散热器散热不良，造成液压油高温变质，由此加速了铲斗换向阀的磨损。
4.故障处置
因为铲斗换向阀阅芯和阀阅座均已经损坏，若更换标准配件费用较高，我们决定将铲斗换向阀送到专业厂家进行修复。
安装修复后的铲斗换向阀，更换全车液压油和滤芯，彻底清洗液压油散热器后试机，该挖掘机铲斗缸溜缸故障消失。
（作者地址：河北省唐山市路北区八神庄西武警水电第一支队063004）
