一种节能型比例电磁阀王贵张强韩跃斌吕志国
在比例换向阀上配装三通压力补偿阀和溢流阀，不仅能大大提高比例换向阀的响应频率，使液压系统具有较强的抗负载变化能力，还可降低液压系统在流量调节时的能量损失，使其成为一种节能型比例电磁阀。
该节能型比例电磁阀由比例换向阀1、压力补偿阀2、溢流阀3和阀体4组成。压力油经进油口P进入阀体4后，分为3条回路：一条经压力补偿阀2到达阀体4的回油口T，另一条到达比例换向阀1 的进油口，第三条油路与阀体4的测压表相连。其中压力补偿阀2的控制油口与比例换向阀1的出油口A连接，比例换向阀1 的出油口A与溢流阀3进油口连接，溢流阀3溢流油口与阀体4的回油口T相连。如图1所示。
该节能型比例电磁阀与液压系统的连接方式如下：液压泵与比例电磁阀阀体 4的进油口P口连接，阀体4的回油口T与液压油箱回油口连接，A口接执行元件。
A
?
1MPa
D
当比例换向阀1的电磁铁不得电时，压力油经压力补偿阀2（起到溢流阀作用）、阀体4的回油口T流回液压油箱。压力补偿阀2的设定压力仅为1MPa，此时系统中压力油全部通过压力补偿阀流回油箱，液压泵几乎为卸荷状态，能量损失最低。
当比例换向阀1的电磁铁得电时，比例换向阀1的P口与A口连通，压力补偿阀 2的油路处于断开状态，压力油经比例换向阀1进入执行元件。
当负载压力波动时，比例换向阀1的阀前压力在压力补偿阀2的调节下，始终跟随负载压力的变化而变化，保持比例换向阀1工作压差的恒定，以维持稳定的负载流量，从而使系统具有较好的抗负载变化能力。
当执行元件被卡住、系统压力瞬间增大时，溢流阀3发挥溢流作用，压力油经溢流阀3溢流回液压油箱，以保护液压元件免受高压损坏。
20MPa

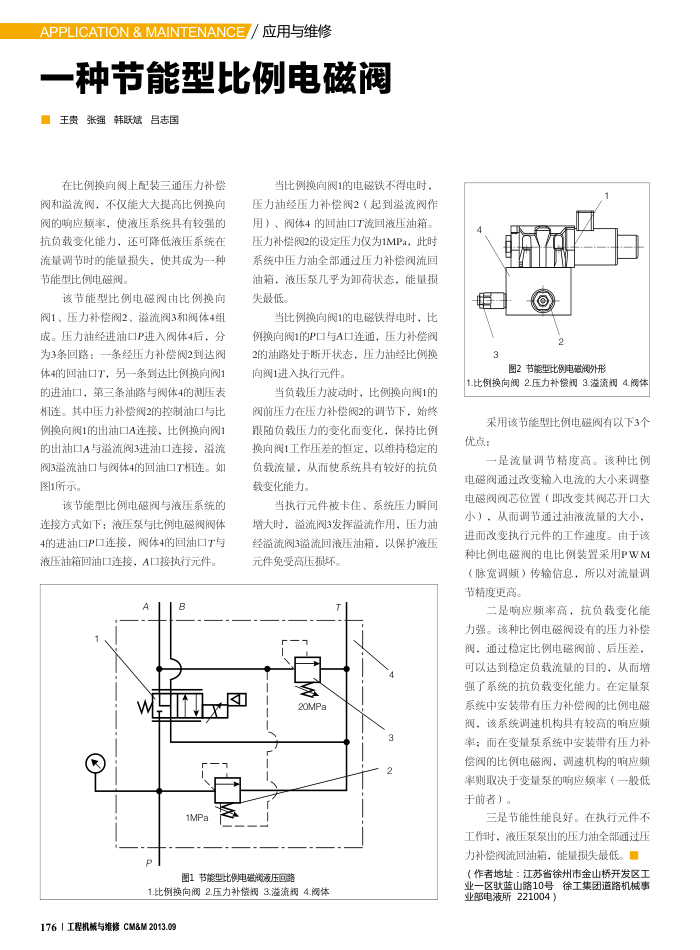

图1节能型比例电磁阀液压回路
1.比例换向阀2.压力补偿阀3.溢流阀4.阀体
1761工程机械与维修CM&M2013.09
中 3
2
图2节能型比例电磁阀外形
1.比例换向阀2.压力补偿遇3.溢流四4.阀体
采用该节能型比例电磁阀有以下3个优点：
是流量调节精度高。该种比例
电磁阀通过改变输入电流的大小来调整电磁阀阀芯位置（即改变其阀芯开口大小），从而调节通过油液流量的大小，进而改变执行元件的工作速度。由于该种比例电磁阀的电比例装置采用PWM（脉宽调频）传输信息，所以对流量调节精度更高。
二是响应频率高，抗负载变化能力强。该种比例电磁阀设有的压力补偿阀，通过稳定比例电磁阀前、后压差。可以达到稳定负鼓流量的目的，从而增强了系统的抗负载变化能力。在定量泵系统中安装带有压力补偿阀的比例电磁阀，该系统调速机构具有较高的响应频率：；而在变量泵系统中安装带有压力补偿阀的比例电磁阀，调速机构的响应频率则取决于变量泵的响应频率（一般低于前者）。
三是节能性能良好。在执行元件不工作时，液压泵泵出的压力油全部通过压力补偿阀流回油箱，能量损失最低。（作者地址：江苏省徐州市金山桥开发区工业一区驶蓝山路10号徐工集团道路机械事业部电液所221004）
