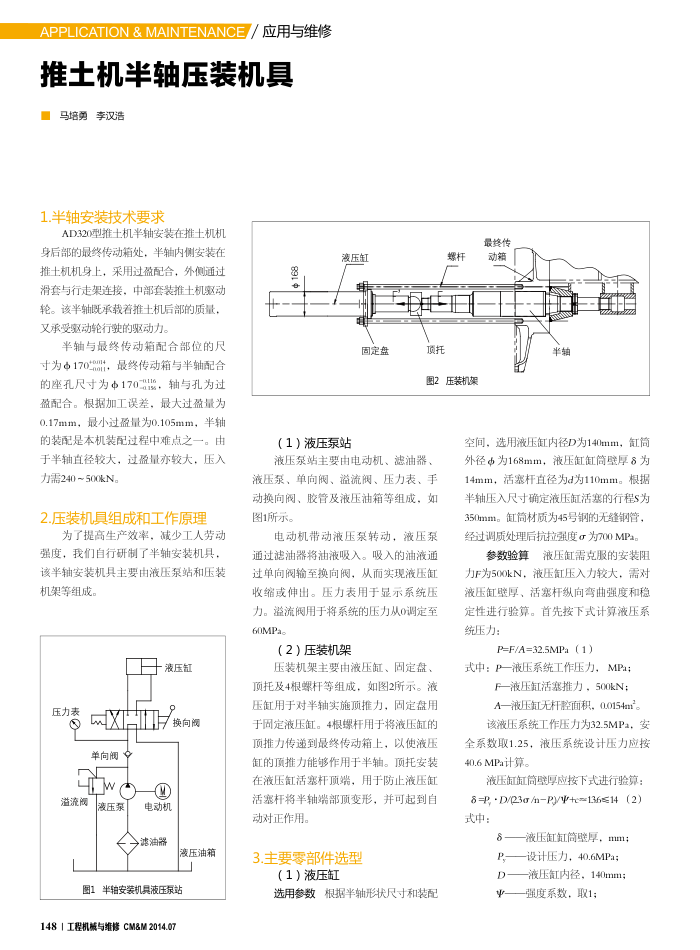

推土机半轴压装机具马培勇李汉浩
1.半轴安装技术要求
AD320型推土机半轴安装在推土机机身后部的最终传动箱处，半轴内侧安装在推土机机身上，采用过盈配合，外侧通过滑套与行走架连接，中部套装推土机驱动轮。该半轴既承载着推土机后部的质量，又承受驱动轮行驶的驱动力。
半轴与最终传动箱配合部位的尺寸为170t，最终传动箱与半轴配合的座孔尺寸为中170，轴与孔为过盈配合。根据加工误差，最大过盈量为 0.17mm，最小过盈量为0.105mm，半轴
的装配是本机装配过程中难点之一。由于半轴直径较大，过盈量亦较大，压入力需240~500kN。
2.压装机具组成和工作原理
为了提高生产效率，减少工人劳动强度，我们自行研制了半轴安装机具，该半轴安装机具主要由液压泵站和压装机架等组成、
液压缸
压力表?
风文
归换向阅
单向阀9
W
溢流阀
液压泵
? 电动机
胜
液压油箱
图1半轴安装机具液压泵站
1481工程机械与维修CM&M2014.07
液压缸
固定盘
（1）液压泵站
螺杆项托
图2压装机架
最终传动箱
半轴
空间，选用液压缸内径D为140mm，缸筒
液压泵站主要由电动机、滤油器、液压泵、单向阀、溢流阀、压力表、手动换向阀、胶管及液压油箱等组成，如图1所示。
电动机带动液压泵转动，液压泵通过滤油器将油液吸入。吸入的油液通过单向阀输至换向阀，从而实现液压缸收缩或伸出。压力表用于显示系统压力。溢流阀用于将系统的压力从0调定至 60MPa。
（2）压装机架
压装机架主要由液压缸、固定盘、顶托及4根螺杆等组成，如图2所示。液压缸用于对半轴实施顶推力，固定盘用于固定液压。4根螺杆用于将液压缸的项推力传递到最终传动箱上，以使液压缸的顶推力能够作用于半轴。项托安装在液压缸活塞杆顶端，用于防止液压缸活塞杆将半轴端部顶变形，并可起到自动对正作用。
3.主要零部件选型
（1）液压缸
选用参数根据半轴形状尺寸和装配
外径Φ为168mm，液压缸缸筒壁厚s为 14mm，活塞杆直径为d为110mm。根据半轴压入尺寸确定液压缸活塞的行程s为 350mm。缸筒材质为45号钢的无缝钢管，经过调质处理后抗拉强度α为700MPa。
参数验算液压缸需克服的安装阻力F为500kN，液压缸压入力较大，需对液压缸壁厚、活塞杆纵向弯曲强度和稳定性进行验算。首先按下式计算液压系统压力：
P=F/A=32.5MPa (1)
式中：p一液压系统工作压力，MPa；
F—液压缸活塞推力，500kN； A一液压缸无杆腔面积，0.0154m。该液压系统工作压力为32.5MPa，安
全系数取1.25，液压系统设计压力应按 40.6 MPa计算。
液压缸缸筒壁厚应按下式进行验算： 8 =P, · D/23α /mP)/+c%136≤14 (2) 式中：
S
液压缸筒壁厚，mm；
P—设计压力，40.6MPa； D——液压缸内径。140mm；
业
强度系数，取1；
