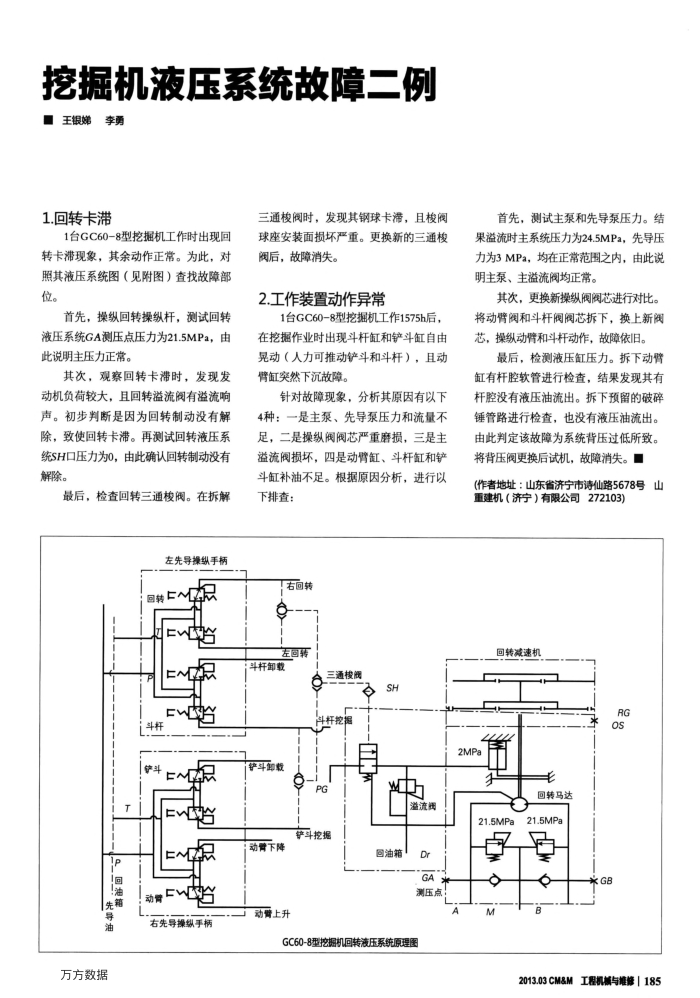

挖掘机液压系统故障二例 ■王银娣李勇
1.回转卡滞
1台GC60-8型挖掘机工作时出现回转卡滞现象，其余动作正常。为此，对照其液压系统图（见附图）查找故障部位。
首先，操纵回转操纵杆，测试回转液压系统GA测压点压力为21.5MPa，由此说明主压力正常。
其次，观察回转卡滞时，发现发动机负荷较大，且回转溢流阀有溢流响声。初步判断是因为回转制动没有解除，致使回转卡滞。再测试回转液压系统SH口压力为0，由此确认回转制动没有解除。
最后，检查回转三通梭阀。在拆解
左先导操纵手柄
斗杆萨斗
p
回澳先者导油
万方数据
动臂
右先导操纵手柄
三通梭阀时，发现其钢球卡滞，且梭阀球座安装面损坏严重。更换新的三通梭阀后，故障消失。
2.工作装置动作异常
1台GC60-8型挖掘机工作1575h后，在挖掘作业时出现斗杆缸和铲斗缸自由晃动（人力可推动铲斗和斗杆），且动臂缸突然下沉故障。
针对故障现象，分析其原因有以下 4种：一是主泵、先导泵压力和流量不足，二是操纵阀阀芯严重磨损，三是主溢流阀损坏，四是动臂缸、斗杆缸和铲斗缸补油不足。根据原因分析，进行以下排查：
右回转左回转
斗杆卸载萨斗卸载备动臂上升
三通梭阀
日
斗杆挖掘
PG 铲斗控据
SH
溢流阀
回油箱
Dr GA 测压点
GC60-8型挖掘机回转液压系统原理图
首先，测试主泵和先导泵压力。结果溢流时主系统压力为24.5MPa，先导压力为3MPa，均在正常范围之内，由此说明主泵、主溢流阀均正常。
其次，更换新操纵阀阀芯进行对比。将动臂阀和斗杆阀阀芯拆下，换上新阀芯，操纵动臂和斗杆动作，故障依旧。
最后，检测液压缸压力。拆下动臂缸有杆腔软管进行检查，结果发现其有杆腔没有液压油流出。拆下预留的破碎锤管路进行检查，也没有液压油流出。由此判定该故障为系统背压过低所致。将背压阀更换后试机，故障消失。(作者地址：山东省济宁市诗仙路5678号山重建机（济宁）有限公司272103）
