采用左侧板9、提升缸支撑轴支座压紧装置10和提升缸支轴支座定位板11进行定位，并采用螺栓通过提升缸支撑轴支座定位板11上的定位孔，将提升缸支撑轴支座3紧固在提升缸支撑轴支座定位板11上，
组焊结束后，依次将提升缸支撑轴支座压紧装置10、提升缸支撑轴支座3的紧固螺栓松开，再将提升缸支撑轴支座定位板11上的插拨手柄旋转固定到组焊实具内侧位置，便可使组焊到U型框架1上的提升缸支撑轴支座3脱离组焊夹具。
水散热器支架定位水散热器支架4采用水散热器支架压紧装置8、左侧板9和水散热器支架定位板 13进行定位，并采用螺栓通过水散热器支架定位板 13上的定位孔，将水散热器支架4紧固在水散热器支架定位板13上，
组焊结束后，依次将水散热器支架压紧装置 8、水散热器支架4的紧固端栓松开，再将水散热器支架定位板13上的插拨手柄旋转固定到夹具内侧位置，便可使组焊到U型框架1上的水散热器支架4脱离组焊夹具。
遇

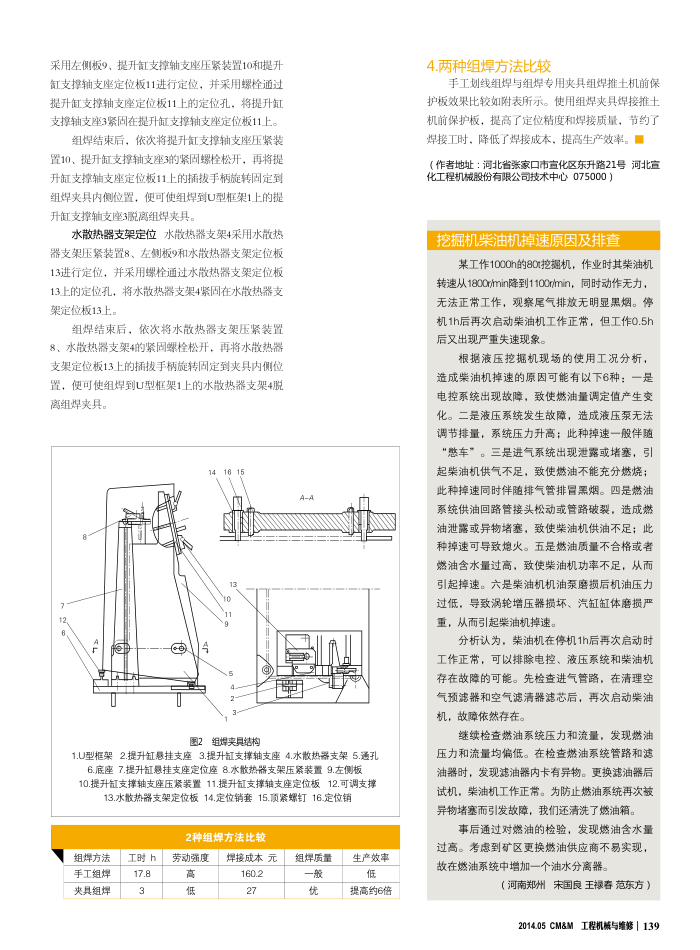

围2组焊夹具结构
1.U型框架2.提升缸悬挂支座3.提升缸支撑轴支座4.水散热器支架5.通孔
6.底座7.提升缸悬挂支座定位座8.水散热器支架压紧装置9.左侧板
10.提升缸支撑轴支座压紧装置11.提升缸支撑轴支座定位板12.可调支撑
13.水放热器支架定位板14.定位销套15.顶紧螺钉16.定位销
2种组焊方法比较
组焊方法手工组焊夹具组焊
工时h 17.8 3
劳动强度高低
焊接成本元
160.2 27
组焊质量一般优
生产效率低
提高约6倍
4.两种组焊方法比较
手工划线组焊与组焊专用夹具组焊推土机前保护板效果比较如附表所示。使用组焊夹具焊接推十机前保护板，提高了定位精度和焊接质量，节约了焊接工时，降低了焊接成本，提高生产效率。
（作者地址：河北省张家口市宣化区东升路21号河北宣
化工程机械股份有限公司技术中心075000）挖掘机柴油机掉速原因及排查
某工作1000h的80挖摄机，作业时其柴油机转速从1800r/min降到1100r/min，同时动作无力，无法正常工作，观察尾气排放无明显黑烟。停机1h后再次启动柴油机工作正常，但工作0.5h 后又出现严重失速现象。
根据液压挖掘机现场的使用工况分析，
造成柴油机掉速的原因可能有以下6种，一是电控系统出现故障，致使燃油量调定值产生变化。二是液压系统发生故障，造成液压泵无法调节排量，系统压力升高：此种掉速一般伴随“慰车”。三是进气系统出现泄露或堵塞，引起柴油机供气不足，致使燃油不能充分燃烧；此种掉速同时伴随排气管排冒黑烟。四是燃油系统供油回路管接头松动或管路破裂：造成燃油泄露或异物堵塞，致使柴油机供油不足：此种掉速可导致熄火。五是燃油质量不合格或者燃油含水量过高，致使柴油机功率不足，从面引起掉速。六是柴油机机油泵磨损后机油压力过低，导致涡轮增压器损坏、汽缸缸体磨损严重，从而引起柴油机掉速。
分析认为：柴油机在停机1h后再次启动时工作正常，可以排除电控、波压系统和柴油机存在故障的可能。先检查进气管路，在清理空气预滤器和空气滤清器滤芯后，再次启动柴油机，故障依然存在。
继续检查燃油系统压力和流量，发现燃油压力和流量均偏低。在检查燃油系统管路和滤油器时，发现滤油器内卡有异物。更换滤油器后试机，柴油机工作正常。为防止燃油系统再次被异物堵塞而引发故障，我们还清洗了燃油箱。
事后通过对燃油的检验，发现燃油含水量过高。考虑到矿区更换燃油供应商不易实现，故在燃油系统中增加一个油水分高器。
（河南郑州宋国良王禄春范东方）
