推士机推土铲浮动功能异常故障排查及原因分析王永军
宣工TY165型推土机推土铲升降阀采用先导操纵系统控制，用于推土铲实现提升、降落及浮动动作。这种操纵系统的优点是轻巧灵敏，手感柔和，有助于提高推土机作业效率，减轻操作者的劳动强度。本文针对1台该型推土机推
1.05MPa
单向。闽
推士铲倾斜缸推王铲升降缸松士器升降缸
选择阀
土铲升降阀浮动功能异常故障，根据其
工作装置工作原理进行故障排查。 1.故障现象
1台新组装的TY165型推土机在试机阶段出现推土铲浮动功能异常故障。
液控先导阀山
倾斜阀
液控多路换向阀组
14MPa 14MPa
12MPa
M区
提升阀 M区
松土阀 3.oMPA
工作泵。
1900r/min100ml/r
0.35MPa
单向
5先导泵
10ml/r

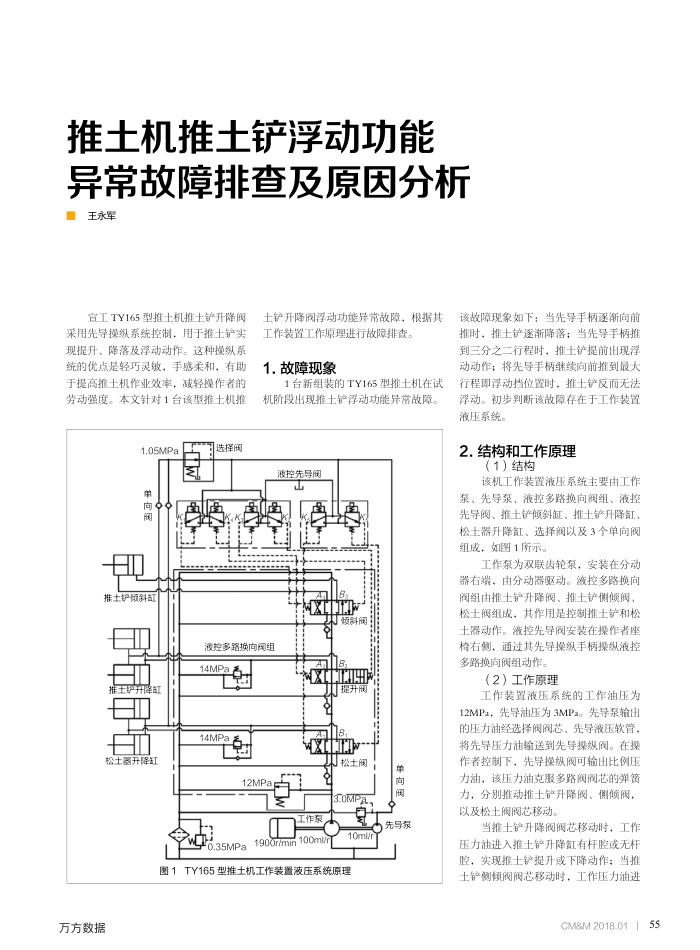

图1TY165型推土机工作装置液压系统原理
万方数据
该故障现象如下：当先导手柄逐渐向前推时，推土铲逐渐降落；当先导手柄推到三分之二行程时，推土铲提前出现浮动动作：将先导手柄继续向前推到最大行程即浮动挡位置时，推土铲反而无法浮动。初步判断该故障存在于工作装置液压系统。
2.结构和工作原理
（1）结构
该机工作装置液压系统主要由工作泵、先导泵、液控多路换向阀组、液控先导阀、推土铲倾斜缸、推土铲升降缸松土器升降缸、选择阀以及3个单向阀组成，如图1所示。
工作泵为双联齿轮泵，安装在分动器右端，由分动器驱动。液控多路换向阀组由推土铲升降阀、推土铲侧倾阀、松土阀组成，其作用是控制推土铲和松土器动作。液控先导阀安装在操作者座椅右侧：通过其先导操纵手柄操纵液控多路换向阀组动作。
（2）工作原理
工作装置液压系统的工作油压为 12MPa，先导油压为3MPa。先导泵输出的压力油经选择阀阀芯、先导液压软管，将先导压力油输送到先导操数阅。在操作者控制下，先导提纵阀可输出比例压力油，该压力油克服多路阀阀芯的弹簧力，分别推动推土铲升降阀、侧倾阀，以及松土阀阀芯移动。
当推土铲升降阀阀芯移动时，工作
压力油进入推土铲升降缸有杆腔或无杆腔，实现推土铲提升或下降动作；当推土铲侧颠阀阀芯移动时，工作压力油进
