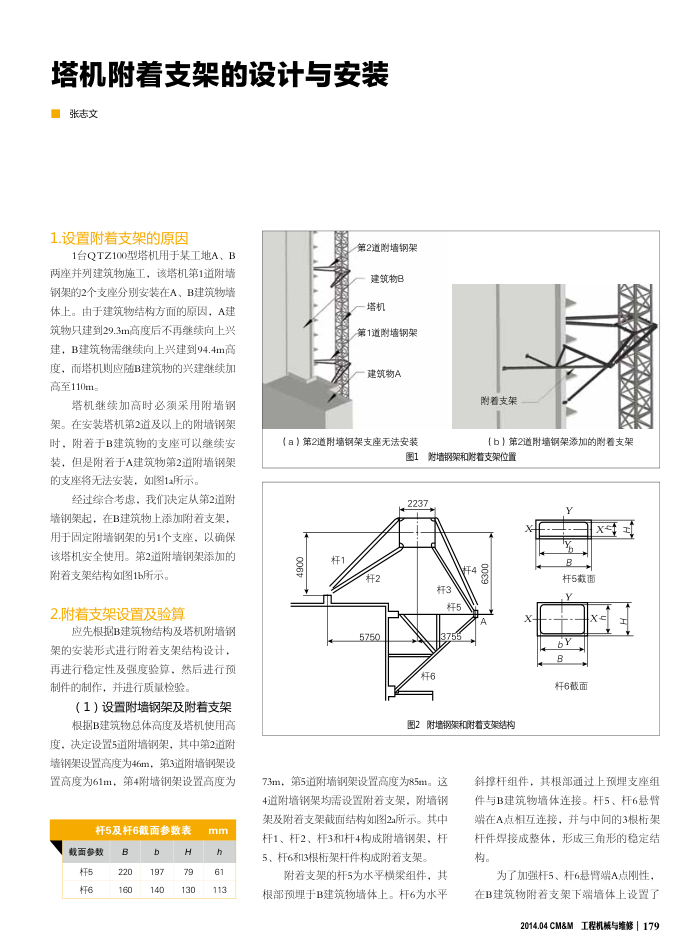

塔机附着支架的设计与安装张志文
1.设置附着支架的原因
1台QTZ100型塔机用于某工地A、B 两座并列建筑物施工，该塔机第1道附墙钢架的2个支座分别安装在A、B建筑物境体上。由于建筑物结构方面的原因，A建筑物只建到29.3m高度后不再继续向上兴建，B建筑物需继续向上兴建到94.4m高度，而塔机则应随B建筑物的兴建继续加高至110m
塔机继续加高时必须采用附墙钢架。在安装塔机第2道及以上的附墙钢架时，附着于B建筑物的支座可以继续安装，但是附著于A建筑物第2道附墙钢架的支座将无法安装，如图1a所示。
经过综合考虑，我们决定从第2道附墙钢架起，在B建筑物上添加附着支架，用于固定附境钢架的另1个支座，以确保该塔机安全使用。第2道附境钢架添加的附着支架结构如图1b所示。
2.附着支架设置及验算
应先根据B建筑物结构及塔机附墙钢架的安装形式进行附着支架结构设计，再进行稳定性及强度验算，然后进行预制件的制作，并进行质量检验，
（1）设置附墙钢架及附着支架根据B建筑物总体高度及塔机使用高
度，决定设置5道附墙钢架，其中第2附墙钢架设置高度为46m，第3道附墙钢架设置高度为61m，第4附墙钢架设置高度为
杆5及杆6截面参数表
载面参数杆5 杆6
B 220 160
b 197 140
H 79 130
mm h 61 113
第2道附墙钢架建筑物B 塔机
第1道附墙钢架建筑物A
（a》第2道附墙钢架支座无法安装
围
附着支架
（b）第2道附墙钢架添加的附着支架
对墙钢架和对着支架位置 2237
x
杆2 5750
T6
杆3
4
图2附墙钢案和附着支架结构
73m，第5道附墙钢架设置高度为85m。这 4道附墙钢架均需设置附着支架，附墙钢架及附着支架截面结构如图2a所示。其中杆1、杆2、杆3和杆4构成附墙钢架，杆 5、杆6和3根析架杆件构成附着支架。
附着支架的杆5为水平横梁组件，其根部预埋于B建筑物墙体上。杆6为水平
杆5截面
y B
杆6截面
斜撑杆组件，其根部通过上预埋支座组件与B建筑物墙体连接。杆5、杆6悬臂端在A点相互连接，并与中间的3根桁架杆件焊接成整体，形成三角形的稳定结构。
为了加强杆5、杆6悬臂端A点刚性，在B建筑物附着支架下端墙体上设置了
